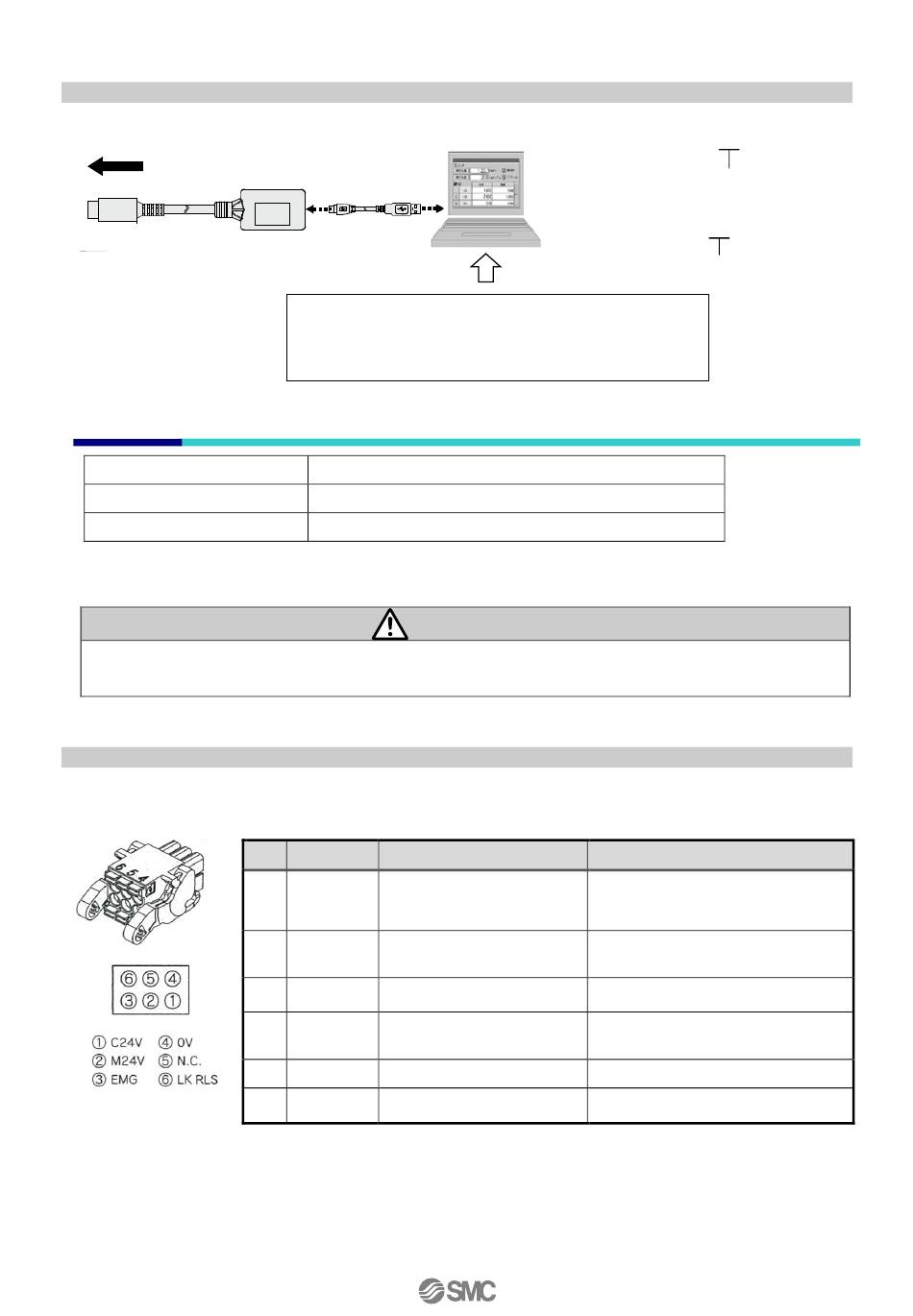

14.3 Kommunikationskabel für Controller-Einstellung
Zum Controller
Kommunikationskabel

Umgebungsbedingungen

OS
Kommunikationsschnittstelle
Anzeige
WindowsⓇ7, WindowsⓇ8.1, WindowsⓇ10 und WindowsⓇ11 sind registrierte Handelsmarken der Microsoft Corporation
in den USA.
Die aktuelle Version der Controller-Einstellungssoftware muss verwendet werden.
Diese können Sie von der SMC-Website downloaden. http://www.smcworld.com/

14.4 Spannungsversorgungsstecker

JXC － CPW
USB-Kabel
- Controller-Konfigurationssoftware
- USB-Treiber
Diese können Sie von der SMC-Website downloaden.
https://www.smcworld.com
Window®7, Windows®8.1, Windows®10, Windows®11
USB1.1- oder USB2.0-Port
1024 x 768 oder höher
Achtung
Details des Spannungsversorgungssteckers
Nr. Anschluss
Steuerungs-
1 C24V
Spannungsversorgung (+)
2 M24V Motorspannung (+)
3 EMG Stopp Signal(+)
4 0V Gemeinsame Masse (-)
5 - NC
6 LK RLS Entriegelung (+)
JXC － W2A － C
PC
LEC － W2 － U
Funktion
Positive Steuerungs-
Spannungsversorgung des
Controllers.
Positive Steuerungs-
Spannungsversorgung des Motors.
Die positive Spannung für das Stopp-
Signal.
Der negative gemeinsame Leiter für
M24V, C24V, EMG und LK RLS.
k. A.
Positive Spannung für die
Entriegelung.
-22-
Kommunikationskabel
USB-Kabel
Details
JXC※-OMX0018
