3.1.2 Montage der Mehrfachanschlussplatte
Das Feldbusmodule verfügt über keine Befestigungsbohrungen.
Einzelheiten zur Montage finden Sie im Katalog der jeweiligen Mehrfachanschlussplatte.

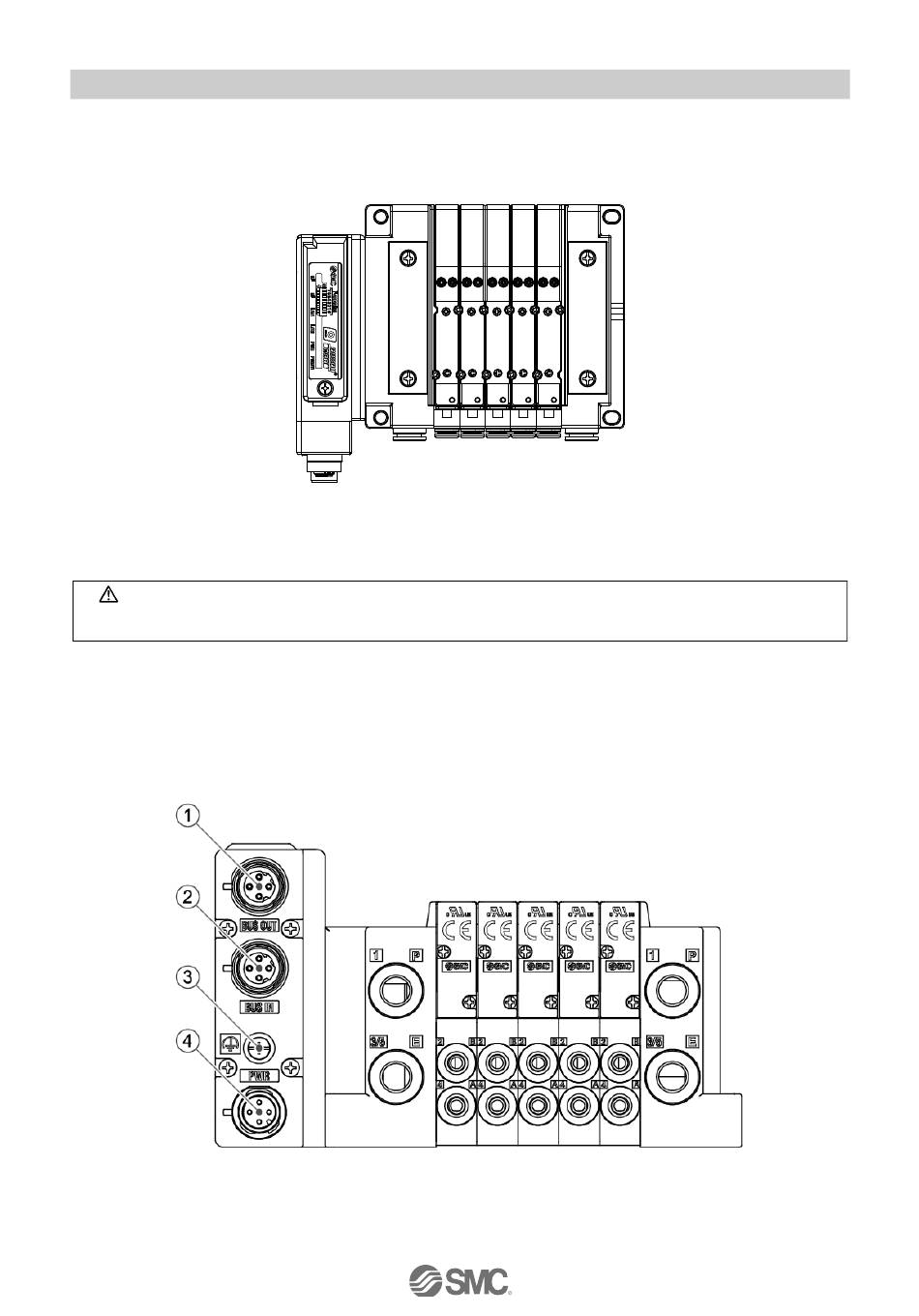

Abb. 3-2 Draufsicht der Mehrfachanschlussplatte (Serie SY3000)
3.2. Verdrahtung
Achtung
Um Beschädigungen zu vermeiden, müssen alle Spannungsversorgungen des Feldbussystems
ausgeschaltet werden (spannungsfreier Zustand), bevor die Module montiert oder entfernt werden.
Schließen Sie das Kabel für die Funktionserde, die PROFINET-Kabel und das Stromkabel an.
① M12-Stecker, PROFINET-Anschluss BUS OUT(Port Lücke 2), Anschlussart: MDI-X
② M12-Stecker, PROFINET-Anschluss BUS IN(Port1), Anschlussart: MDI
③ M3, Funktionserde (FE) Klemmschraube (Drehmoment = 0,6 Nm)
④ M12 Anschluss, Spannungsversorgungsanschluss
Abb. 3-3 Kennzeichnung von Steckern und FE-Klemmen
- 21 -
No.EX##-OMY0011-A
