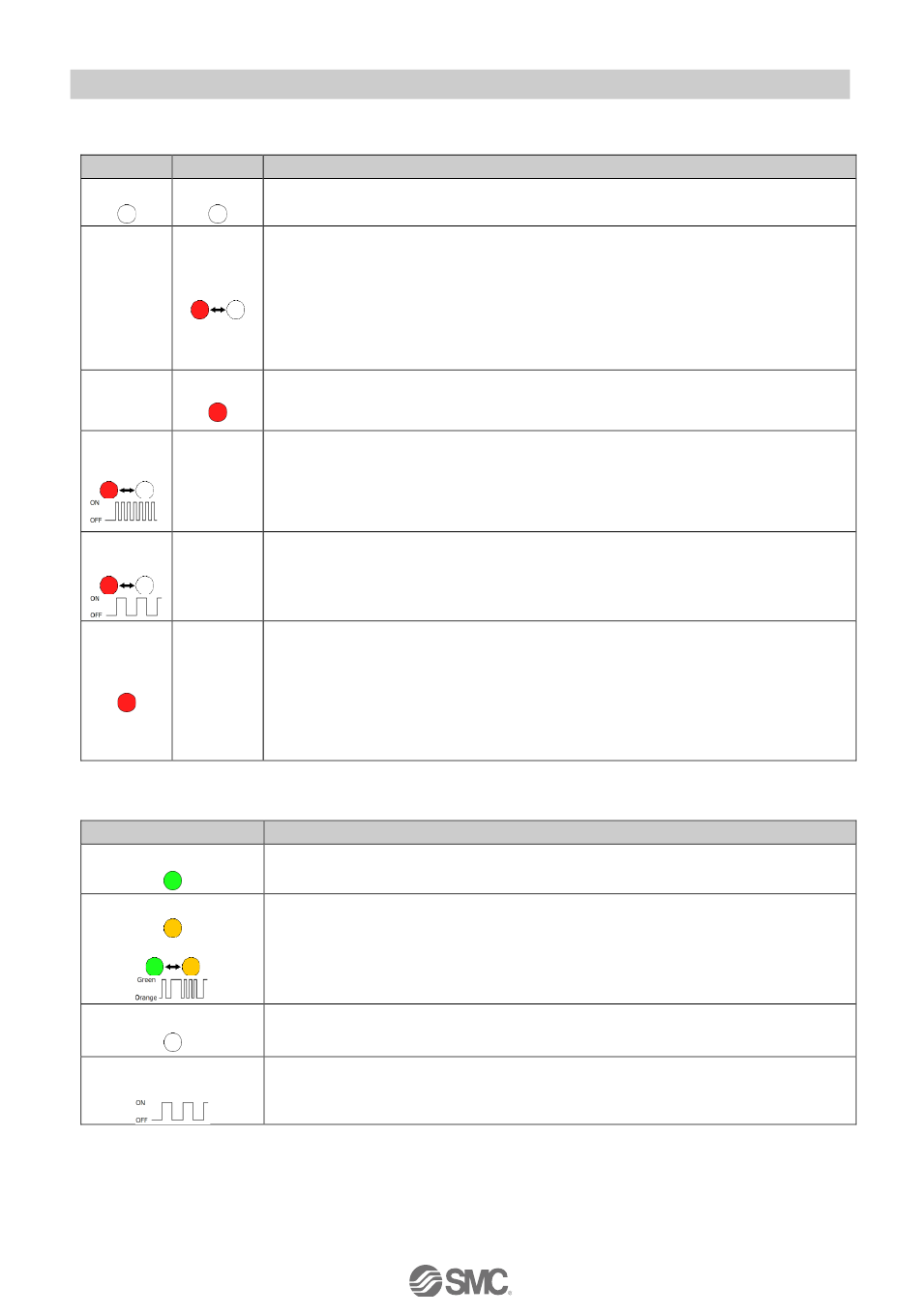

6.1.1. SF- und BF-Anzeigen
SF
BF
OFF
OFF
Blinkt
ON
---
Blinkt
bei 2 Hz
---
Blinkt
bei 0,5 Hz
---
ON
---
6.1.2. L/A-Anzeige
L/A
grün ON
orange ON
oder grün/orange blinkend Verbindung über Ethernet zur Feldbusmodule über BUS IN/OUT
OFF
Blinkt grün
Tabelle 6-1 SF- und BF-Anzeigen
Fehlerlos (das Feldbusmodule tauscht gerade ohne Fehler Daten mit dem
Controller aus)
Fehlerhaftes oder nicht empfangenes Telegramm (obwohl das Feldbusmodule
physisch mit Ethernet verbunden ist)
●Die Konfiguration ist fehlerhaft, oder die Initialisierung wurde nicht abgeschlossen
●Gerätename weicht von der programmierten Einstellung ab
●Die GSD-Datei ist nicht korrekt
●Der I/O-Controller ist defekt
Keine physikalische Verbindung an beiden PROFINET-Kommunikationssteckern
Die PROFIsafe-Kommunikation wird aus folgenden Gründen nicht aufgebaut
●Keine sichere Kommunikation
●Das Feldbusmodul wird nicht vom fehlersicheren Controller parametriert
●Die Parametrierung ist nicht zulässig
●Die Einstellungen der F-Adresse stimmen nicht überein
Der fehlersichere Controller erwartet eine Anwenderquittierung
Die folgenden Diagnoseereignisse sind aufgetreten
●Die Spannungsversorgung ist nicht vorhanden oder sie liegt außerhalb des
zulässigen Spannungsbereiches.
●Sicherer Zustand der Überspannungsabschaltung aktiviert
●Mindestens eine Ventilspule hat einen Kurzschluss
●Selbsttest ist fehlgeschlagen und ein Reset der Spannungsversorgung ist erforderlich
●Der SPS-Modus ist gestoppt
Tabelle 6-2 L/A-Anzeige
Verbindung über Ethernet zur Feldbusmodule über BUS IN/OUT
Aber kein Senden oder Empfangen von Ethernet-Telegrammen auf BUS IN/OUT
Senden oder Empfangen von Ethernet-Telegrammen auf BUS IN/OUT
Keine physische Verbindung zum Anschluss
Anforderung „Einmal blinken" erhalten
- 30 -
Bedeutung
Bedeutung
No.EX##-OMY0011-A
