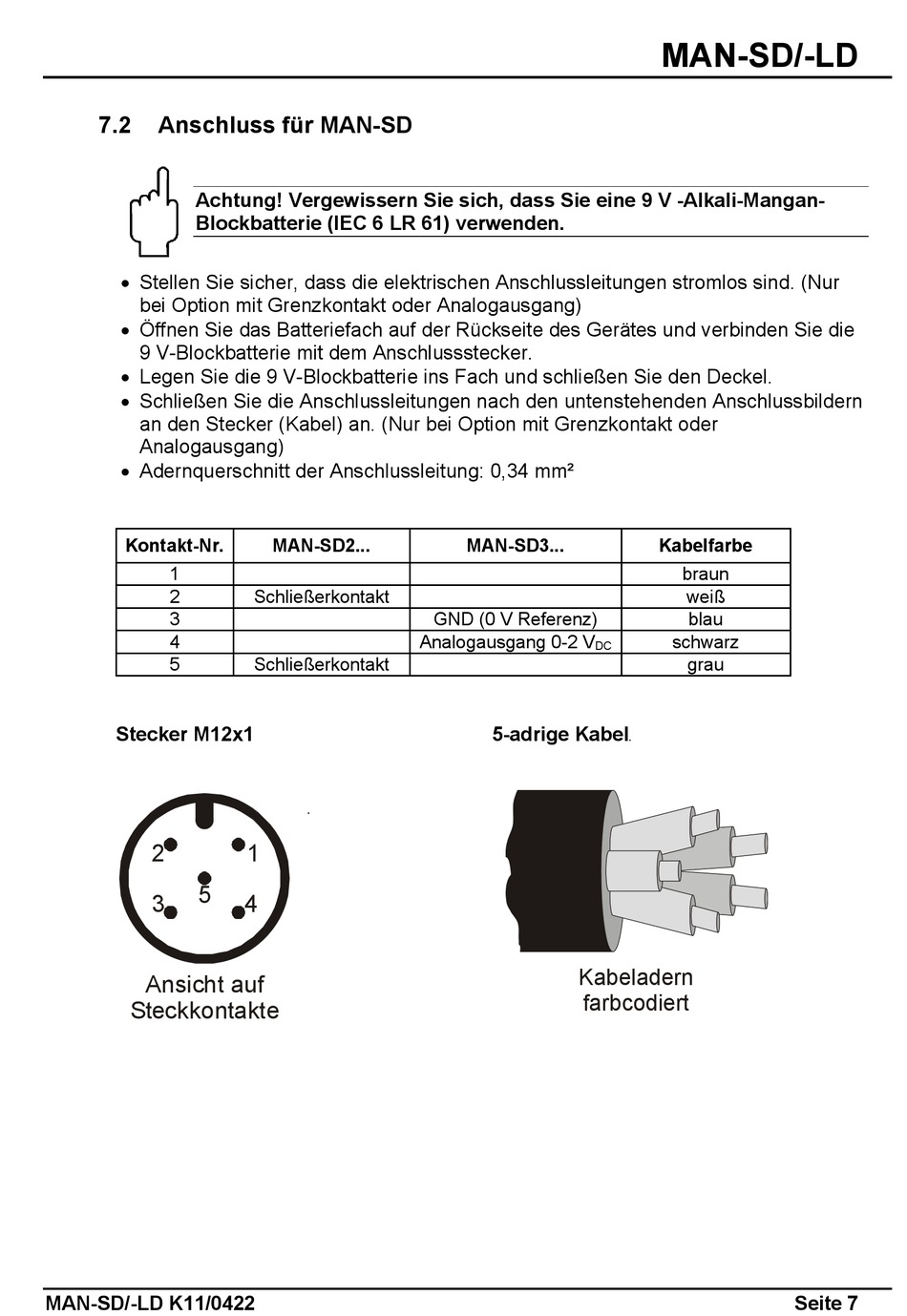

7.2
Anschluss für MAN-SD
Achtung! Vergewissern Sie sich, dass Sie eine 9 V -Alkali-Mangan-
Blockbatterie (IEC 6 LR 61) verwenden.
Stellen Sie sicher, dass die elektrischen Anschlussleitungen stromlos sind. (Nur
bei Option mit Grenzkontakt oder Analogausgang)
Öffnen Sie das Batteriefach auf der Rückseite des Gerätes und verbinden Sie die
9 V-Blockbatterie mit dem Anschlussstecker.
Legen Sie die 9 V-Blockbatterie ins Fach und schließen Sie den Deckel.
Schließen Sie die Anschlussleitungen nach den untenstehenden Anschlussbildern
an den Stecker (Kabel) an. (Nur bei Option mit Grenzkontakt oder
Analogausgang)
Adernquerschnitt der Anschlussleitung: 0,34 mm²
Kontakt-Nr.
1
2
3
4
5
Stecker M12x1
2
5
3
Ansicht auf
Steckkontakte
MAN-SD/-LD K11/0422
MAN-SD2...
Schließerkontakt
Schließerkontakt
f a r b c o d i e r t
K a b e l a d e r n
1
4
MAN-SD3...
GND (0 V Referenz)
Analogausgang 0-2 V
5-adrige Kabel
Kabeladern
farbcodiert
MAN-SD/-LD
Kabelfarbe
braun
weiß
blau
schwarz
DC
grau
f a r b c o d i e r t
K a b e l a d e r n
Seite 7
