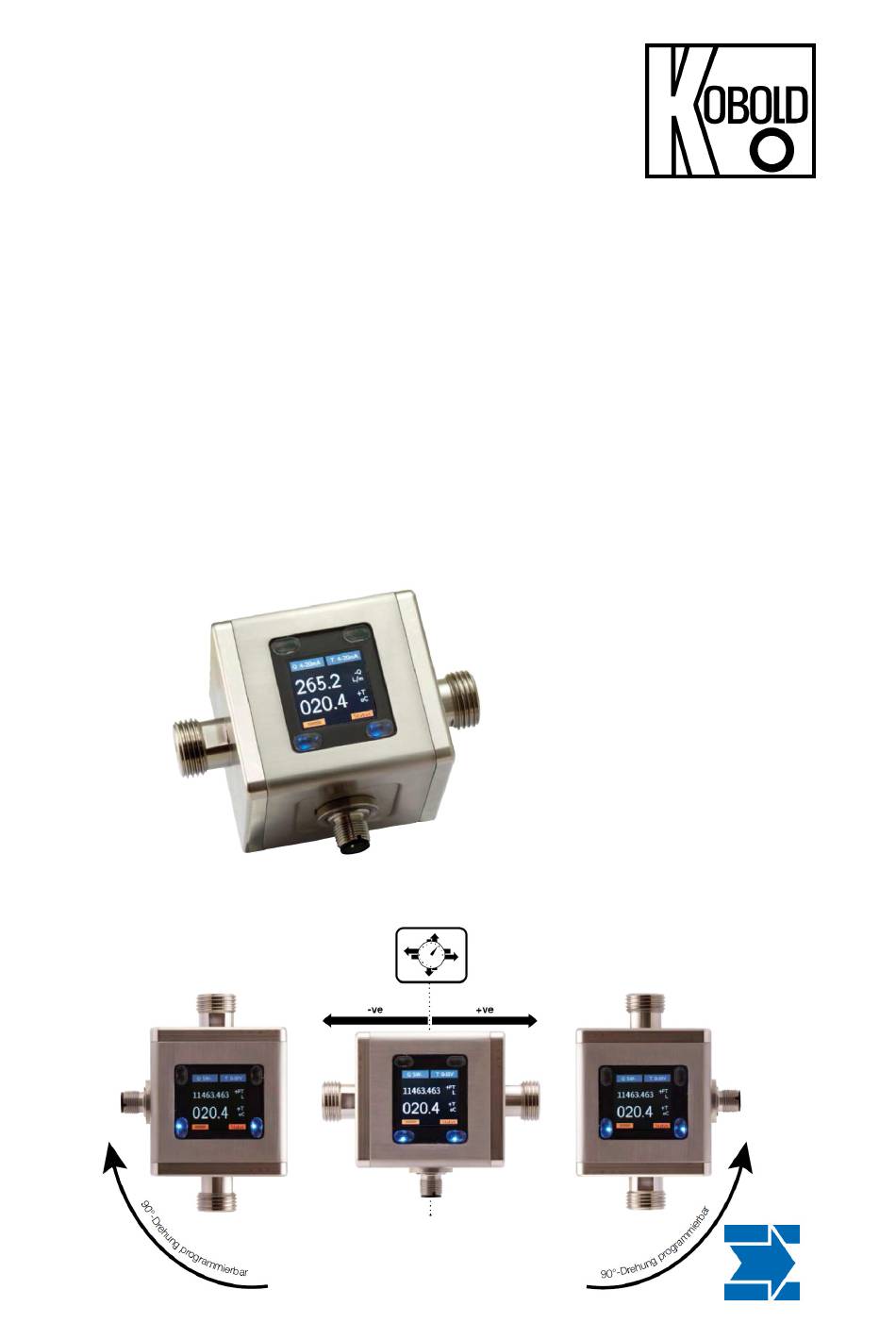

Bedienungsanleitung
für
Magnetisch Induktiver Strömungsmesser
Typ: MIM

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kobold MIM-Serie

Inhaltszusammenfassung für Kobold MIM-Serie

  • Seite 1 Bedienungsanleitung für Magnetisch Induktiver Strömungsmesser Typ: MIM...

  • Seite 2: Inhaltsverzeichnis

    MIM- Es wird für diese Publikation keinerlei Garantie und bei unsachgemäßer Handhabung der beschriebenen Produkte keinerlei Haftung übernommen. Diese Publikation kann technische Ungenauigkeiten oder typographische Fehler enthalten. Die enthaltenen Informationen werden regelmäßig überarbeitet und unterliegen nicht dem Änderungsdienst. Der Hersteller behält sich das Recht vor, die beschriebenen Produkte jederzeit zu modifizieren bzw.
  • Seite 3 IO-Link ISDU Parameter Tabelle ............50     Herstellererklärung ..................61     EU-Konformitätserklärung ................62     Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49(0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com MIM K10/0419 Seite 3...

  • Seite 4: Hinweis

    MIM- 2. Hinweis Diese Bedienungsanleitung vor dem Auspacken und vor der Inbetriebnahme lesen und genau beachten. Die Geräte dürfen nur von Personen benutzt, gewartet und instand gesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. Beim Einsatz in Maschinen darf das Messgerät erst dann in Betrieb genommen werden, wenn die Maschine der EG-Maschinenrichtlinie entspricht.

  • Seite 5: Kontrolle Der Geräte

    MIM- 3. Kontrolle der Geräte Die Geräte werden vor dem Versand kontrolliert und in einwandfreiem Zustand verschickt. Sollte ein Schaden am Gerät sichtbar sein, so empfehlen wir eine genaue Kontrolle der Lieferverpackung. Im Schadensfall informieren Sie bitte sofort den Paketdienst/Spedition, da die Transportfirma die Haftung für Transportschäden trägt. Lieferumfang: Zum Standard-Lieferumfang gehören: ...

  • Seite 6: Arbeitsweise

    MIM- 6. Arbeitsweise Allgemein Der neue KOBOLD Durchflussmesser des Typs MIM dient zur Messung und Überwachung kleinerer und mittlerer Durchflüsse von leitfähigen Flüssigkeiten in Rohrleitungen. Das Gerät arbeitet nach dem magnetisch-induktiven Messprinzip. Gemäß dem faradayschen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt, eine Spannung induziert.

  • Seite 7: Mechanischer Anschluss

    MIM- 7. Mechanischer Anschluss Betriebsbedingungen überprüfen  Durchflussmenge  Max. Betriebsdrücke  Max. Betriebstemperatur Der MIM ist im Allgemeinen den gleichen Belastungen ausgesetzt wie die Rohrleitung, in die er eingebaut ist. Deshalb ist der MIM von extremen Belastungen, z.B. Druckstößen mit starken dynamischen Rohrleitungsbewegungen, Vibrationen in der Nähe von Kreiselpumpen, hohen Messstofftemperaturen, Überflutung usw.
  • Seite 8 MIM- Ein- und Auslaufstrecke Einbau von oben nach unten diese Einbauorte vermeiden Gasblasen, Partikel freier Auslauf Seite 8 MIM K10/0419...

  • Seite 9: Elektrischer Anschluss

    MIM- 8. Elektrischer Anschluss Allgemeines Achtung! Vergewissern Sie sich, dass die Spannungswerte Ihrer Anlage mit den Spannungswerten des Messgerätes übereinstimmen.  Stellen Sie sicher, dass die elektrischen Versorgungsleitungen stromlos sind.  Schließen Sie die Versorgungsspannung und das Ausgangssignal an die unten angegebenen PINs des Steckers an.

  • Seite 10: Bedienung Und Menüstruktur

    MIM- Anschlussbeispiel: OUT2: Analogausgang 4-20 mA OUT1: Analogausgang 0-10 V 9. Bedienung und Menüstruktur Allgemein 9.1.1 Bedienung der optischen Tasten Optische Taste deaktiv Optische Taste aktiv An den Ecken des TFT-Displays ist jeweils eine optische Taste angeordnet. Die Bedienbarkeit der jeweiligen Taste wird durch eine blaue Hinterleuchtung signalisiert, daher sind nicht hinterleuchtete Tasten deaktiviert und können nicht bedient werden.
  • Seite 11 MIM- Die Bedienung der optischen Tasten kann auch mit Handschuhen oder mit anderen optisch reflektierenden Gegenständen erfolgen, leichte Verschmutzungen auf der Oberfläche stören die Tastenfunktion in der Regel nicht. 9.1.2 Funktion der Bedientasten Die Funktion jeder Bedientaste ist am jeweils eingeblendeten Symbol in den Ecken des TFT-Displays zu erkennen.

  • Seite 12: Messmodus

    MIM- Messmodus Nach dem Anlegen der Versorgungsspannung startet das Gerät im Messmodus. In diesem Modus werden kontinuierlich die Messwerte der jeweiligen Messvariablen erfasst, zyklisch die aktuellen Momentandurchflusswerte, Temperaturwerte und die Volumenzählerstände berechnet und nach Anzeigeart zur Anzeige gebracht. Im Display werden zusätzlich zur Hauptanzeige die Zustände und die Konfiguration der Ausgänge angezeigt.
  • Seite 13 MIM- Messmodus Display-Layout „Einzel“ Legende: MW - Messwert MB - Messbereich Die Messvariablen werden durch ihre entsprechenden Symbole dargestellt: Messvariablen Menüeintrag Beschreibung Symbol Durchfluss Durchflussrate Volumen Gesamtvolumenzähler Temperatur Mediumstemperatur Teilvolumen Teilvolumen Die Ausgänge und ihr Status werden auf der Anzeige wie folgt dargestellt: Ausgangsfunktion OUT1/2 Symbol Darstellung / Kommentar...

  • Seite 14: Anzeigebereich Der Volumenzähler

    MIM- Messmodus Display-Layout „Doppel“ Out 1 als Schaltausgang Push-pull konfiguriert Out 2 als Analogausgang 4-20 mA konfiguriert und dem Durchfluss zugeordnet und der Temperatur zugeordnet Schriftfarbe weiß: Wert innerhalb MB Messvariable mit Vorzeichen Schriftfarbe gelb: 100% MB <= MW <= OverFlow Schriftfarbe rot: MW >...

  • Seite 15: Menümodus

    MIM- Menümodus Im Menümodus können sämtliche Geräteparameter eingestellt werden. Die einzelnen Parameter sind in Menügruppen nach Funktion geordnet. Während der Menümodus aktiviert ist, sind die Signalverarbeitung und die Ausgänge weiterhin im Hintergrund aktiv. Allerdings werden alle Anzeigeparameter und Ausgänge nach Verlassen des Menümodus bzw.

  • Seite 16: Geräteparametrierung

    MIM- 9.3.1.2 Zahlenwerteingabe Bei Einstellung von Parametern mit Zahlenwert wird in der Eingabefunktion die zugeord- nete Einheit stets unterhalb des Eingabefeldes in eckigen Klammern angezeigt. Die ma- ximale Größe und die Anzahl der Nachkommastellen sind fest vorgegeben und kann nicht verändert werden. Nach Aufruf der Eingabefunktion wird zunächst die linke, äußere Stelle orange dargestellt.

  • Seite 17: Display

    MIM- 10.3 Display 10.3.1 Refresh Parameter “Refresh” legt das Zeitintervall fest, innerhalb dem die Messvariablen zur Anzeige gebracht werden. Die „Refreshrate“ kann in Schritten von 0,5 s bis 10 s erhöht werden. Eine Erhöhung der Refreshratenzeit bewirkt eine erhöhte „Filterung“ des Anzeigewertes.

  • Seite 18: Tasten-Sensibilität

    MIM- Die aufgerufene Hotkey-Funktion bleibt dauerhaft aktiviert und kann nur durch Betätigen Taste verlassen werden. Für MIN/MAX-Funktion Teilmengenzähler steht eine direkte Rücksetzfunktion zur Verfügung. 10.3.6 Tasten-Sensibilität Mit der Einstellung der Tastensensibilität kann die Empfindlichkeit der Tasten eingestellt werden. Die Standardeinstellung „Niedrig“ ist die optimale bei der Gerätebedienung mit dem Finger.

  • Seite 19: Messung

    MIM- Parametertabelle Display Unter- Unter- Unter- Stan- Stan- Para- Werte- Unter- para- para- para- dard- dard- meter- Beschreibung bereich / ebene meter- meter- meter- wert wert ebene Werteliste ebene 1 ebene 2 ebene 3 Wert- Setzt die Display Refresh 0,5 bis 10 s 0,5 s eingabe Wiederholrate...

  • Seite 20: Simulationsmodus

    MIM- Jede Messvariable ist weiterhin in ihrem eigenen Untermenü aufgeteilt. Im Untermenü können sämtliche Parameter im Bezug auf die jeweiligen Messvariablen verstellt werden. 10.4.1 Durchfluss 10.4.1.1 Einheit angezeigte Einheit für Durchflussmessung kann verschiedenen vorgegebenen Standardeinheiten ausgewählt werden. Auch ist die Definition einer benutzereigenen Einheit „User“...
  • Seite 21 MIM- 10.4.2.2 Einheit des Gesamtvolumenzählers Der Parameter „Einheit“ legt die Volumeneinheit des Gesamtvolumenzählers fest. Es stehen aufgelisteten Volumeneinheiten Auswahl. Beim Wechsel Volumeneinheit wird der aktuelle Zählerstand in die neue Volumeneinheit umgerechnet. 10.4.3 Temperatur 10.4.3.1 Temperatureinheit Die angezeigte Einheit für die Temperaturmessung kann aus verschiedenen vorgegebenen Standardeinheiten ausgewählt werden.
  • Seite 22 MIM- Es können folgende Messwerte simuliert werden: Volumenstrom, Temperatur und Teilmengenzähler. Die Simulation startet, sobald die Simulation aktiviert wird und das Einstellmenü verlassen wird. Die Simulation wird unterbrochen bzw. gestoppt, wenn zwischenzeitlich das Einstellmenü aufgerufen wird. Es stehen 3 verschiedene Simulationsarten für jeden Zweck zur Verfügung: a.) Modus „Dreieck“...

  • Seite 23: Dosierfunktion

    MIM- Parametertabelle Messung Unter- Unter- Unter- Stan- Stan- Para- Unter- para- para- para- Wertebereich/ dard- dard- meter- Beschreibung ebene meter- meter- meter- Werteliste wert wert ebene ebene 1 ebene 2 ebene 3 ml/m, L/m, L/h, m3/h, galUS/m, Listen- Setzt die Einheit galUS/h, galUs/m...

  • Seite 24: Alarmausgang

    MIM-  Auswahl eines Ausgangstyps (4-20 mA, 0-20 mA, 0-10 V, 2-10 V, Alarm-, Puls-, Frequenzausgang, IO-Link, Steuereingang)  Einstellung des Ausganges (Skalierung, Schwellen, Funktion)  Speichern der Konfiguration Die unterschiedlichen Ausgangstypen sind für verschiedene Anwendungsarten optimiert. Nachfolgende Tabelle enthält die Anwendungsempfehlungen für die verschiedenen Ausgangstypen.

  • Seite 25: Ausgangsart

    MIM- Fensterfunktion: Der Schaltausgang ist aktiv, wenn sich der aktuelle Durchflussmesswert außerhalb eines Fensters befindet, welches von der „Schaltschwelle“ und der „unteren Schwelle“ gebildet wird. Das überwachte Fenster verkleinert sich jeweils um den Betrag der „Hysterese“. Soll der Schaltausgang innerhalb des Fensters aktiv sein, muss der Parameter „Schaltfunktion“...

  • Seite 26: Filterfaktor (Schaltverzögerung)

    MIM- 10.6.1.6 Hysterese Die geeignete Einstellung des Parameters „Hysterese“ sorgt dafür, dass die Schaltausgänge nicht dauernd ein- und ausschalten, wenn der aktuelle Messwert um die Schaltschwelle herum schwankt. Der Hysteresewert sollte daher immer größer als die realen Messwertschwankungen gewählt werden. Hierdurch kann eine gezielte Entstörung erreicht werden.

  • Seite 27: Analogausgänge

    MIM- 10.6.2 Analogausgänge 10.6.2.1 Stromausgang 0-20 mA / 4-20 mA Der Stromausgang gibt eine Messvariable (Durchfluss oder Temperatur) in skalierter Form als 0-20 mA bzw. 4-20 mA Stromsignal aus. Die Skalierung des Stromausganges erfolgt über die Parameter “Wert 20 mA” und „Wert 0 mA“...
  • Seite 28 MIM- Ausgangsverhalten 0-20 mA und 0-10 V Bei aktiver Statusmeldung „Empty Pipe“, „Temp Sens Error“ oder „Meas. Saturated“ werden die zugeordneten Analogausgänge 4-20 mA auf 3,5 mA bzw. 2-10 V auf 1,5 V gesetzt. 10.6.3 Pulsausgang Das MIM-Durchflussmessgerät stellt einen skalierbaren Pulsausgang zur Verfügung. Wenn der Pulsausgang aktiviert ist, wird am Ausgang das zyklisch eingehende Volumen als Impulsfolge ausgegeben.
  • Seite 29 MIM- Verhalten bei OVERFLOW: Befindet sich die Volumenstrommessung im OVERFLOW-Bereich, so wird der Pulsausgang abgeschaltet und am Ausgang ein konstanter HIGH-Pegel aufgeschaltet. Erzeugung der Ausgangspulsfolge: Das Pulsvolumen (Pulswertigkeit Volumen pro Ausgabepuls) kann in weiten Bereichen frei eingestellt werden. Zusammen mit der einstellbaren Pulsbreite und des Messbereiches des Gerätes ergibt sich ein eingeschränkter Bereich in dem die Pulsausgabe verzögerungsfrei erfolgt.
  • Seite 30 MIM- min. max. Messbereich Pulsbreite Pulsvolumen Pulsrate [LPM] [ms] [Pulse/L] 0,08889 11,25 0,04444 22,50 0,02222 45,00 0,00444 225,00 0,04444 22,50 0,02222 45,00 0,01111 90,00 0,00222 450,00 0,02222 45,00 0,01111 90,00 0,00556 180,00 0,00111 900,00 0,00889 112,50 0,00444 225,00 0,00222 450,00 0,00044 2250,00 0,0026...

  • Seite 31: Frequenzausgang Das Mim-Durchflussmessgerät

    MIM- 10.6.4 Frequenzausgang MIM-Durchflussmessgerät stellt einen skalierbaren Frequenzausgang Verfügung. Wenn dieser Ausgang aktiviert ist, wird die dem Frequenzausgang zugeordnete Messvariable (Durchfluss oder Temperatur) proportional als Frequenz mit einer 1:1 Puls/Pausendauer ausgegeben. Die Ausgangsfrequenz bei Messbereichsende ist einstellbar (Parameter „max. Frequenz“). Mit den zwei Parametern „Wert bei 0 Hz“ und „Wert bei max Hz“...
  • Seite 32 MIM- Parametertabelle Ausgang 1/2 – Durchfluss Unter- Unter- Unter- Wertebereich / Standard- Standard- parameter- parameter- parameter- Beschreibung Werteliste wert LPM wert GPM ebene 1 ebene 2 ebene 3 Deaktiviert Ausgang deaktiviert deaktiviert Setzt die Limitfunktion / Funktion Limitfunktion Grundfunktion Fensterfunktion Listen- Setzt die elektr.
  • Seite 33 MIM- Parametertabelle Ausgang 1/2 – Volumen Unter- Unter- Unter- Wertebereich Standardwert Standardwert parameter- parameter- parameter- Beschreibung / Werteliste ebene 1 ebene 2 ebene 3 Ausgang Deaktiviert deaktiviert deaktiviert Legt die Pulseinheit für ml, L, m3, Pulseinheit Listenauswahl galUS, galUK, galUs Pulsvolumen User fest...
  • Seite 34 MIM- Parametertabelle Ausgang 1/2 – Temperatur Unter- Unter- Unter- Wertebereich / Standard- Standard- parameter- parameter- parameter- Beschreibung Werteliste wert LPM wert GPM ebene 1 ebene 2 ebene 3 Deaktiviert Ausgang deaktiviert deaktiviert Setzt die Limitfunktion / Funktion Limitfunktion Grundfunktion Fensterfunktion Listen- Setzt die elektr.

  • Seite 35: Benutzerservice / Werkservice

    Benutzerfunktionen sind hierdurch frei zugänglich. Wird das Benutzerpasswort auf abweichend von „00000“ geändert, so wird beim nächsten Eintritt in das Benutzermenü die Passwortabfrage aktiv. Falls das eingestellte Passwort nicht mehr bekannt sein sollte, kann bei KOBOLD ein Masterpasswort angefragt werden. 10.7.2 Benutzerservice / Werkseinstellung Mit der Aktivierung dieser Funktion kann der Benutzer das Gerät auf die...

  • Seite 36: Werksservice

    MIM- Parametertabelle Benutzermenü Stan- Stan- Parameter- Wertebereich / dard- dard- Unterebene Beschreibung ebene Werteliste wert wert Schützt das Menü Benutzerservice durch Passwort Werteingabe 00000-99999 00000 Passwortabfrage, wenn das Passwort nicht "00000" ist Setzt das Gerät auf Werksreset Ja / Nein Werkseinstellungen zurück unver- Bei "verschlossen"...

  • Seite 37: Gerätauslieferzustand

    MIM- Parametertabelle Info Menü- Unter- Beschreibung ebene ebene Allgemein Zeigt die Messbereiche des Gerätes an Version Zeigt die Hard- und Softwareversion an Info Anleitung Zeigt den QR-Code zum runterladen der Bedienungsanleitung an 10.10 Gerätauslieferzustand Der Durchflussmesser-MIM wird ab Werk mit folgender Konfiguration eingestellt und ausgeliefert: Display –...

  • Seite 38: Gerätestatus

    Füllung des Messkreises mit Medium gefüllt oder es bzw. Leitfähigkeit des Empty Pipe wird Medium mit zu geringer Mediums überprüfen (>20 Leitfähigkeit verwendet. µs/cm) Fehler im Reparatur durch KOBOLD Temp Sens Error Temperaturmesskreis Service notwendig Durchflussmesskreis Durchflussmenge Meas saturated übersteuert verringern...

  • Seite 39: Dosierfunktion

    MIM- 12. Dosierfunktion Im MIM steht standardmäßig eine einfache Dosierfunktion zur Verfügung. Diese kann im Einstellmenü unter dem Menüpunkt „Dosierung“ dauerhaft aktiviert bzw. deaktiviert werden. Wird die Dosierfunktion aktiviert, so werden den 2 Ausgängen feste Funktionen zugewiesen, die nicht veränderbar sind, solange die Dosierfunktion aktiviert ist: OUT2 (Anschlusspin 2): Dosierausgang in Push-pull Modus OUT1 (Anschlusspin 4):...
  • Seite 40 MIM- START der Dosierung: Der Start der Dosierung kann entweder durch Auslösen des Softkey „START“ erfolgen, oder durch Anlegen eines High-Pulses an den Steuereingang. Nach Auslösen der START-Funktion wird der Dosierausgang aktiv geschaltet (High) und der Dosierzähler wird bei vorhandenem Durchfluss in Standardrichtung nach unten gezählt.
  • Seite 41 MIM- Beschreibung der Dosierparameter Dosiermenge „Wert“ Parameter „Value“ legt das Dosiervolumen fest. Die Volumeneinheit wird im Parameter „Einheit“ festgelegt. Die maximale Größe ist auf 9999,9 begrenzt (eine Nachkommastelle), durch geeignete Wahl der Dosiereinheit kann die absolute Menge erweitert bzw. eingeschränkt werden. Dosiereinheit „Einheit“...
  • Seite 42 MIM- Parametertabelle Dosierung Unter- Unter- Unter- Stan- Stan- Para- Werte- Unter- para- para- para- dard- dard- meter- Beschreibung bereich / ebene meter- meter- meter- wert wert ebene Werteliste ebene 1 ebene 2 ebene 3 Dosierfunktion deaktiviert deaktiviert deaktiviert Akti- Dosierfunktion vierung aktiviert Wert-...

  • Seite 43: Io-Link Funktion

    Die Gerätebeschreibungsdateien (IODD) sind im IODDfinder, ioddfinder.io-link.com verfügbar. Weitergehende Information zu IO-Link stehen auf der Homepage www.io-link.com zur Verfügung. 13.1 Spezifikation Hersteller ID 1105 (dezimal), 0x0451 (hex) Herstellername Kobold Messring GmbH IO-Link Spezifikation V1.1 Bitrate COM3 Minimale Zykluszeit 1,1 ms SIO-Mode...

  • Seite 44: Technische Daten

    MIM- 14. Technische Daten Messverfahren: magnetisch induktiv Messbereiche: siehe Tabelle Messbereiche Messstoffe: leitfähige Flüssigkeiten Mindestleitfähigkeit: ≥20 µS/cm Max. Mediumsviskosität: 70 mm Druckstufe: 16 bar Messgenauigkeit: <± (0,8% vom MW + 0,5% vom ME)* Wiederholgenauigkeit: ±0,2 % vom ME Temperaturmessung Medium: PT1000, Messbereich -20 °C …+70 °C Ansprechzeit Strömung t 90...
  • Seite 45 MIM- Pulsausgang: Push-Pull, frei skalierbar, konfigurierbar für Teil- oder Gesamtvolumenzähler Frequenzausgang: Push-pull, frei skalierbar Alarmausgang: NPN, PNP, Push-Pull konfigurierbar max. 30 V DC , max. 200 mA kurzschlussfest Analogausgang: aktiv, 3-Leiter, 0(4)-20 mA, max. Bürde 500 Ω oder 0(2)-10 V DC , (R i = 500 Ω) Steuereingang (MIN/MAX/Teilvolumen RESET) OUT1, High aktiv 0 <...

  • Seite 46: Bestelldaten

    MIM- 15. Bestelldaten Bestelldaten (Bestellbeispiel: MIM-12 15G G5 C3T 0) Messbereich Anschluss Elektronik Sonderausführung = 15 ... 3000 ml/min = 0,15...48 GPH G4 = G ½ AG, C3T = Kompakt, TFT-Display, MIM-12= Gehäuse/ = 0,04 ... 10 l/min 0 = ohne 2 Ausgänge (Strom-/ Elektroden = 0,01 ...

  • Seite 47: Abmessungen

    MIM- 16. Abmessungen [mm] MIM K10/0419 Seite 47...

  • Seite 48: Anhang

    MIM- 17. Anhang 17.1 IO-Link Prozessdatenstruktur Prozessdatenlänge: 9 Byte Data  Bit count  Format  Factor  Range  Value  Flow  24 Bit  IntegerT  1/1000  +/‐8388,608  L/min  ‐45 Volume  32 Bit  FloatT     +/‐1,4*10  ... +/‐3,4*10   L  Temperatur  12 Bit  IntegerT  1/10  +/‐204,8  °C  reserved  1 Bit  BooleanT       ...

  • Seite 49: Io-Link Diagnoseinformation

    MIM- 17.2 IO-Link Diagnoseinformation Event  Event  Name  Device  Type  Definition  Code  Code  Status  [hex]  [dec]  0x7710  30480  Short Circuit     Error  check installation  0x8C10  35856  Process Variable Range Overrun     Warning  process data  uncertain   0x8C20  35872  Measurement Range Overrun      Error  check application  0x8C30  35888  Process Variable Range     Warning  process data  Underrun  ...

  • Seite 50: Io-Link System Kommando Tabelle

    Length  Data Type  Access  [hex]  [Bytes]  System  0x0002  SystemCommand  See Table "Comand           1  UIntegerT  W  Codes"  Product Identification (Vendor specific parameters)   0x0010  VendorName     Kobold Messring        max. 20  StringT  R  0x0011  VendorText     www.kobold.com        max. 32  StringT  R  0x0012  ProductName     MIM‐   ...
  • Seite 51 MIM- Index  Name  Description  Factory default  Max Value  Min Value  Length  Data Type  Access  [hex]  [Bytes]  0x0014  ProductText     magnetic inductive        max. 32  StringT  R  flow meter  0x0015  Serialnumber  only read parameter           max. 8  StringT  R  0x0016  HardwareRevision              max. 8  StringT  R  0x0017 ...
  • Seite 52 MIM- Index  Name  Description  Factory default  Max Value  Min Value  Length  Data Type  Access  [hex]  [Bytes]  0x0105  LowerDisplay  Source for the lower  2  (0) ‐ Flow  1  UIntegerT  R/W  display   (1) ‐ Volume  (2) ‐ Temperature  (3) ‐ Part Volume  0x0106  DisplayRefresh  Refresh intervall for  0,5  10,0  0,5  4  FloatT  R/W  Time  the display [s]  0x010A  LeftHotkey  Function for left  0  (0) ‐ Off  1 ...
  • Seite 53 MIM- Index  Name  Description  Factory default  Max Value  Min Value  Length  Data Type  Access  [hex]  [Bytes]  0x0114  OUT1AlarmSwitch  Alarm output  0  (0) ‐ normally opened  1  UIntegerT  R/W  Function  normally opened or  (1) ‐ normally closed  closed  0x0115  OUT1Alarm  Threshold for the  1,0  MRE  MRS  4  FloatT  R/W  Threshold  alarm output  0x0119  OUT1AlarmLower  Threshold for the  1,0  OUT1Alarm MRS ...
  • Seite 54 MIM- Index  Name  Description  Factory default  Max Value  Min Value  Length  Data Type  Access  [hex]  [Bytes]  0x0130  OUT1AnalogValue The value from the  0,0  OUT1  MRS  4  FloatT  R/W  0V  slot used for the 0V  Analog  scaling point  Value10V  0x0134  OUT1AnalogValue The value from the  0,0  OUT1  MRS  4  FloatT  R/W  2V  slot used for the 2V  Analog  scaling point  Value10V  0x0138 ...
  • Seite 55 MIM- Index  Name  Description  Factory default  Max Value  Min Value  Length  Data Type  Access  [hex]  [Bytes]  0x0164  OUT2Type  Configuration of the  0  (0) ‐ disabled  1  UIntegerT  R/W  output ‐>  (1) ‐ Alarm Output   0‐20mA, Pulse,  (2) ‐ 4‐20mA  Frequency, etc.  (3) ‐ 0‐20mA  (4) ‐ 2‐10V  (5) ‐ 0‐10V  (6) ‐ Pulse Output  (7) ‐ Frequency Output  0x0165  OUT2Alarm  Limit or window  0  (0) ‐ Limit  1  UIntegerT  R/W  Function  function for the  (1) ‐ Window ...
  • Seite 56 MIM- Index  Name  Description  Factory default  Max Value  Min Value  Length  Data Type  Access  [hex]  [Bytes]  0x0177  OUT2AnalogValue The value from the  0,0  OUT2  MRS  4  FloatT  R/W  0mA  slot used for the  Analog  0mA scaling point  Value20mA 0x017B  OUT2AnalogValue The value from the  0,0  OUT2  MRS  4  FloatT  R/W  4mA  slot used for the  Analog  4mA scaling point  Value20mA 0x017F ...
  • Seite 57 MIM- Index  Name  Description  Factory default  Max Value  Min Value  Length  Data Type  Access  [hex]  [Bytes]  0x019D  OUT2Frequency  The value from the  0,0  OUT2Frequ MRS  4  FloatT  R/W  Value0Hz  slot used for the 0Hz  encyValue scaling point  MaxHz  0x01A1  OUT2Frequency  The value from the  100,0  MRE  OUT2Freque 4  FloatT  R/W  ValueMaxHz  slot used for the max  ncyValue0Hz  Hz scaling point  Dosing  0x01B6 ...
  • Seite 58 MIM- Index  Name  Description  Factory default  Max Value  Min Value  Length  Data Type  Access  [hex]  [Bytes]  0x01D2  LanguageSelection  Language selection  0  (0) ‐ English  1  UIntegerT  R/W  (1) ‐ German  (2) ‐ French  (3) ‐ Spanish  0x0262  OperatingHours  Operating hours  0  429496729 0  4  UIntegerT  R  Count  counter  6  Flow  0x02F6  CutOff  Cut off for flow value 0,0  MRE ...
  • Seite 59 MIM- Index  Name  Description  Factory default  Max Value  Min Value  Length  Data Type  Access  [hex]  [Bytes]  0x0329  MaxValueInSiUnit  Saved max flow  0,0  999999,0  ‐999999,0  4  FloatT  R  value in SI unit  [L/min]  Volume  0x0359  CountingType  counting type for a  0  (0) ‐ absolute  1  UIntegerT  R/W  volume slot ‐>   (1) ‐ bidirectional  absolute or  bidirectional  0x035E  Unit  Unit used for volume  1  (0) ‐ USER ...
  • Seite 60 MIM- Index  Name  Description  Factory default  Max Value  Min Value  Length  Data Type  Access  [hex]  [Bytes]  0x03E9  ValueInSiUnit  Saved temperature  0,0  999999,0  ‐999999,0  4  FloatT  R  value in SI unit [°C]  0x03ED  MinValueInSiUnit  Saved min  0,0  999999,0  ‐999999,0  4  FloatT  R  temperature value in  SI unit [°C]  0x03F1  MaxValueInSiUnit  Saved max  0,0  999999,0  ‐999999,0  4  FloatT ...

  • Seite 61: Herstellererklärung

    MIM- 18. Herstellererklärung MANUFACTURER'S DECLARATION OF CONFORMITY Kobold Messring GmbH Nordring 22-24 65719 Hofheim Germany declare under our own responsibility that the product(s): MIM-1********** (IO-Link Device) to which this declaration refers conform to:   IO-Link Interface and System Specification, V1.1, July 2013 (NOTE 1,2) ...

  • Seite 62: Eu-Konformitätserklärung

    MIM- 19. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Magnetisch-Induktiver-Strömungsmesser Typ: MIM -1xxxxxxxxxx mit den unten angeführten Normen übereinstimmt: EN 61326-1:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV Anforderungen, Teil 1: Allgemeine Anforderungen EN 60529:2014 Schutzarten durch Gehäuse (IP-Code)
