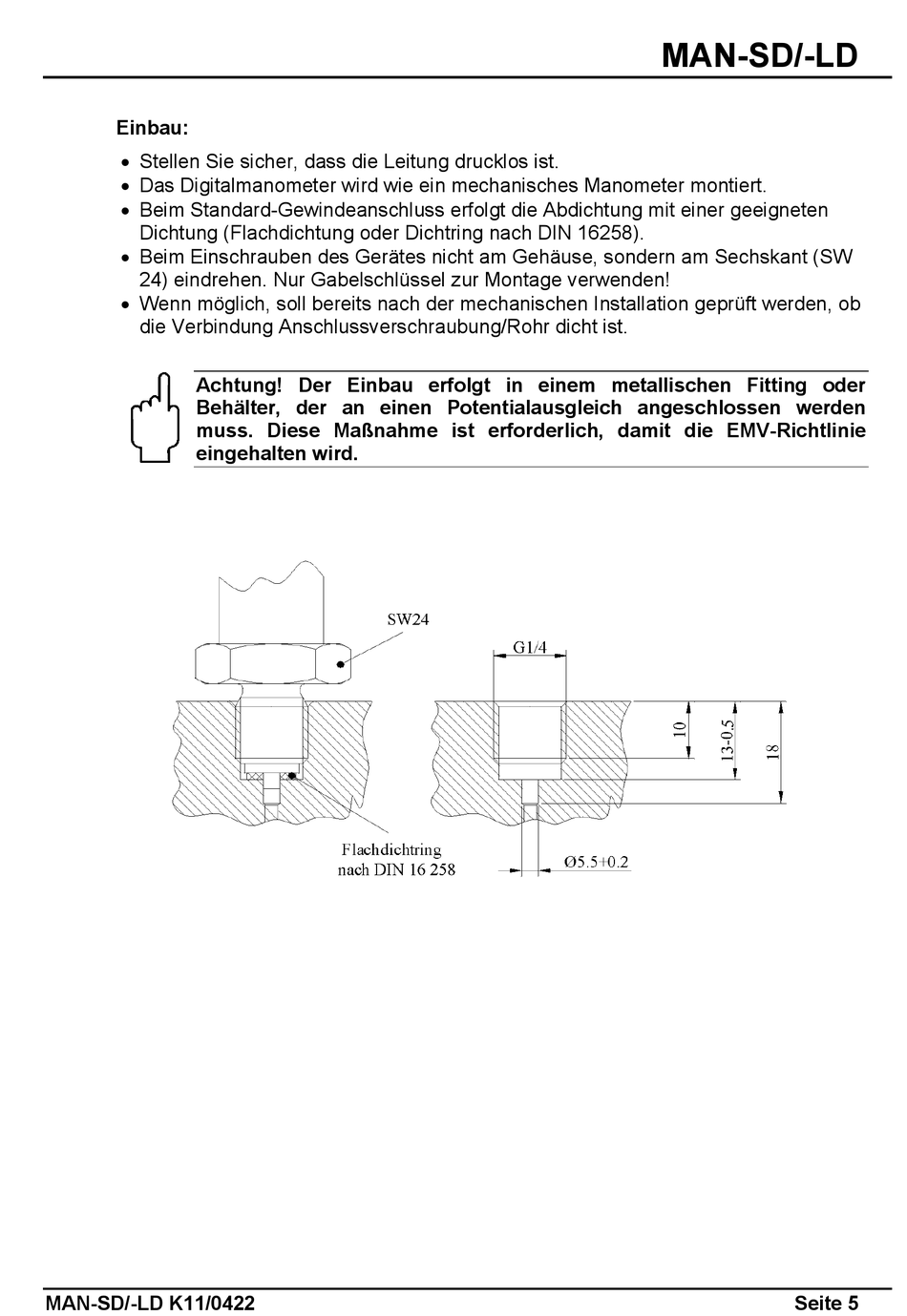

Einbau:
Stellen Sie sicher, dass die Leitung drucklos ist.
Das Digitalmanometer wird wie ein mechanisches Manometer montiert.
Beim Standard-Gewindeanschluss erfolgt die Abdichtung mit einer geeigneten
Dichtung (Flachdichtung oder Dichtring nach DIN 16258).
Beim Einschrauben des Gerätes nicht am Gehäuse, sondern am Sechskant (SW
24) eindrehen. Nur Gabelschlüssel zur Montage verwenden!
Wenn möglich, soll bereits nach der mechanischen Installation geprüft werden, ob
die Verbindung Anschlussverschraubung/Rohr dicht ist.
Achtung! Der Einbau erfolgt in einem metallischen Fitting oder
Behälter, der an einen Potentialausgleich angeschlossen werden
muss. Diese Maßnahme ist erforderlich, damit die EMV-Richtlinie
eingehalten wird.
