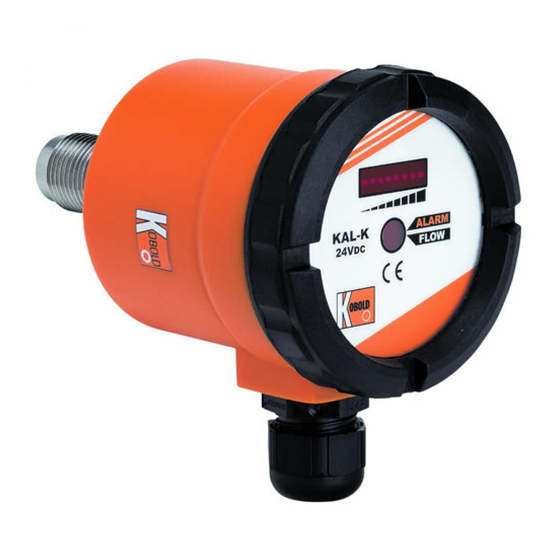

- Seite 1 Bedienungsanleitung für Elektronischer Strömungswächter Kompakt Typ: KAL-K...
-
Seite 2: Inhaltsverzeichnis
3A Zertifikat 28-05 ..................14 EU-Konformitätserklärung ................15 UK Declaration of Conformity ..............17 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 KAL-K K11/0623... -
Seite 3: Hinweis
Bedienungsanleitung benötigen, können Sie diese mit Angabe des zugehörigen Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Bedienungsanleitung, Datenblatt, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät oder über www.kobold.com Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt... -
Seite 4: Bestimmungsgemäße Verwendung
KAL-K 4. Bestimmungsgemäße Verwendung Der Strömungswächter des Typs KAL-K wird zur Überwachung von Flüssigkeits- strömen eingesetzt. Grenzwert / Ausgang Zur Überwachung der Strömungsgeschwindigkeit von wässrigen Medien ist das Gerät mit einem NPN/PNP - Ausgang (bei 24 V -Versorgung) oder einem Relais... -
Seite 5: Arbeitsweise
KAL-K 5. Arbeitsweise Der Strömungswächter Typ KAL-K arbeitet nach dem bewährten kalorimetrischen Prinzip. Die Sensorspitze wird um einige Grade gegenüber dem Medium aufgeheizt. Fließt das Medium, so wird die erzeugte Wärme durch das Medium abgeführt, d.h. der Fühler wird gekühlt. Die Abkühlung ist ein Maß für die Strömungsgeschwindigkeit. -
Seite 6: Elektrischer Anschluss Und Funktionselemente
Betriebsspannung (24 V ± 10 %) anlegen. (siehe Fehler! Verweisquelle konnte nicht gefunden werden.. Fehler! Verweisquelle konnte nicht gefunden werden.) Elektronik auf Funktion kontrollieren (Schaltpunkt-LED muss blinken). Einstellung des Strömungswächters (siehe 10. Inbetriebnahme) Seite 6 KAL-K K11/0623... - Seite 7 Einzeladern entsprechend untenstehendem Anschlussbild anschließen. Betriebsspannung (gemäß Klebeschild) anlegen. (Toleranzen siehe Fehler! Verweisquelle konnte nicht gefunden werden.. Fehler! Verweisquelle konnte nicht gefunden werden.) Elektronik auf Funktion kontrollieren (Schaltpunkt-LED muss blinken). Einstellung der Strömungswächters (siehe 10. Inbetriebnahme) KAL-K K11/0623 Seite 7...
-
Seite 8: Funktionselemente
KAL-K 8. Funktionselemente LED-Kette (1) Die LED-Kette (8-fach) dient zur Anzeige KAL-K ...24 VDC des Strömungswertes (Leuchtband, links beginnend). Die blinkende LED dient zur Anzeige des Schaltpunktes. Wenn die blinkende LED mit dem Ende des Leuchtbandes des Strömungswertes übereinstimmt, blinkt die Schaltpunkt-LED schneller. -
Seite 9: Ausgangsart (Nur Bei 24 Vdc )
Da bei Ausfall der Versorgungsspannung in dieser Funktionsart auch der ALARM-Zustand geschaltet wird, ist die Schließerfunktion aus sicherheits- technischen Gründen der Öffnerfunktion vorzuziehen. Öffnerfunktion (aus sicherheitstechnischen Gründen nicht zu empfehlen) DUO-LED Istwert > Sollwert grün Istwert < Sollwert Ausfall Versorgung KAL-K K11/0623 Seite 9... -
Seite 10: Inbetriebnahme
Der Abgleich ist damit beendet, er kann aber beliebig oft wiederholt werden. c) Messmodus Nach dem Abgleich befindet sich der Strömungswächter wieder im Messmodus. Die Strömung wird ständig gemessen und der Istwert der Strömungsgeschwin- digkeit wird als Leuchtband auf der LED-Kette angezeigt. Seite 10 KAL-K K11/0623... - Seite 11 Istwert > Sollwert Flow-Zustand (ideale Verhältnisse) Leuchtband Istwert Dieser Zustand sollte angestrebt werden. Duo-LED leuchtet grün Ist die Schaltpunkteinstellung abgeschlossen, kann der Deckel wieder aufge- schraubt werden. KAL-K K11/0623 Seite 11...
-
Seite 12: Wartung
Das Gerät ist wartungsfrei. Der Sensor sollte in monatlichen Abständen auf Ablagerungen (Verkalkung etc.) überprüft und gegebenenfalls gereinigt werden. 12. Technische Daten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com 13. Bestelldaten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com ... -
Seite 13: Entsorgung
Mülltonne und dem chemischen Symbol (Cd, Hg, Li oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen: 1. „Cd" steht für Cadmium. 2. „Hg" steht für Quecksilber. 3. „Pb" steht für Blei. 4. „Li" steht für Lithium Elektro- und Elektronikgeräte KAL-K K11/0623 Seite 13... -
Seite 14: A Zertifikat 28-05
KAL-K 16. 3A Zertifikat 28-05 Seite 14 KAL-K K11/0623... -
Seite 15: Eu-Konformitätserklärung
Wir, Kobold-Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Elektronischer Strömungswächter Typ: KAL-K mit den unten angeführten Normen übereinstimmt: EN IEC 63000:2018 Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe und folgende EU-Richtlinien erfüllt: 2011/65/EU... - Seite 16 EN 61000-4-2:2009 Elektromagnetische Verträglichkeit (EMV) - Teil 4-2: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen die Entladung statischer Elektrizität, ESD 4/8 kV 2014/30/EU Elektromagnetische Verträglichkeit 2014/35/EU Niederspannungsrichtlinie Hofheim, den 27. Juni 2023 H. Volz M. Wenzel Geschäftsführer Prokurist Seite 16 KAL-K K11/0623...
-
Seite 17: Uk Declaration Of Conformity
KAL-K 18. UK Declaration of Conformity We, KOBOLD Messring GmbH, Hofheim-Ts, Germany, declare under our sole responsibility that the product: Electronic Flow Monitor model: KAL-K to which this declaration relates is in conformity with the standards noted below: BS EN IEC 63000:2018 Technical documentation for the assessment of electrical and electronic products with respect to the restriction of hazardous substances. - Seite 18 Electromagnetic compatibility (EMC). Testing and measurement techniques. Electrostatic discharge immunity test, ESD 4/8 kV S.I. 2016/1091 Electromagnetic Compatibility Regulations 2016 S.I. 2016/1101 Electrical Equipment (Safety) Regulations 2016 Hofheim, 27 June 2023 H. Volz M. Wenzel General Manager Proxy Holder Seite 18 KAL-K K11/0623...
