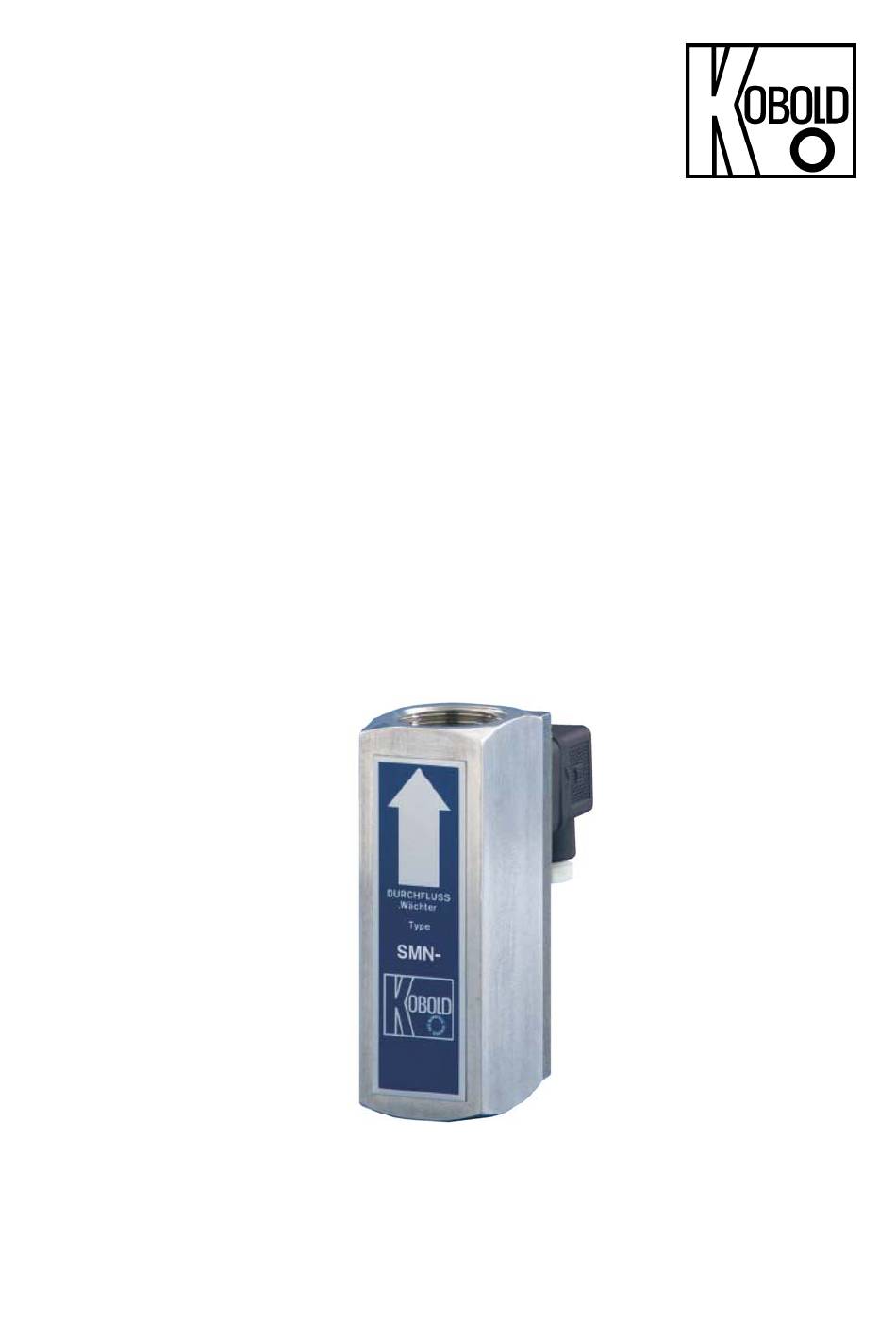

- Seite 1 Bedienungsanleitung für Strömungswächter Typ: SMN...
-
Seite 2: Inhaltsverzeichnis
EU-Konformitätserklärung (SMN) ............ 19 EU-Konformitätserklärung (Reedschalter 41R57**) ......20 Konformitätsaussage Reedschalter 41R57** ........21 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: 06192-2990 Fax: 06192-23398 Internet: www.kobold.com E-Mail: info.de@kobold.com Seite 2 SMN K06/0822... -
Seite 3: Hinweis
Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. -
Seite 4: Bestimmungsgemäße Verwendung
(mit eingelassenen Magneten) ablagern, können zum gleichen Effekt führen (wir empfehlen Magnetfilter). 5. Arbeitsweise Die KOBOLD Strömungswächter des Typs SMN werden überall dort eingesetzt, wo extrem niedrige Schaltpunkte überwacht werden müssen und gleichzeitig hohe Durchflussmengen bei geringstem Druckverlust fließen sollen. -
Seite 5: Elektrischer Anschluss
7. Elektrischer Anschluss 7.1. mit Steckeranschluss Sicherstellen, dass die elektrischen Versorgungsleitungen stromlos sind. Lösen Sie die Halteschraube der Steckerkappe und ziehen Sie die Kappe vom Steckerfuß ab. Montieren Sie entsprechend nebenstehendem Anschluss- bild die Versorgungsleitung in die Steckerkappe. ... -
Seite 6: Einsatz Im Ex-Bereich
8. Einsatz im Ex-Bereich 8.1. Erklärung für Betriebsmittel ohne eigene potentielle Zündquelle Seite 6 SMN K06/0822... -
Seite 7: Atex-Reedschalter 41R57
8.2. ATEX-Reedschalter 41R57** ATEX Schließkontakt 41R57 II 3G Ex ic IIC T4 Gc II 3 D Ex ic IIIC T125 °C Dc -20 °C ≤Ta≤80 °C max. 250 V /1,5 A/100 W/100 VA AC/DC ATEX Umschaltkontakt 41R57U II 3G Ex ic IIC T4 Gc II 3 D Ex ic IIIC T125 °C Dc -20 °C ≤Ta≤80 °C max. - Seite 8 Anlagen. Der Reed-Schalter ist für gewerbliche Anlagen bestimmt und darf nur entsprechend den Angaben in der technischen Dokumentation der Firma Kobold und den Angaben auf dem Typenschild eingesetzt werden. Er wird ausschließlich zusammen mit zertifizierten Produkten über einen eigensicheren Stromkreis betrieben.
- Seite 9 2.1. Elektrische Kenngrößen für Ex i Elektrische Daten: Bemessungsspannung bis 45 Volt AC/DC Bemessungsstrom bis 2 A Ui ≤ 30 V AC/DC, Ii ≤ 250 mA Ui ≤ 45 V AC/DC, Ii ≤ 2 A Ui ≤...
- Seite 10 2.4.2 Allgemeine Sicherheitshinweise Der Reed-Schalter entspricht dem Stand der Technik und ist betriebssicher. Von dem Reed-Schalter kann eine Restgefahr ausgehen, wenn es von ungeschultem Personal unsachgemäß eingesetzt und bedient wird. Jede Person, die mit Aufstellung, Inbetriebnahme, Wartung oder Reparatur des Reed-Schalters beauftragt ist, muss die Montageanleitung und insbesondere die sicherheitstechnischen Hinweise gelesen und verstanden haben.
- Seite 11 e) Die in der Betriebsanleitung spezifizierten Umgebungsbedingungen sind unbedingt einzuhalten widrigen Umgebungsbedingungen entsprechend zu schützen. f) Auch Wärmestrahlung von fremden Produkten / Bauteilen sind zu berücksichtigen. g) Der Reed-Schalter ist gegen den unzulässigen Zutritt von Flüssigkeiten und/oder Verschmutzungen zu schützen. h) Festsitzende Teile (z.B.
- Seite 12 4. Instandhaltung, Wartung Definition von Begriffen nach IEC 60079-17: Wartung und Instandsetzung: Eine Kombination aller Tätigkeiten, die ausgeführt werden, um einen Gegenstand in einem Zustand zu erhalten oder ihn wieder dahin zu bringen, der den Anforderungen der betreffenden Spezifikation entspricht und die Ausführung der geforderten Funktionen sicherstellt. Inspektion: Eine Tätigkeit, die die sorgfältige Untersuchung eines Gegenstandes zum Inhalt hat, mit dem Ziel einer verlässlichen Aussage über den Zustand dieses Gegenstandes, wobei sie ohne Demontage oder, falls erforderlich, mit...
- Seite 13 Sichtprüfung Nahprüfung Detailprüfung Tätigkeit monatlich alle 6 Monate alle 12 Monate Sichtkontrolle des Reed- Schalters auf Beschädigungen, ● Staubablagerungen beseitigen Prüfung auf Unversehrtheit ● und Funktion Prüfung der Gesamtanlage Im Verantwortungsbereich des Betreibers 5. Störungsbeseitigung An Produkten, die in Verbindung mit explosionsgefährdeten Bereichen betrieben werden, darf keine Veränderung vorgenommen werden.
-
Seite 14: Wartung Und Pflege
9. Wartung und Pflege Im Fall, dass das zu messende Medium nicht verunreinigt ist, sind die Geräte nahezu wartungsfrei. Bei Kalk- oder anderen Ablagerungen an den Innenteilen sollten die Geräte regelmäßig gesäubert werden. Das Gerät ist nicht zerlegbar und muss mit einer geeigneten Reinigungsflüssigkeit gesäubert werden. 10. - Seite 15 Einsatz im Ex-Bereich Mechanik: Die mechanischen Betriebsmittel können, unter Berücksichtigung der geltenden Einrichtungsbestimmungen für Maschinen, Geräte und Anlagen im Ex-Bereich, z.B. EN 1127-1, EN 60079-14 u.a., folgendermaßen eingesetzt werden: a) In der Zone 1 (Gas-Ex, Kategorie IIG) in den Explosionsgruppen IIA, IIB und IIC b) In der Zone 2 (Gas-Ex, Kategorie IIIG) in den Explosionsgruppen IIA, IIB und IIC c) In der Zone 21 (Staub-Ex, Kategorie IID) in...
-
Seite 16: Bestelldaten
11. Bestelldaten Bestellbeispiel: (SMN-1150H R0 R25) Ausführung Ausführung Funktionsweise Kontaktart Anschluss Messing Edelstahl ..R0..= 1 Schließer Max. Durchfluss: ..U0..= 1 Umschalter 100 l/min ..C0..= 1 Schließer (cCSAus) Schaltpunkt ..D0..= 1 Umschalter (cCSAus) ..R25 = G 1 IG SMN-1150 H SMN-1250 H bei ca. -
Seite 17: Druckverlustdiagramm
13. Druckverlustdiagramm SMN K06/0822 Seite 17... -
Seite 18: Entsorgung
14. Entsorgung Hinweis! Umweltschäden durch von Medien kontaminierte Teile vermeiden Gerät und Verpackung umweltgerecht entsorgen Geltende nationale und internationale Entsorgungsvorschriften und Umweltbestimmungen einhalten. Batterien Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd, Hg, Li oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen: 1. -
Seite 19: Eu-Konformitätserklärung (Smn)
15. EU-Konformitätserklärung (SMN) Wir, Kobold-Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Strömungswächter Typ: SMN-... mit den unten angeführten Normen übereinstimmt: EN 61010-1:2011 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte EN 60529:2014 Schutzarten durch Gehäuse (IP-Code) EN IEC 63000:2018 Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten... -
Seite 20: Eu-Konformitätserklärung (Reedschalter 41R57**)
16. EU-Konformitätserklärung (Reedschalter 41R57**) Seite 20 SMN K06/0822... -
Seite 21: Konformitätsaussage Reedschalter 41R57
17. Konformitätsaussage Reedschalter 41R57** SMN K06/0822 Seite 21... - Seite 22 Seite 22 SMN K06/0822...
- Seite 23 SMN K06/0822 Seite 23...
- Seite 24 Seite 24 SMN K06/0822...
