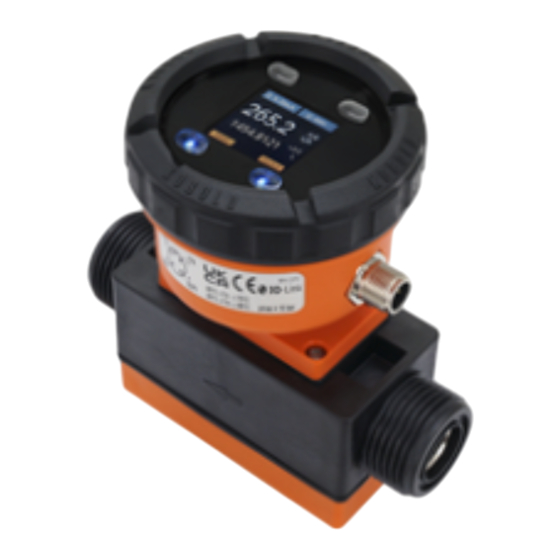

- Seite 1 Bedienungsanleitungs- Ergänzung für Elektronik C3T0...
- Seite 2 Diese Publikation kann technische Ungenauigkeiten oder typographische Fehler enthalten. Die enthaltenen Informationen werden regelmäßig überarbeitet und unterliegen nicht dem Änderungsdienst. Der Hersteller behält sich das Recht vor, die beschriebenen Produkte jederzeit zu modifizieren bzw. abzuändern. © Copyright Alle Rechte vorbehalten. Seite 2 C3T0 K03/0723...
- Seite 3 5.10 Gerätauslieferzustand ............... 39 Dosierfunktion ..................... 40 Entsorgung ....................44 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49(0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com C3T0 K03/0723 Seite 3...
- Seite 4 Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. Übersicht über den Gerätefunktionsumfang Abhängig von der installierten Gerätefirmware kann die Elektronik C3T0 einen unterschiedlichen Funktionsumfang aufweisen. Die Funktionserweiterungen sind der nachfolgenden Tabelle zu entnehmen. Funktionserweiterung Verfügbar ab Firmware-Version...
- Seite 5 Konfektionierung wieder am Transmitter angeschlossen werden. Achtung! Eine kundenseitige Verlängerung des Verbindungskabels wird wegen der notwendigen durchgehenden Schirmung nicht empfohlen und führt zu Fehlfunktion des Gerätes. Das am Sensor fest angeschlossenen Kabel darf nicht demontiert werden. C3T0 K03/0723 Seite 5...
- Seite 6 Analogausgang 4-20 mA Analogausgang 4-20 mA Analogausgang 0-20 mA Analogausgang 0-20 mA Analogausgang 2-10 V Analogausgang 2-10 V Analogausgang 0-10 V Analogausgang 0-10 V Alarmausgang Alarmausgang Pulsausgang Pulsausgang Frequenzausgang Frequenzausgang Kommunikationsmodus KofiCom Kommunikationsmodus IO-Link Steuereingang Steuereigang Dosierfunktion Dosierausgang Seite 6 C3T0 K03/0723...
- Seite 7 4.1.2 Funktion der Bedientasten Die Funktion jeder Bedientaste ist am jeweils eingeblendeten Symbol in den Ecken des TFT-Displays zu erkennen. Funktion Tastensymbol Bezeichnung Messmodus Menümodus Menümodus aktivieren Menümodus 3-5 Sek gedrückt halten Öffnet das Infoanzeige Infomenü C3T0 K03/0723 Seite 7...
- Seite 8 Ausgänge angezeigt. Wird der entsprechende Ausgang als Alarmausgang konfiguriert, so wird zusätzlich der Status mit grüner oder roter Hintergrundfarbe dargestellt. Ist die Hintergrundfarbe grün, so ist der eingestellte Schwellenwert überschritten, ist sie rot, ist der Schwellenwert unterschritten. Seite 8 C3T0 K03/0723...
- Seite 9 Die Messgrößen Durchfluss, Temperatur und Volumenzähler können prinzipiell jeder Ausgangsfunktion zugeordnet werden. Die Zuordnung des jeweiligen Ausganges wird durch das Anzeigen vom Symbol der Messvariablen dargestellt. Die Darstellung der Zuordnung ist unabhängig vom eingestellten Display-Layout (Einzel, Doppel). C3T0 K03/0723 Seite 9...
- Seite 10 Anzeige von 8 Minus-Zeichen signalisiert (--------). In diesem Fall kann der Zählerstand nicht mehr abgelesen werden. Der Nutzer hat nun die Möglichkeit durch Änderung der Volumenzählereinheit den Zählerstand wieder in den Anzeigebereich zu bringen. Seite 10 C3T0 K03/0723...
- Seite 11 Schritt 5 (Menü verlassen) Diese Umstellung geschieht automatisch Schritt Schritt Schritt Parameterauswahl 1 Menü aufgerufen Parameterauswahl 2 Auswahl übernehmen und Mit Hoch- und Runter-Taste Schritt 1 speichern kann der Wert verstellt werden Taste 3-5 Sek. gedrückt halten C3T0 K03/0723 Seite 11...
- Seite 12 Werteliste LPM- GPM- ebene 1 ebene 2 ebene 3 Version Version English Wählt Englisch als English Menüsprache aus Deutsch Wählt Deutsch als Menüsprache aus Francais Wählt Französisch als Menüsprache aus Espanol Wählt Spanisch als Menüsprache aus Seite 12 C3T0 K03/0723...
- Seite 13 Folgende Funktionen stehen zur Auswahl: ausgeführt werden. Messwert MIN/MAX / Reset Wertanzeige / Reset Durchfluss Ja / Ja Ja / Nein Temperatur Ja / Ja Ja / Nein Teilmengenzähler Nicht verfügbar Ja / Ja Gesamtmengenzähler Nicht verfügbar Ja / Nein C3T0 K03/0723 Seite 13...
- Seite 14 Die Menü Timeoutzeit legt fest, nach welcher Zeit ohne Tastendruck die Menüfunktion automatisch wieder verlassen wird. Bei der Einstellung „0 s“ ist diese Funktion deaktiv und die Menüfunktion kann nur von Hand durch (mehrmaliges) Drücken der Zurück-Taste verlassen werden. Seite 14 C3T0 K03/0723...
- Seite 15 Unter dem Menü ‚Messung‘ sind die Messvariablen aufgelistet, die der Messwertgeber zur Verfügung stellt. Volumendurchfluss Gesamtvolumenzähler Temperatur Teilvolumenzähler Jede Messvariable ist weiterhin in ihrem eigenen Untermenü aufgeteilt. Im Untermenü können sämtliche Parameter in Bezug auf die jeweiligen Messvariablen verstellt werden. C3T0 K03/0723 Seite 15...
- Seite 16 Sprungantwort. Hiermit lässt sich die größte Filterwirkung realisieren. �� ~������������������������ ∗ 75���� ���� ∗ �� ���� ���� �� mit: ���� = gefilterter Messwert, ���� = letzter gefilterter Messwert, ���� = aktueller Messwert ���� = letzter Messwert, Seite 16 C3T0 K03/0723...
- Seite 17 Sprungdetektor tatsächlich aktiv wird. Wird der Endwert des Entstörzählers nicht erreicht, wird dieser wieder zurückgesetzt. Wird der Endwert des Zählers jedoch erreicht, so ist der Sprungdetektor aktiv, und alle Filterzwischenspeicher werden mit dem aktuellen Messwert überschrieben. C3T0 K03/0723 Seite 17...
- Seite 18 Bidirektional: Abhängig von der Durchflussrichtung wird das errechnete Teilvolumen zu den Zählern addiert oder subtrahiert. Ist der gemessenen Durchfluss-Wert negativ, so läuft der Volumenwert von Messung zu Messung nach unten (ggf. in den negativen Bereich). Seite 18 C3T0 K03/0723...
- Seite 19 Standardeinheiten ausgewählt werden. Auch ist die Definition einer benutzereigenen Einheit „User“ möglich. Hier muss die „Benutzereinheit“ in °C einprogrammiert werden: z.B. Einheit „User“ = 50°C, wenn T = 50°C dann wird auf der Anzeige 1 „User“ angezeigt. 5.4.3.2 Simulationsfunktion Siehe Abschnitt 5.4.5 C3T0 K03/0723 Seite 19...
- Seite 20 Die simulierten Messwerte wirken sich dabei voll auf die Anzeigen und Ausgänge aus. Jede gestartete Simulation wird automatisch nach der im Parameter „Sim Autostopzeit“ (Benutzerservice) eingestellten Zeit (1 bis 30 min) oder nach Ablauf der programmierten Intervalle beendet. Seite 20 C3T0 K03/0723...
- Seite 21 Start nur ein einziges Mal der Zähler um den eingestellten „Inkrementwert“ verändert. Bei der Simulation des Teilmengenzählers ist zu beachten, dass im Dreieck-Modus der Teilmengenzähler zur Erzielung des erwarteten Effektes sich in der Betriebsart „bidirektional“ befinden muss. C3T0 K03/0723 Seite 21...
- Seite 22 Filter Listenauswahl Siehe Standard / Standard Beschreibung IIR / exp.Glät- tung Filterfaktor Werteingabe 1 - 250 JD-Schwelle 0,05 – 1,00 [xFs] JD-KonfFaktor 1 - 25 0-KonfFaktor 1 - 25 Simula- Siehe Tabelle Simulationsmodus tions- modus Seite 22 C3T0 K03/0723...
- Seite 23 Siehe Abschnitt 6. Ausgänge Die Elektronik C3T0 stellt insgesamt 2 Ausgänge zur Verfügung, die frei konfigurierbar sind. Die Konfiguration der Ausgänge (Ausgang 1 und Ausgang 2) erfolgt über eine Wizard-Funktion. Die Wizard-Funktion führt den Benutzer Schritt für Schritt durch alle notwendigen Einstellungen.
- Seite 24 Fensters befindet, welches von der „Schaltschwelle“ und der „unteren Schwelle“ gebildet wird. Das überwachte Fenster verkleinert sich jeweils um den Betrag der „Hysterese“. Soll der Schaltausgang innerhalb des Fensters aktiv sein, muss der Parameter „Schaltfunktion“ von N/O auf N/C umgestellt werden. Seite 24 C3T0 K03/0723...
- Seite 25 Der Messwert muss die Schaltschwelle mit dem Wert von [FILTERFAKTOR] ununterbrochen über- bzw. unterschreiten, bevor der Schaltausgang aktiviert wird. Mit dieser Funktion können sporadische Grenzwertüberschreitungen sicher unterdrückt werden. Entsprechend des Wertes des Parameters „Filterfaktor“ verlängert sich generell die Reaktionszeit des Ausganges. C3T0 K03/0723 Seite 25...
- Seite 26 C3T0 Beispiele zur Wirkung der Schaltverzögerung für Fenster- und Limitfunktion Seite 26 C3T0 K03/0723...
- Seite 27 22mA / 11V 20,5mA / 10,3V NAMUR Standard deaktiv 20mA / 10V 12mA / 6V 4mA / 2V 3,8mA / 1,9V (Unterlauf) Messwert Wert 4mA Wert 20mA Wert 2V Wert 10V Ausgangsverhalten 4-20 mA und 2-10 V C3T0 K03/0723 Seite 27...
- Seite 28 Prozessfehler (z.B. Leerrohrsignalisierung). 5.6.3 Pulsausgang Die Elektronik C3T0 stellt einen skalierbaren Pulsausgang zur Verfügung. Wenn der Pulsausgang aktiviert ist, wird am Ausgang das zyklisch eingehende Volumen als Impulsfolge ausgegeben. Die Pulsbreite der ausgegeben Pulse ist dabei konstant und kann in einer Spanne von 1 ms bis 20 s eingestellt werden. Der Pulsausgang wird in einem Takt von ca.
- Seite 29 Pulsvolumen L oder Messbereichsende L/min ∗ Pulsbreite ms Pulsvolumen L 22500 Ist die Bedingung nicht erfüllt, kann es zu einem zeitlichen Nachlauf der Pulsausgabe kommen. Dies ist insbesondere unerwünscht, wenn mit dem Pulssignal Dosieraufgaben erledigt werden sollen. C3T0 K03/0723 Seite 29...
- Seite 30 Die Pulsausgabe findet nur im Messmodus statt, während der Menümodus aktiv ist werden keine Pulse ausgegeben. Die im Menümodus aufgelaufenen Pulse werden ausgegeben, sobald der Messmodus wieder aktiv ist. Je nach Situation kann es hierbei wieder zu einem längeren Pulsnachlauf kommen. Seite 30 C3T0 K03/0723...
- Seite 31 Die Pulsbreite des Pulsausganges ist von 1 ms bis 20000 ms flexibel einstellbar. 5.6.4 Frequenzausgang Die Elektronik C3T0 stellt einen skalierbaren Frequenzausgang zur Verfügung. Wenn dieser Ausgang aktiviert ist, wird die dem Frequenzausgang zugeordnete Messvariable (Durchfluss oder Temperatur) proportional als Frequenz mit einer 1:1 Puls/Pausendauer ausgegeben.
- Seite 32 Ausgang 1 lässt sich als Steuereingang konfigurieren. Hiermit kann je nach zugeordneter Messvariable der MIN/MAX Speicher oder der Teilmengenzähler zurückgesetzt werden. Funktion Messvariable Steuerpulsdauer MIN/MAX Reset Durchfluss, Temperatur 0,5s < t < 4s high Teilmengenzähler Reset Teilmengenzähler 0,5s < t < 4s high Seite 32 C3T0 K03/0723...
- Seite 33 NAMUR NE43 0-10 V Messwert für 0 V MB-Anfang ≤ Wert ≤ Wert 0 V Ausgabe Wert 10 V Messwert für 10 V Wert 0 V ≤ Wert ≤ MB- Wert 10 V MB-Ende Ausgabe Ende C3T0 K03/0723 Seite 33...
- Seite 34 Legt den Wert ausgang für das Pulsvolumen 0,001-999 Pulsvolumen Werteingabe fest Legt die Pulsbreite 1-20.000 1 ms Pulsbreite fest KofiCom Modus für Werkskalibrierung an Ausgang 1 IO-Link Dieser Modus aktiviert die IO-Link Funktion an Ausgang 1 Seite 34 C3T0 K03/0723...
- Seite 35 Standard NAMUR NE43 0-10 V Messwert für MB-Anfang ≤ Wert ≤ Wert 0 V 0V Ausgabe Wert 10 V Messwert für Wert 0 V ≤ Wert ≤ MB- Wert 10 V MB-Ende 10V Ausgabe Ende C3T0 K03/0723 Seite 35...
- Seite 36 Wert bei 0 Hz <Wert ≤ MB-Ende Frequenz MB-Ende Steuer- Steuerfunktion für eingang MIN/MAX AUS, Speicherreset (nur OUT1) Speicherreset KofiCom Modus für Werkskalibrierung an Ausgang 1 (nur OUT1) IO-Link Dieser Modus aktiviert die IO-Link Funktion an Ausgang 1 (nur OUT1) Seite 36 C3T0 K03/0723...
- Seite 37 Benutzerfunktionen sind hierdurch frei zugänglich. Wird das Benutzerpasswort auf abweichend von „00000“ geändert, so wird beim nächsten Eintritt in das Benutzermenü die Passwortabfrage aktiv. Falls das eingestellte Passwort nicht mehr bekannt sein sollte, kann bei KOBOLD ein Masterpasswort angefragt werden. 5.7.2 Benutzerservice / Werkseinstellung Mit der Aktivierung dieser Funktion kann der Benutzer das Gerät auf die Werkseinstellung...
- Seite 38 In dieser Infooption wird die Hard- und Software-Version des Gerätes angezeigt. Parametertabelle Info Menü- Unter- Beschreibung ebene ebene Allgemein Zeigt die Messbereiche des Gerätes an Version Zeigt die Hard- und Softwareversion an Info Anleitung Zeigt den QR-Code zum Runterladen der Bedienungsanleitung an Seite 38 C3T0 K03/0723...
- Seite 39 C3T0 5.10 Gerätauslieferzustand Das Messgerät wird ab Werk mit folgender Konfiguration eingestellt und ausgeliefert: IOLINK Display – Doppel 0.000 Oberes Display – Durchfluss Unteres Display – Temperatur 25.60 Ausgang 1: IO-Link °C Ausgang 2: deaktiviert Status C3T0 K03/0723 Seite 39...
- Seite 40 C3T0 6. Dosierfunktion Der Elektronik C3T0 steht standardmäßig eine einfache Dosierfunktion zur Verfügung. Diese kann im Einstellmenü unter dem Menüpunkt „Dosierung“ dauerhaft aktiviert bzw. deaktiviert werden. Wird die Dosierfunktion aktiviert, so werden den 2 Ausgängen feste Funktionen zugewiesen, die nicht veränderbar sind, solange die Dosierfunktion aktiviert...
- Seite 41 Gleichermaßen wie die START-Funktion kann die STOP-Funktion durch den Steuereingang ferngesteuert werden. RESET des Dosierwertes: Ist der Dosiervorgang beendet oder gestoppt, kann die Dosiermenge durch die Funktion RESET wieder auf den Vorgabewert zurückgesetzt werden. Diese Funktion kann ebenfalls am Steuereingang ausgelöst werden. C3T0 K03/0723 Seite 41...
- Seite 42 Während des Dosiervorganges wird das Vorhandensein eines Durchflusswertes ungleich 0 ständig überwacht. Hierzu wird mit Parameter „Timeout“ festgelegt, nach welcher Zeit die Statusmeldung „Time Out“ ausgelöst wird. Der Timeout Wert kann zwischen 0,5 s und 10 s eingestellt werden. Seite 42 C3T0 K03/0723...
- Seite 43 9999,99 [unit] Akti- -999,99 ≤ Korrektur- Wert- vierung Value ≤ aktiviert wert eingabe +999,99 [unit] ml, L, m3, Listen- Einheit galUS, galUK, galUs auswahl User Wert- Time out 0,5 - 10 s 0,5 s eingabe C3T0 K03/0723 Seite 43...
- Seite 44 Mülltonne und dem chemischen Symbol (Cd, Hg, Li oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen: 1. „Cd" steht für Cadmium. 2. „Hg" steht für Quecksilber. 3. „Pb" steht für Blei. 4. „Li" steht für Lithium Elektro- und Elektronikgeräte Seite 44 C3T0 K03/0723...
