Kobold MAN-SD Bedienungsanleitung Seite 13

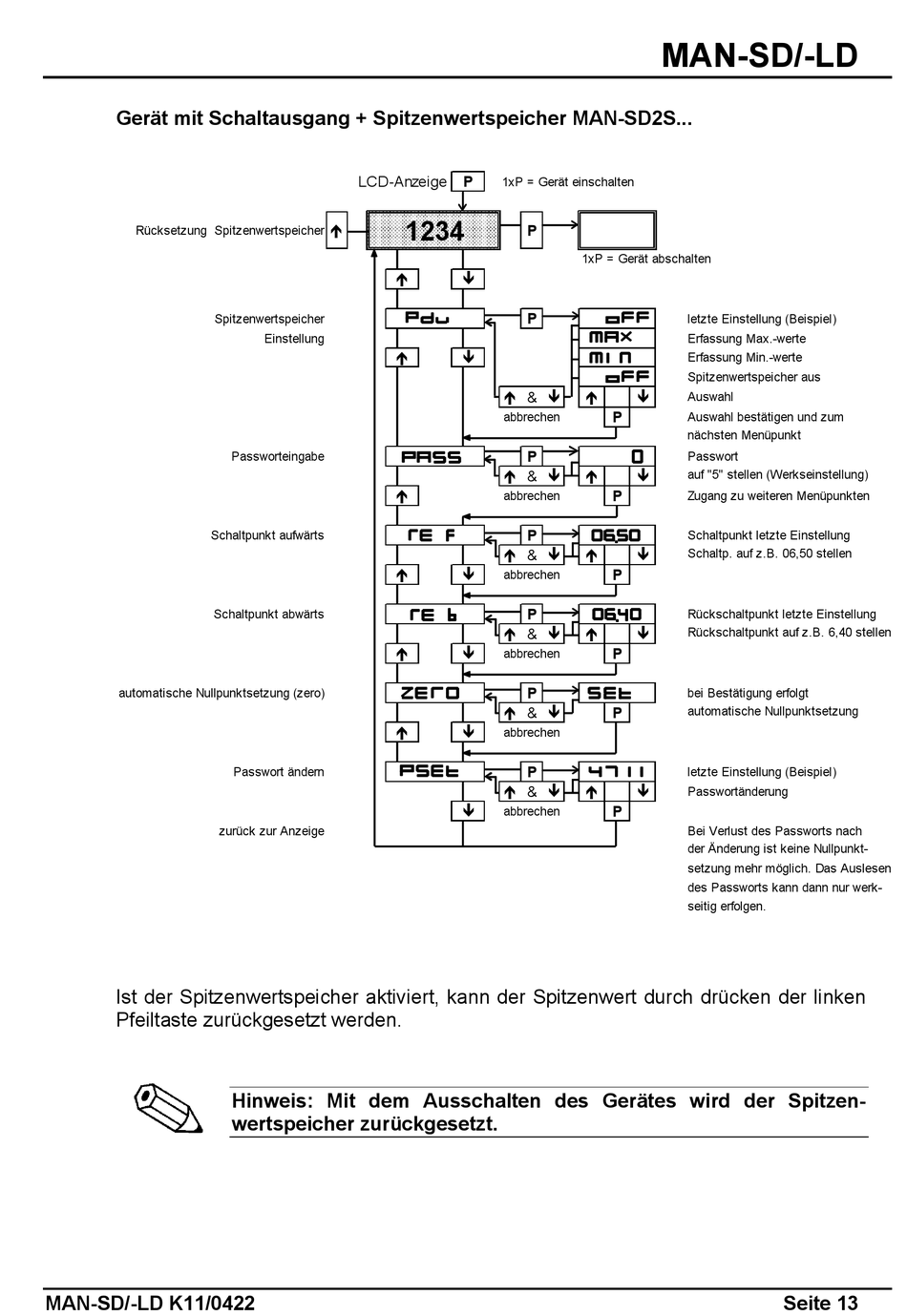

Gerät mit Schaltausgang + Spitzenwertspeicher MAN-SD2S...
Rücksetzung Spitzenwertspeicher
Spitzenwertspeicher
Schaltpunkt aufwärts
Schaltpunkt abwärts
automatische Nullpunktsetzung (zero)
Ist der Spitzenwertspeicher aktiviert, kann der Spitzenwert durch drücken der linken
Pfeiltaste zurückgesetzt werden.
MAN-SD/-LD K11/0422
LCD-Anzeige

Einstellung
Passworteingabe
Passwort ändern
zurück zur Anzeige
Hinweis: Mit dem Ausschalten des Gerätes wird der Spitzen-
wertspeicher zurückgesetzt.
P
1xP = Gerät einschalten
1234
P
 
P
 
 & 
abbrechen
P
 & 

abbrechen
P
 & 
 
abbrechen
P
 & 
 
abbrechen
P
 & 
 
abbrechen
P
 & 

abbrechen
MAN-SD/-LD
1xP = Gerät abschalten
letzte Einstellung (Beispiel)
Erfassung Max.-werte
Erfassung Min.-werte
Spitzenwertspeicher aus
 
Auswahl
P
Auswahl bestätigen und zum
nächsten Menüpunkt
Passwort
auf "5" stellen (Werkseinstellung)
 
P
Zugang zu weiteren Menüpunkten
Schaltpunkt letzte Einstellung
  Schaltp. auf z.B. 06,50 stellen
P
Rückschaltpunkt letzte Einstellung
Rückschaltpunkt auf z.B. 6,40 stellen
 
P
bei Bestätigung erfolgt
P automatische Nullpunktsetzung
letzte Einstellung (Beispiel)
 
Passwortänderung
P
Bei Verlust des Passworts nach
der Änderung ist keine Nullpunkt-
setzung mehr möglich. Das Auslesen
des Passworts kann dann nur werk-
seitig erfolgen.
Seite 13
