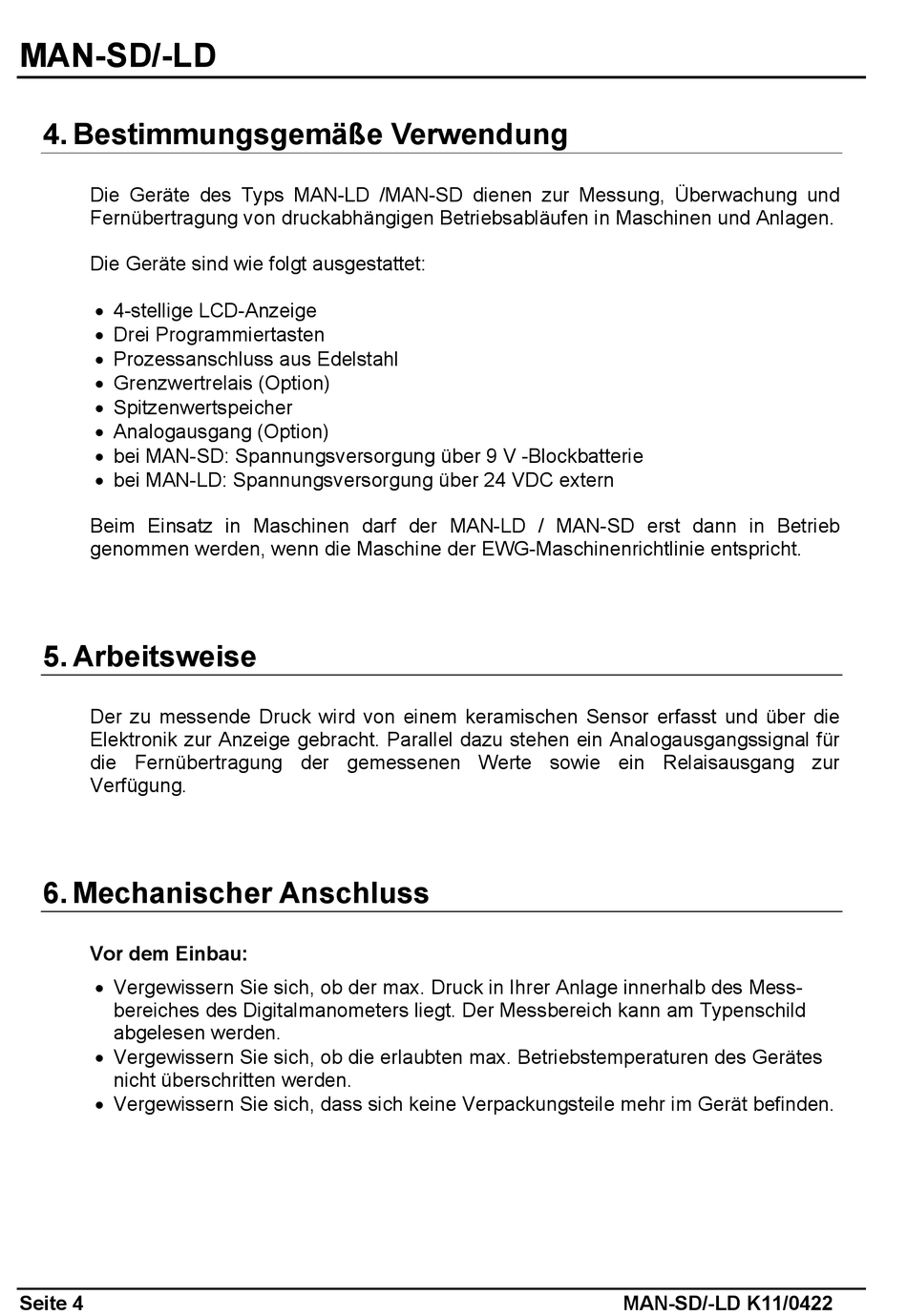

MAN-SD/-LD
4. Bestimmungsgemäße Verwendung
Die Geräte des Typs MAN-LD /MAN-SD dienen zur Messung, Überwachung und
Fernübertragung von druckabhängigen Betriebsabläufen in Maschinen und Anlagen.
Die Geräte sind wie folgt ausgestattet:
4-stellige LCD-Anzeige
Drei Programmiertasten
Prozessanschluss aus Edelstahl
Grenzwertrelais (Option)
Spitzenwertspeicher
Analogausgang (Option)
bei MAN-SD: Spannungsversorgung über 9 V -Blockbatterie
bei MAN-LD: Spannungsversorgung über 24 VDC extern
Beim Einsatz in Maschinen darf der MAN-LD / MAN-SD erst dann in Betrieb
genommen werden, wenn die Maschine der EWG-Maschinenrichtlinie entspricht.
5. Arbeitsweise
Der zu messende Druck wird von einem keramischen Sensor erfasst und über die
Elektronik zur Anzeige gebracht. Parallel dazu stehen ein Analogausgangssignal für
die Fernübertragung der gemessenen Werte sowie ein Relaisausgang zur
Verfügung.
6. Mechanischer Anschluss
Vor dem Einbau:
Vergewissern Sie sich, ob der max. Druck in Ihrer Anlage innerhalb des Mess-
bereiches des Digitalmanometers liegt. Der Messbereich kann am Typenschild
abgelesen werden.
Vergewissern Sie sich, ob die erlaubten max. Betriebstemperaturen des Gerätes
nicht überschritten werden.
Vergewissern Sie sich, dass sich keine Verpackungsteile mehr im Gerät befinden.
Seite 4
MAN-SD/-LD K11/0422
