Inhaltszusammenfassung für Kobold SWK

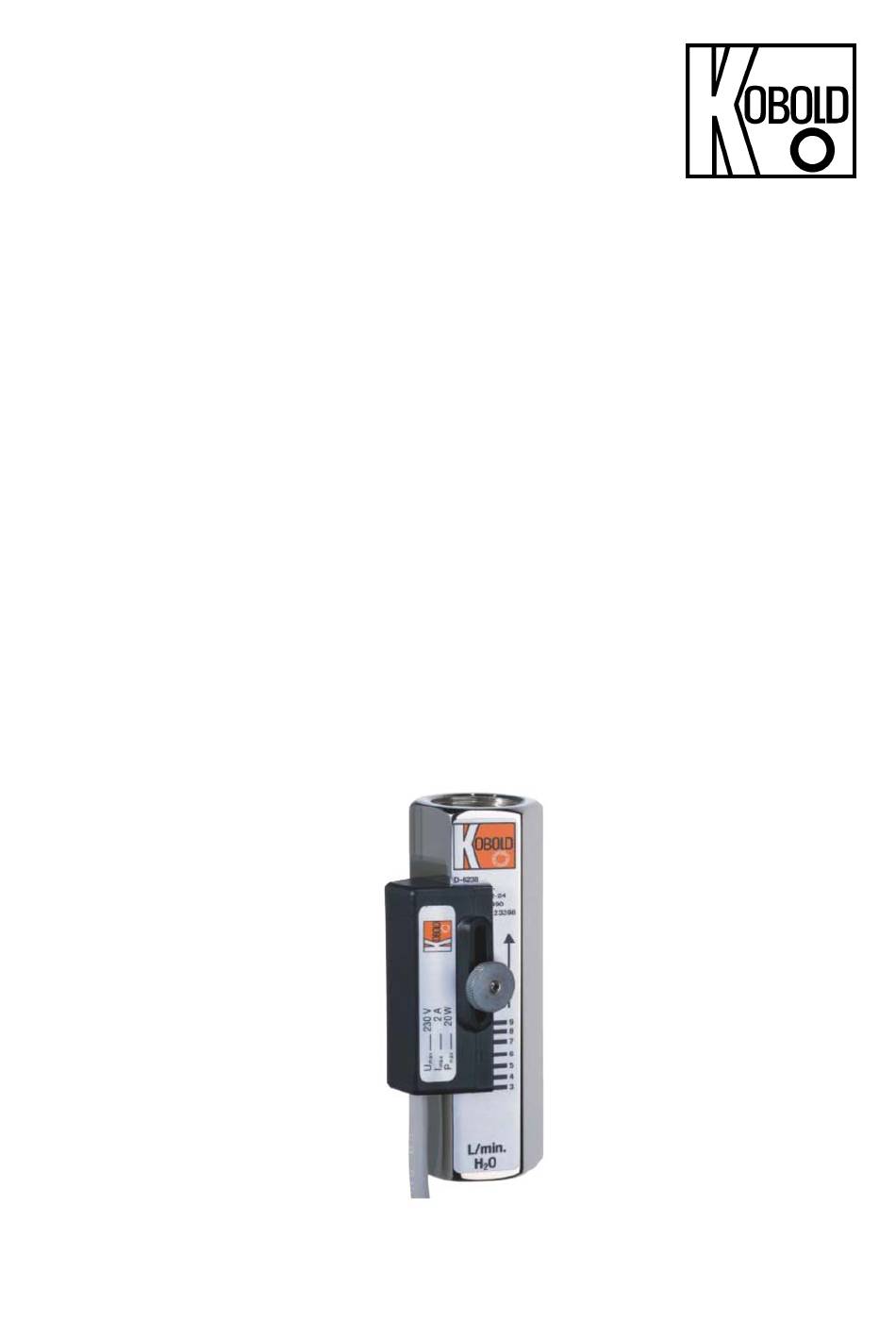

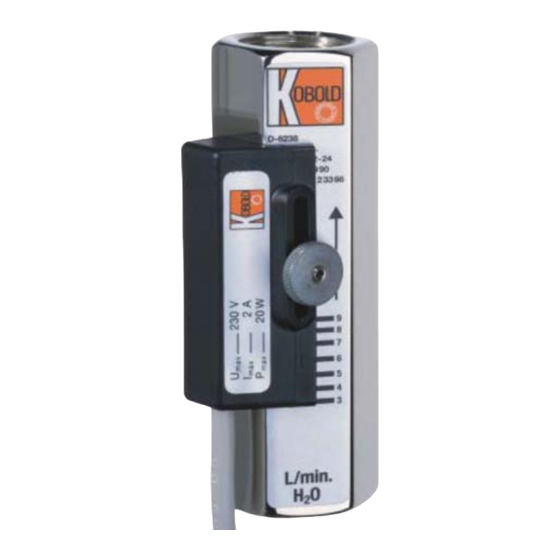

- Seite 1 Bedienungsanleitung für Schwebekörper- Durchflussmesser/-wächter Typ: SWK...
-
Seite 2: Inhaltsverzeichnis
Mechanischer Anschluss ................5 Elektrischer Anschluss .................. 5 Elektrische Inbetriebnahme ................6 8.1. Einstellen des Grenzwertes (SWK-1...) ............6 8.2. Einstellen des Grenzwertes (SWK-2...) ............6 Wartung ......................7 ... -
Seite 3: Hinweis
Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. Nach Maschinenrichtlinie 2006/42/EG Keine CE-Kennzeichnung Beim Einsatz in Maschinen darf der Durchflussmesser/-wächter SWK erst dann in Betrieb genommen werden, wenn die Maschine der EG-Maschinenrichtlinie entspricht. nach Druckgeräterichtlinie 2014/68/EU Keine CE-Kennzeichnung, siehe Artikel 4, Absatz 3, "Gute Ingenieurpraxis",... -
Seite 4: Bestimmungsmäßige Verwendung
4. Bestimmungsmäßige Verwendung Die Geräte der Type SWK werden zur Messung und Überwachung von Flüssig- keitsströmen eingesetzt. Es dürfen nur saubere, niederviskose und homogene Flüssigkeiten gemessen werden, gegen die die verwendeten Materialien bestän- dig sind. Bei höherviskosen Medien kann es zu teils erheblichen Messfehlern kommen. -
Seite 5: Mechanischer Anschluss
Anlage mit den Spannungswerten auf dem Typenschild übereinstimmen. Stellen Sie sicher, dass die elektrischen Versorgungsleitungen stromlos sind. Der Anschluss des bistabilen Reedkontaktes erfolgt über das Kabel am Kontaktgehäuse. Der potentialfreie Kontakt schließt bei übersteigen des eingestellten Durchflusses. SWK K10/0322 Seite 5... -
Seite 6: Elektrische Inbetriebnahme
Richtlinie entspricht. Das Gerät wird betriebsfertig ausgeliefert. Der Schaltpunkt ist auf den untersten Skalenwert eingestellt. 8.1. Einstellen des Grenzwertes (SWK-1...) Lockern Sie die Rändelmutter am Reedkontakt Stellen Sie die Markierung auf dem Kontakt auf den gewünschten Wert auf der Skala am Gehäuse ein. -
Seite 7: Wartung
9. Wartung Im Fall, dass das zu messende Medium nicht verunreinigt ist, sind die Geräte SWK nahezu wartungsfrei. Bei Kalk- oder Ablagerungen an den Innenteilen sollten die Geräte regelmäßig mit einer geeigneten Reinigungsflüssigkeit gesäu- bert werden. Achtung! Vor Beginn der Wartungsarbeiten müssen Sie sicherstellen, dass die Versorgungsleitungen stromlos sind. -
Seite 8: Bestelldaten
IP 68 Kontakt, IP 54 Anzeige Mittlere elektrische Lebensdauer Schaltkontakt (MTTF): Bei max. elektrischer Last: Schaltspiele Bei mittlerer Last (<10% max. Last): 5*10 Schaltspiele Bei niedriger Last (<10V/<1mA): Schaltspiele 11. Bestelldaten Bestelldaten (Bestellbeispiel: SWK-1101) Schaltbereich Anschluss Durchflussmesser/- Schaltkontakt Durchflusswächter L/min. Wasser wächter Material Material... -
Seite 9: Abmessungen
12. Abmessungen SWK K10/0322 Seite 9... -
Seite 10: Eu-Konformitätserklärung
13. EU-Konformitätserklärung Wir, Kobold-Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Schwebekörper-Durchflussmesser/-wächter Typ: SWK... mit den unten angeführten Normen übereinstimmt: EN 61010-1:2020 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen EN 60529:2014 Schutzarten durch Gehäuse (IP-Code) EN IEC 63000:2018 Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe...
