Setting mode
Read out diagnostic data
Value / Wert
Device state memory /
Gerätezustandsspeicher
Reset menu
The following can be done in the Reset menu:
- The power supply is reset to the factory settings.
- The display device is released for linking with other power supplies.
To start or exit the reset menu press the ▲ (UP) and ▼ (DOWN) buttons
simultaneously for longer than 2 seconds.
Exception:
The power supply unit is reset.
The respective reset status is indicated on the right of the display with the
symbols:
˗̶ small "0" at top: reset status inactive
˗̶ small "0" at bottom (rotating): reset status active
Value / Wert
Reset menu /
Reset-Menü
Display
Description

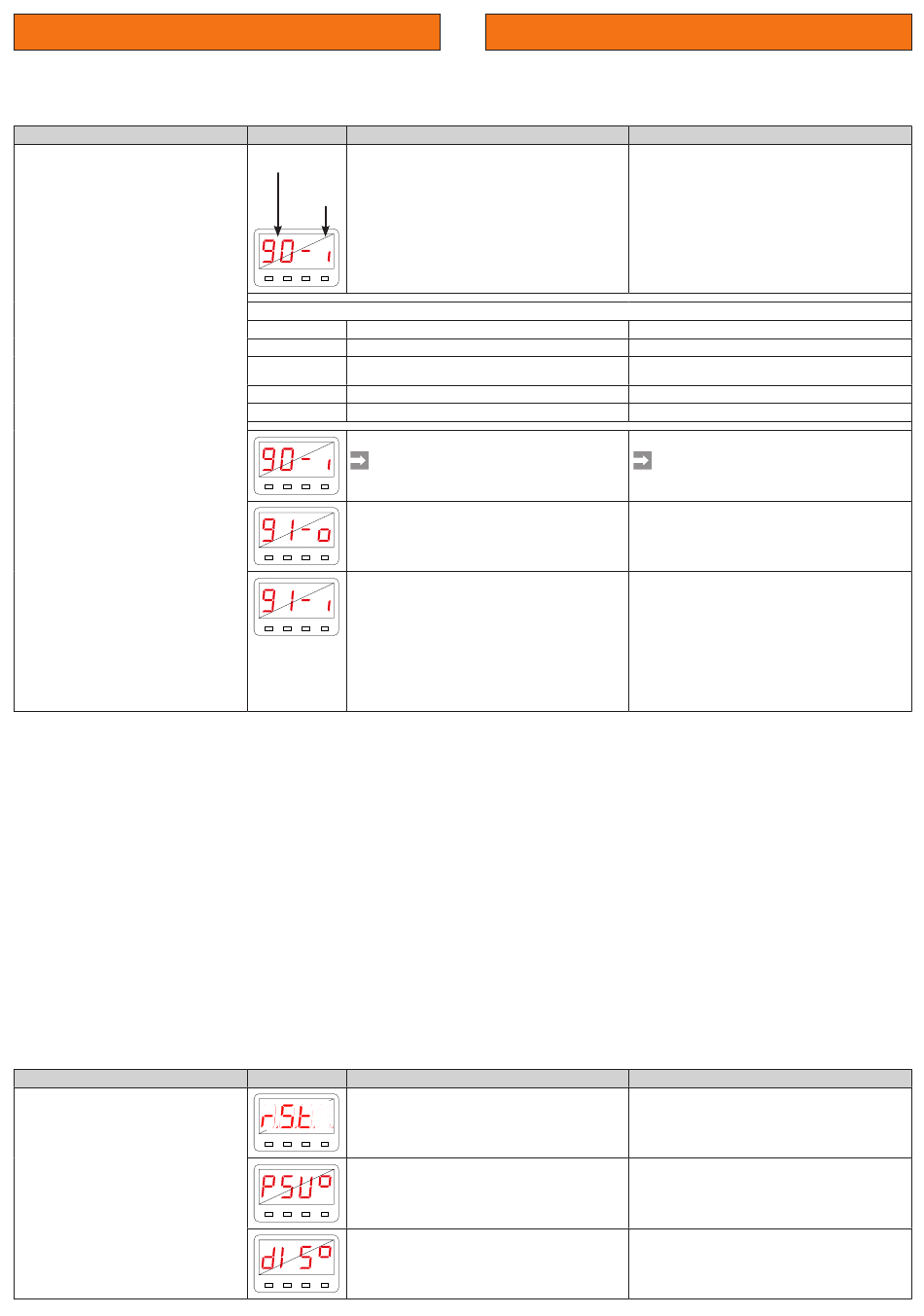

The display device has a memory area for
Device state code /
Gerätezustandscode
reserved device states. This area immediately
follows the "oldest" event in the event memory.
State /
The first two numbers on the display indicate
Status
the device state code. The respective status is
indicated on the right of the display:
small "1": status active
small "0": status inactive
V
A
Apk
Yrs/kh
Device state memory / Gerätezustandsspeicher
90
pre-used, see application 2
91
not linked, see application 3
•
•
•
•
•
•
98
reserved
99
reserved
Example: state code 90, status active
>500 unregistered operating hours
V
A
Apk
Yrs/kh
Example: state code 91, status inactive
The power supply is linked with the display
device.
V
A
Apk
Yrs/kh
Example: state code 91, status active
The power supply is not linked with the display
device. No events can be stored.
V
A
Apk
Yrs/kh
The data is lost
- if the display device and the power supply are
seperated.
or
- in the event of a power supply failure.
Display
Description
To change the display between the power supply
and the display device, press the ▲ (UP) or
▼ (DOWN) button.
V
A
Apk
Yrs/kh
The power supply is indicated with PSU (Power
Supply Unit).
Example:
power supply not reset
V
A
Apk
Yrs/kh
The display device is indicated with diS (dis-
play).
Example:
display device is linked to the power
supply
V
A
Apk
Yrs/kh
Einstellmodus
Diagnosedaten auslesen
Beschreibung
Das Anzeigegerät hat einen Speicherbereich
für reservierte Gerätezustände. Dieser Bereich
folgt unmittelbar nach dem „ältesten" Ereignis im
Ereignisspeicher.
Die ersten beiden Ziffern der Anzeige geben den
Gerätezustandscode an. Der jeweilige Status
wird rechts in der Anzeige angezeigt:
kleine „1": Status aktiv
kleine „0": Status nicht aktiv
bereits in Betrieb, siehe Anwendungsfall 2
nicht gekoppelt, siehe Anwendungsfall 3
•
•
•
reserviert
reserviert
Beispiel: Zustandscode 90, Status aktiv
Beispiel: Zustandscode 91, Status nicht aktiv
Das Netzteil ist mit dem Anzeigegerät gekoppelt.
Beispiel: Zustandscode 91, Status aktiv
Das Netzteil ist nicht mit dem Anzeigegerät ge-
koppelt. Es können keine Ereignisse gespeichert
werden.
Die Daten gehen verloren,
- wenn das Anzeigegerät und das Netzteil
getrennt werden.
oder
- bei Stromversorgungsausfall.
Reset-Menü
Im Reset-Menü kann folgendes durchgeführt werden:
- Das Netzteil wird auf die Werkseinstellung zurückgesetzt.
- Das Anzeigegerät wird zur Kopplung mit anderen Netzteilen freigegeben.
Um das Reset-Menü zu starten oder zu verlassen, drücken Sie gleichzeitig
die Tasten ▲ (UP) und ▼ (DOWN) länger als 2 s.
Ausnahme: Das Netzteil wird zurückgesetzt
Der jeweilige Reset-Status wird mit den Symbolen rechts im Display ange-
zeigt:
˗̶ kleine „0" oben: Reset-Status nicht aktiv
˗̶ kleine „0" unten (drehend): Reset-Status aktiv
Beschreibung
Mit den Tasten ▲ (UP) oder ▼ (DOWN) wech-
selt die Anzeige zwischen dem Netzteil und dem
Anzeigegerät.
Das Netzteil wird mit PSU (Power Supply Unit)
angezeigt.
Beispiel:
Das Anzeigegerät wird mit diS (Display) ange-
zeigt.
Beispiel:
>500 unregistrierte Betriebsstunden
Netzteil nicht zurückgesetzt
Anzeigegerät ist mit dem Netzteil
verlinkt
