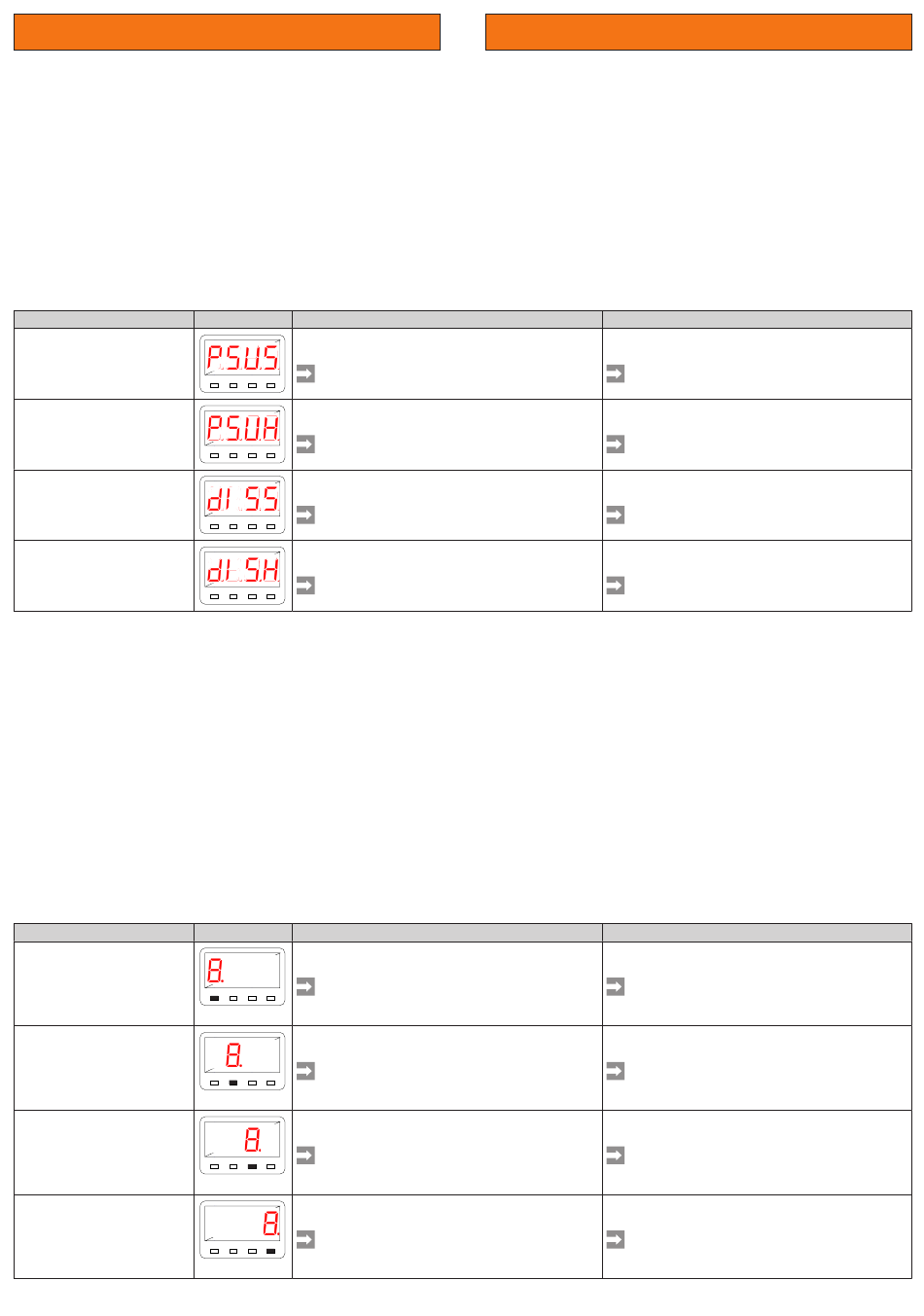

Setting mode
Identifier menu
In the identifier menu you can display following information:
- Software version of the Power Supply Unit
- Hardware version of the Power Supply Unit
- Software version of the display device
- Hardware version of the display device
To start or exit the identifier menu, press the ▲ (UP) and ▼ (DOWN) but-
tons simultaneously for longer than 2 seconds.
Briefly press the ▲ (UP) or ▼ (DOWN) button to switch between the dis-
plays.
Value / Wert
Software version of the
Power Supply Unit /
Software-Version des
Netzteils
Hardware version of the
Power Supply Unit /
Harware-Version des
Netzteils
Software version of the
display device /
Software-Version des
Anzeigegeräts
Harware-Version des
Anzeigegeräts /
- Hardware version of the
display device
Test menu
In the test menu, the function of the display and the LEDs is tested.
To start or exit the test menu, press the ▲ (UP) and ▼ (DOWN) buttons
simultaneously for longer than 2 seconds.
One digit of the display and the LED underneath each form a test unit. (see
table below)
Briefly press the ▲ (UP) button to switch to the next test unit.
Value / Wert
Test unit 1 /
Testeinheit 1
Test unit 2 /
Testeinheit 2
Test unit 3 /
Testeinheit 3
Test unit 4 /
Testeinheit 4
Display
Description
Briefly press the ● (SET) button to display the soft-
ware version
The version is displayed once as scrolling text.
V
A
Apk
Yrs/kh
Briefly press the ● (SET) button to display the hard-
ware version
The version is displayed once as scrolling text.
V
A
Apk
Yrs/kh
Briefly press the ● (SET) button to display the soft-
ware version
The version is displayed once as scrolling text.
V
A
Apk
Yrs/kh
Briefly press the ● (SET) button to display the soft-
ware version
The version is displayed once as scrolling text.
V
A
Apk
Yrs/kh
Display
Description
Briefly press the button ▼ (DOWN) to start the test
sequence.
The LED lights up permanently, the segments
V
A
Apk
Yrs/kh
of the first digit are tested one after the other.
Briefly press the button ▼ (DOWN) to start the test
sequence.
The LED lights up permanently, the segments
V
A
Apk
Yrs/kh
of the second digit are tested one after the
other.
Briefly press the button ▼ (DOWN) to start the test
sequence.
The LED lights up permanently, the segments
V
A
Apk
Yrs/kh
of the third digit are tested one after the
other.
Briefly press the button ▼ (DOWN) to start the test
sequence.
The LED lights up permanently, the segments
V
A
Apk
Yrs/kh
of the fourth digit are tested one after the
other.
Einstellmodus
Identifikations-Menü
Im Identifikations-Menü können folgende Informationen angezeigt werden:
- Software-Version des Netzteils
- Harware-Version des Netzteils
- Software-Version des Anzeigegeräts
- Harware-Version des Anzeigegeräts
Um das Identifikation-Menü zu starten oder zu verlassen, drücken Sie
gleichzeitig die Tasten ▲ (UP) und ▼ (DOWN) länger als 2 s.
Drücken Sie kurz die Tasten ▲ (UP) oder ▼ (DOWN), um zwischen den
Anzeigen zu wechseln.
Beschreibung
Zum Anzeigen der Software-Version, drücken Sie
kurz die Taste ● (SET).
Der Version wird einmal als Lauftext angezeit.
Zum Anzeigen der Hardware-Version, drücken Sie
kurz die Taste ● (SET).
Der Version wird einmal als Lauftext angezeit.
Zum Anzeigen der Software-Version, drücken Sie
kurz die Taste ● (SET).
Der Version wird einmal als Lauftext angezeit.
Zum Anzeigen der Software-Version, drücken Sie
kurz die Taste ● (SET).
Der Version wird einmal als Lauftext angezeit.
Test-Menü
Im Test-Menü wird die Funktion des Displays und der LEDs getestet.
Um das Test-Menü zu starten oder zu verlassen, drücken Sie gleichzeitig
die Tasten ▲ (UP) und ▼ (DOWN) länger als 2 Sekunden.
Jeweils eine Stelle des Displays und die darunter liegende LED bilden eine
Testeinheit. (siehe nachfolgende Tabelle)
Drücken Sie kurz die Taste ▲ (UP) um zwischen den Testeinheiten zu
wechseln.
Beschreibung
Zum Starten der Testsequenz drücken Sie kurz die
Taste ▼ (DOWN).
Die LED leuchtet permanent, die Segmen-
te der ersten Stelle werden nacheinander
getestet.
Zum Starten der Testsequenz drücken Sie kurz die
Taste ▼ (DOWN).
Die LED leuchtet permanent, die Segmente
der zweiten Stelle werden nacheinander
getestet.
Zum Starten der Testsequenz drücken Sie kurz die
Taste ▼ (DOWN).
Die LED leuchtet permanent, die Segmen-
te der dritten Stelle werden nacheinander
getestet.
Zum Starten der Testsequenz drücken Sie kurz die
Taste ▼ (DOWN).
Die LED leuchtet permanent, die Segmen-
te der vierten Stelle werden nacheinander
getestet.
