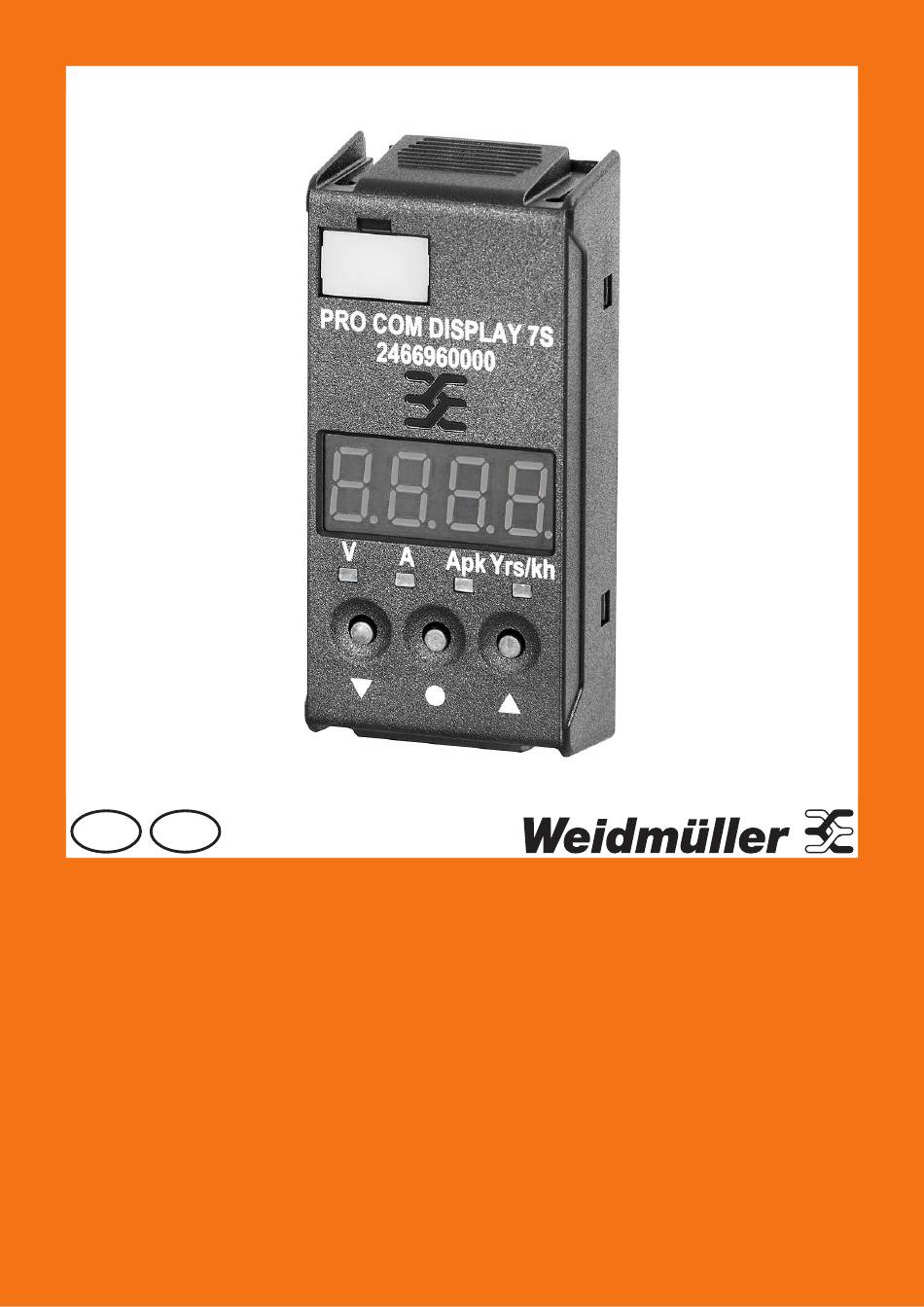

- Seite 1 PRO COM DISPLAY 7S Operating Manual / Bedienungsanleitung The contents of this document are proprietary to Weidmüller and shall not be disclosed, disseminated, copied or used, except for purposes expressly authorized in writing by Weidmüller...
-
Seite 2: Inhaltsverzeichnis
Table of content Inhaltsangabe Overview operating menu........3 Übersicht Bedienmenü ........3 Multimeter mode ..........4 Multimetermodus ..........4 Display output voltage ............4 Anzeige Ausgangsspannung ..........4 Display output current ............4 Anzeige Ausgangsstrom ............ 4 Display peak current ............4 Anzeige Spitzenstrom ............4 Setting mode ............4 Einstellmodus .............4 Parameter settings ............ -
Seite 3: Overview Operating Menu
Overview operating menu Übersicht Bedienmenü ▲ >2s Output Peak Current Current ▲ ▲ ▲ MULTIMETER MODE ▲ Output Voltage ▲ >2s <2s <2s <2s Peak Current Maintenance Runtime Detection Forecast Alarm Time Alarm Time <2s >2s >2s <2s ▲ ▲ Output Peak Maintenance... -
Seite 4: Multimeter Mode
Multimeter mode Multimetermodus Multimeter mode is only available when the display device is plugged into a Der Multimetermodus ist nur verfügbar, wenn das Anzeigegerät auf ein power supply to which it is not linked. Netzteil aufgesteckt wird, mit dem es nicht verbunden ist. In monitoring mode you can display following values: Im Multimetermodus können Sie folgende Werte anzeigen lassen: ˗̶... -
Seite 5: Parameter Settings
Setting mode Einstellmodus Parameter settings Parametereinstellungen Value / Wert Display Description Beschreibung Setting output voltage / Set the output voltage in increments of 100 mV using Stellen Sie die Ausgangsspannung in Schritten von Ausgangsspannung einstellen the ▲ (UP) or ▼ (DOWN) button. 100 mV mit den Tasten ▲... -
Seite 6: Sub Menus
Setting mode Einstellmodus Sub menus Untermenüs Value / Wert Display Description Beschreibung Diagnostic menu / see section “Reading out diagnostic data” siehe Kapitel „Diagnosedaten auslesen“ Diagnosemenü Yrs/kh Reset menu / see section “Reset menu” siehe Kapitel „Reset-Menü“ Reset-Menü Yrs/kh Identifier menu / see section “Identifier menu”... -
Seite 7: Possible Applications
Setting mode Einstellmodus Possible applications Verwendungsmöglichkeiten The display device automatically queries the serial number of the power Das Anzeigegerät fragt automatisch die Seriennummer des Netzteils ab und supply and stores it in the internal data memory. The maintenance forecast speichert sie im internen Datenspeicher. Die Wartungsprognose und die and the remaining runtime are continually calculated and stored. -
Seite 8: Read Out Diagnostic Data
Setting mode Einstellmodus Read out diagnostic data Diagnosedaten auslesen The display device contains a memory for the power supply events and a Das Anzeigegerät enthält einen Speicher für Ereignisse des Netzteils und memory for the state of the display device. einen Speicher für den Gerätezustand des Anzeigegerätes. -
Seite 9: Reset Menu
Setting mode Einstellmodus Read out diagnostic data Diagnosedaten auslesen Value / Wert Display Description Beschreibung Device state memory / The display device has a memory area for Das Anzeigegerät hat einen Speicherbereich Device state code / Gerätezustandscode Gerätezustandsspeicher reserved device states. This area immediately für reservierte Gerätezustände. - Seite 10 Setting mode Einstellmodus Reset menu Reset-Menü Value / Wert Display Description Beschreibung Reset power supply unit / Example: power supply not reset Beispiel: Netzteil nicht zurückgesetzt Netzteil zurücksetzen To reset the power supply to the factory setting, Um das Netzteil in den Werkszustand zurückzu- briefly press the ●...
-
Seite 11: Identifier Menu
Setting mode Einstellmodus Identifier menu Identifikations-Menü In the identifier menu you can display following information: Im Identifikations-Menü können folgende Informationen angezeigt werden: - Software version of the Power Supply Unit - Software-Version des Netzteils - Hardware version of the Power Supply Unit - Harware-Version des Netzteils - Software version of the display device - Software-Version des Anzeigegeräts... -
Seite 12: Forcing Menu
Setting mode Einstellmodus Forcing menu Forcing-Menü In the forcing menu, the 24V I/O connection and the function of the alarm Im Forcing-Menü können der 24V-I/O-Anschluss und die Funtion des Alarm- relay can be tested. relais getestet werden. To start or exit the forcing menu, press the ▲ (UP) and ▼ (DOWN) buttons Um das Forcing-Menü... -
Seite 13: Monitoring Mode
Monitoring mode Überwachungsmodus In monitoring mode you can display the required values. Im Überwachungsmodus können Sie die gewünschten Werte anzeigen lassen. Briefly press the ▲ (UP) and ▼ (DOWN) buttons to switch between the Drücken Sie kurz die Tasten ▲ (UP) und ▼ (DOWN), um zwischen den displays (see page 1 diagram of operating menus). - Seite 14 Yrs/kh Weidmüller Interface GmbH & Co. KG Klingenbergstraße 26 32758 Detmold, Germany T +49 5231 14-0 F +49 5231 14-292083 2845500000 www.weidmueller.com Rev. 00 / 09-2021...
