Setting mode
Forcing menu
In the forcing menu, the 24V I/O connection and the function of the alarm
relay can be tested.
To start or exit the forcing menu, press the ▲ (UP) and ▼ (DOWN) buttons
simultaneously for longer than 2 seconds.
Start state of the outputs in the forcing menu:
State of the digital output (24V I/O): LOW
State of the relay output: OFF
Briefly press the ▲ (UP) or ▼ (DOWN) button to switch between the digital
output and relay output functions.
Value / Wert
Test of the digital output /
Test des digitalen Ausgangs
Test of the relay output /
Test des Relaisausgangs

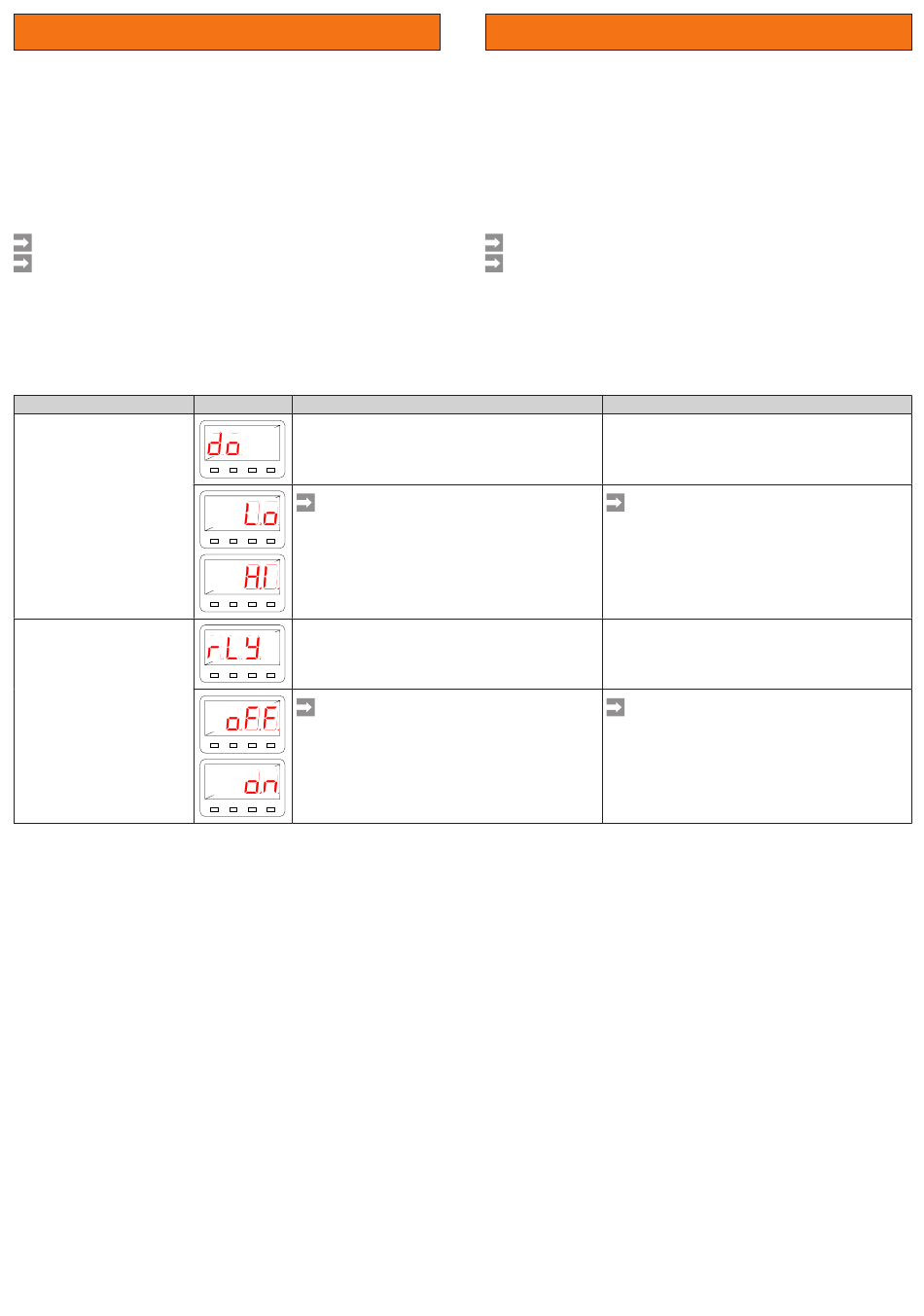

Display
Description
Briefly press the ● (SET) button to display the current
output state.
V
A
Apk
Yrs/kh
Starting state „LOW" of the digital output
(24V I/O) is displayed
V
A
Apk
Yrs/kh
Briefly press the ▲ (UP) or ▼ (DOWN) button to
change the status of the digital output.
V
A
Apk
Yrs/kh
Briefly press the ● (SET) button to display the current
status of the relay output.
V
A
Apk
Yrs/kh
Starting state „OFF" of the relay output is
displayed
V
A
Apk
Yrs/kh
Briefly press the ▲ (UP) or ▼ (DOWN) button to
change the status of the relay output.
V
A
Apk
Yrs/kh
Einstellmodus
Forcing-Menü
Im Forcing-Menü können der 24V-I/O-Anschluss und die Funtion des Alarm-
relais getestet werden.
Um das Forcing-Menü zu starten oder zu verlassen, drücken Sie gleichzei-
tig die Tasten ▲ (UP) und ▼ (DOWN) länger als 2 Sekunden.
Startzustand der Ausgänge im Forcing-Menü:
Zustand des digitalen Ausgangs (24V-I/O): LOW
Zustand des Relaisausgangs: OFF
Drücken Sie kurz die Tasten ▲ (UP) oder ▼ (DOWN), um zwischen den
Funktionen Digitalausgang und Relaisausgang zu wechseln.
Beschreibung
Zum Anzeigen des aktuellen Ausgangszustands,
drücken Sie kurz die Taste ● (SET).
Startzustand „LOW" des digitalen Ausgangs
(24V-I/O) wird angezeigt.
Drücken Sie kurz die Tasten ▲ (UP) oder
▼ (DOWN), um den Status des Digitalausgangs zu
ändern.
Zum Anzeigen des aktuellen Status des Relaisaus-
gangs, drücken Sie kurz die Taste ● (SET).
Startzustand „OFF" des Relaisausgangs wird
angezeigt.
Drücken Sie kurz die Tasten ▲ (UP) oder
▼ (DOWN), um den Status des Relaisausgangs zu
ändern.
12
