Multimeter mode
Multimeter mode is only available when the display device is plugged into a
power supply to which it is not linked.
In monitoring mode you can display following values:
˗̶ Output voltage
˗̶ Output current
˗̶ Peak current
The LED of the unit corresponding to the displayed value flashes.
Briefly press the ▲ (UP) or ▼ (DOWN) button to switch between the dis-
plays (see section „Overview operating menu").

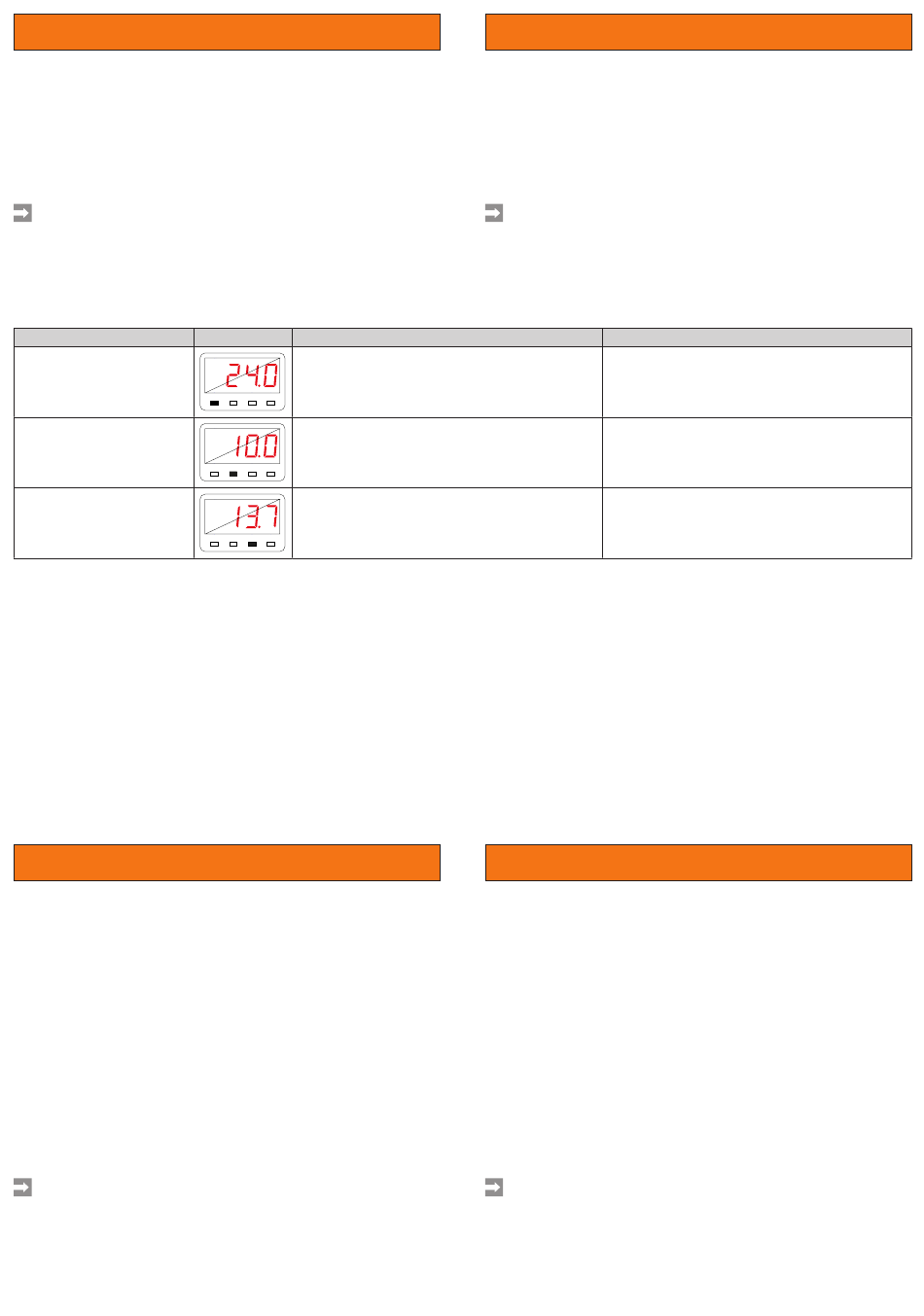

Value / Wert
Display output voltage /
Anzeige Ausgangsspannung
Display output current /
Anzeige Ausgangsstrom
Display peak current /
Anzeige Spitzenstrom
Setting mode
You can perform the following actions in setting mode:
˗̶ Set output voltage
˗̶ Delete peak current storage
˗̶ Set alarm time for the maintenance forecast in years
˗̶ Set the alarm time for the remaining runtime in kilo hours
˗̶ Set the undervoltage threshold
˗̶ Set the mode of operation (single operation or parallel operation) of the
power supply
˗̶ Call up diagnostic menu
˗̶ Call up reset menu
˗̶ Call up identifier menu
˗̶ Call up test menu
˗̶ Call up forcing menu
Press the ● (SET) button for longer than 2 seconds to switch from multime-
ter mode or monitoring mode to setting mode.
The display flashes in setting mode.
Configure the display device as described in the table in the following.
Press the ● (SET) button for longer than 2 seconds to save the settings and
to switch to monitoring mode.
Display
Description
The current output voltage of the power supply is
displayed.
Example: 24.0 V
V
A
Apk
Yrs/kh
The current output current of the power supply is
displayed.
Example: 10.0 A
V
A
Apk
Yrs/kh
The maximum peak current that occurred during
operation is displayed.
Example: 13.7 A
V
A
Apk
Yrs/kh
Multimetermodus
Der Multimetermodus ist nur verfügbar, wenn das Anzeigegerät auf ein
Netzteil aufgesteckt wird, mit dem es nicht verbunden ist.
Im Multimetermodus können Sie folgende Werte anzeigen lassen:
˗̶ Ausgangsspannung
˗̶ Ausgangsstrom
˗̶ Spitzenstrom
Im Multimedermodus blinkt die LED, der zum angezeigten Wert
gehörenden Einheit.
Drücken Sie kurz die Tasten ▲ (UP) oder ▼ (DOWN), um zwischen den
Anzeigen zu wechseln (siehe Kapitel „Übersicht Bedienmenü").
Beschreibung
Die aktuelle Ausgangsspannung des Netzteils wird
angezeigt.
Beispiel: 24.0 V
Der aktuelle Ausgangsstrom des Netzteils wird
angezeigt.
Beispiel: 10.0 A
Der maximale Spitzenstrom, der während des Betrie-
bes aufgetreten ist, wird angezeigt.
Beispiel: 13.7 A
Einstellmodus
Im Einstellmodus können Sie folgende Aktionen durchführen:
˗̶ Ausgangsspannung einstellen
˗̶ Spitzenstromspeicher löschen
˗̶ Alarmzeit für die Wartungsprognose in Jahren einstellen
˗̶ Alarmzeit für die Restlaufzeit in Kilostunden einstellen
˗̶ Unterspannungsschwelle einstellen
˗̶ Betriebsart des Netzteils einstellen (Einzelbetrieb oder Parallelbetrieb)
˗̶ Diagnosemenü aufrufen
˗̶ Reset-Menü aufrufen
˗̶ Identifikations-Menü aufrufen
˗̶ Test-Menü aufrufen
˗̶ Forcing-Menü aufrufen
Drücken Sie die Taste ● (SET) länger als 2 s, um vom Multimeter- oder
Überwachungsmodus in den Einstellmodus zu wechseln.
Im Einstellmodus blinkt die Anzeige.
Konfigurieren Sie das Anzeigegerät, wie nachfolgend in der Tabelle be-
schrieben.
Drücken Sie die Taste ● (SET) länger als 2 s, um die Einstellungen zu spei-
chern und in den Überwachungsmodus zu wechseln.
4
