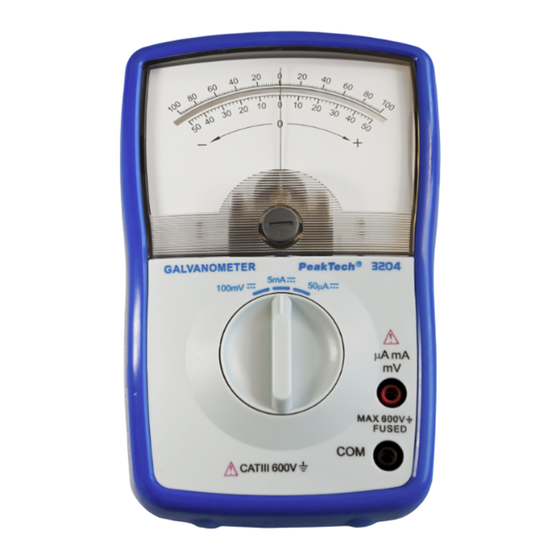

PeakTech 3204 Bedienungsanleitung
Analoges galvanometer
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für PeakTech 3204
Inhaltszusammenfassung für PeakTech 3204
- Seite 1 PeakTech 3204 Bedienungsanleitung / Operation manual Analoges Galvanometer / Analog Galvanometer...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS). Überspannungskategorie III 600 V; Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. - Seite 3 Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen von der Messschaltung abkoppeln. Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen. Warnhinweise am Gerät unbedingt beachten. Gerät darf nicht unbeaufsichtigt betrieben werden Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe...
-
Seite 4: Spezifikationen
1.1. Merkmale Analoge Spiegelskala mit spitzengelagertem Drehspulmesswerke Einfache Bedienbarkeit und kompakte Abmessungen 3 Messbereiche: 100 mV, 50 µA, 5 mA Hoher Eingangswiderstand von 20 k/V Anwendungsbereiche: im Schul- und Ausbildungsbetrieb, Wartung, Produktion, Labor und in der Qualitätskontrolle anwendbar 2. Spezifikationen 2.1. -
Seite 5: Bedienelemente
3. Bedienelemente Anzeige Bereichswahlschalter Nullpunkteinstellung des Zeigers Eingangsbuchse „mV, µA, mA“ Eingangsbuchse „COM“... -
Seite 6: Spannungsmessung Im 100 Mv-Bereich
4. Messverfahren 4.1. Spannungsmessung im 100 mV-Bereich 1.) Wählen Sie mit dem Bereichswahlschalter die 100 mV DC- Position. 2.) Schließen Sie die schwarze Prüfleitung an die COM-Buchse und die rote Prüfleitung an die mA/µA/mV-Buchse an. 3.) Legen Sie die Prüfspitzen parallel über die zu messende Spannungsquelle. -
Seite 7: Strommessung Im 50Μa/5Ma-Bereich
4.2. Strommessung im 50µA/5mA-Bereich Hinweis: Bei unbekanntem Stromwert, wählen Sie immer den höchstmöglichen Messbereich und schalten Sie dann ggf. in den niedrigeren Messbereich um. 1.) Wählen Sie mit dem Bereichswahlschalter die 50 µA- oder 5 mA DC-Position. 2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse und die rote Prüfleitung an die „mA/µA/mV“-Buchse an. -
Seite 8: Auswechseln Der Sicherung
5. Auswechseln der Sicherung Achtung! Vor Abnahme der Rückwand zum Auswechseln der Sicherung, alle Prüfleitungen von den Eingängen abziehen. Defekte Sicherung nur mit einer dem Originalwert und - abmessungen entsprechenden Sicherung ersetzen. Die Abnahme der Rückwand und das Auswechseln der Sicherung darf nur durch qualifiziertes Fachpersonal erfolgen. - Seite 9 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech...
- Seite 18 -17-...
- Seite 19 -18-...
- Seite 20 PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 info@peaktech.de www.peaktech.de...
