9. Klimatechnik und Mechanik
9.2 Mechanik

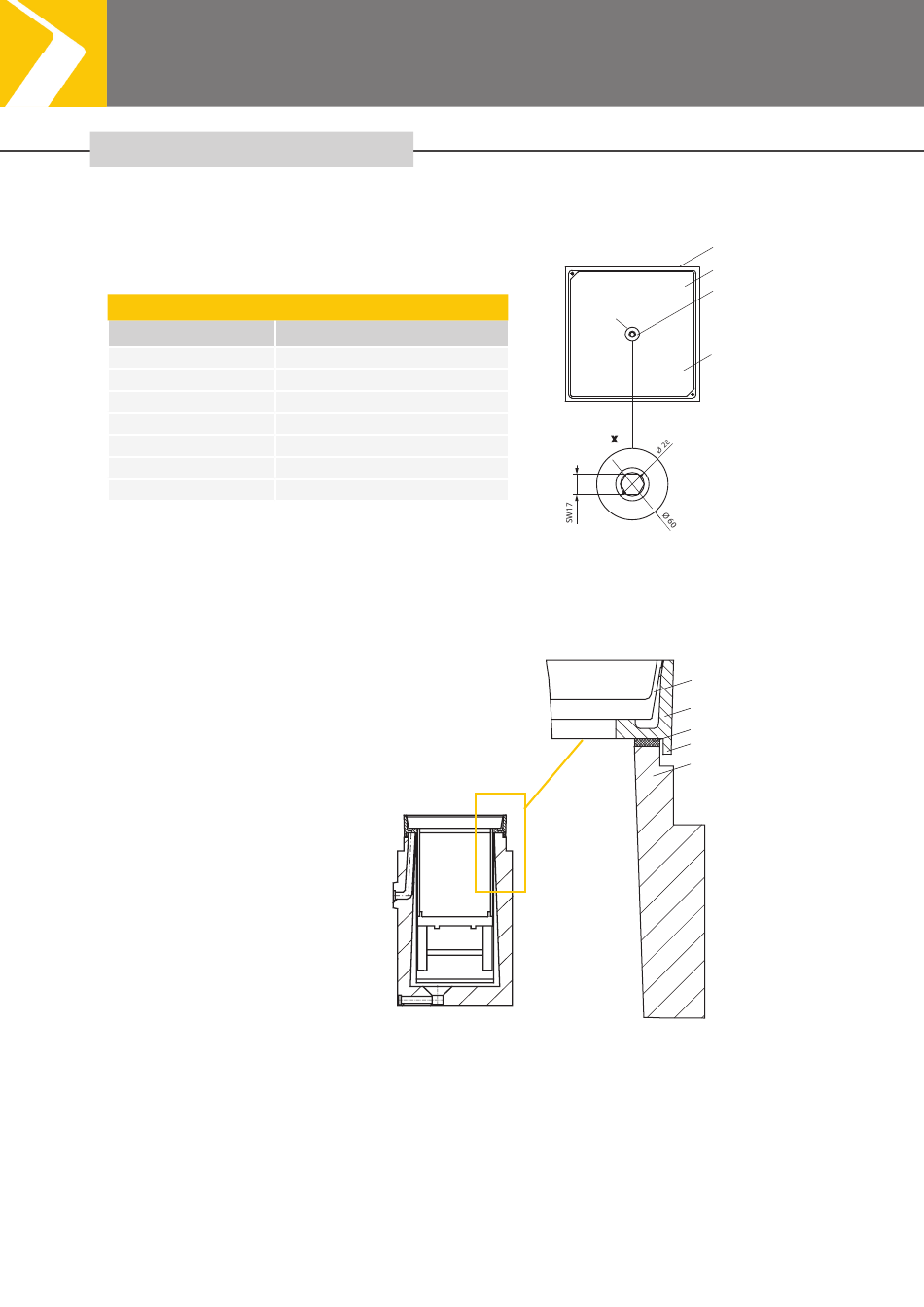

Deckel
Die Deckelaussparung ermöglicht die Oberfl ächenanpassung
an jeden Belag.
Deckelmaße
Typ
SE30
SE50
SEH50
SE56
SEH56
SE80
SEH80
9.3 Deckellagerdichtung
Die Labyrinthtropfkante verhindert das Eindringen
von Oberflächenwasser zwischen Betonschacht
und Deckellager. Das Deckellager ist mit einer
Dichtungsmasse auf den Betonschacht aufgeklebt.
18
auspflasterbare Deckelfläche (HxBxT)
50x304x304mm
50x438x438mm
50x438x438mm
50x520x520mm
50x520x520mm
50x800x640mm
50x800x640mm
Deckellager
Deckel
Spindelantrieb
x
Tiefe für Belag = 50 mm
X
Deckel
Deckellager
Dichtungsmasse
Labyrinthtropfkante
Betonschacht
