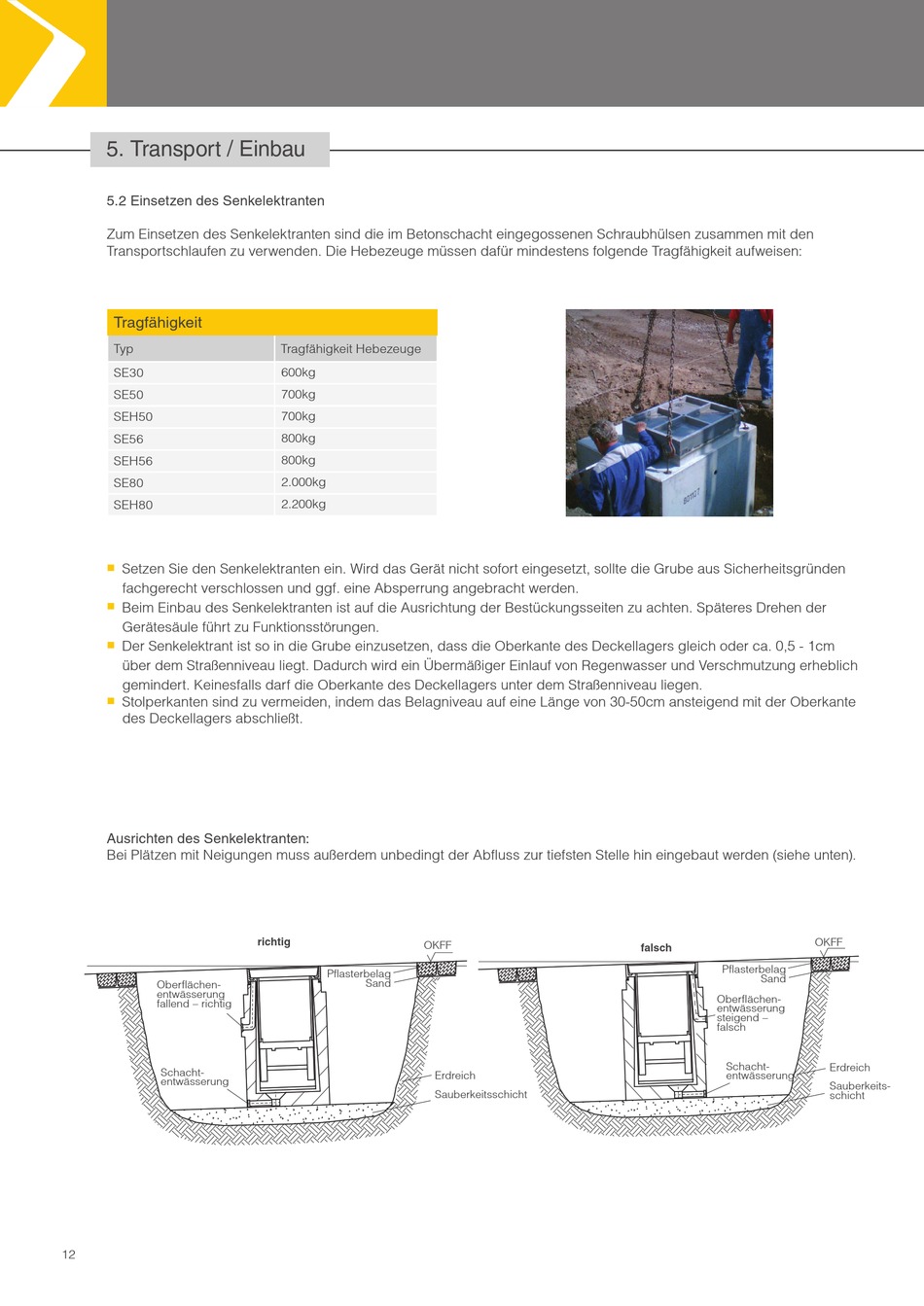

5. Transport / Einbau
5.2 Einsetzen des Senkelektranten
Zum Einsetzen des Senkelektranten sind die im Betonschacht eingegossenen Schraubhülsen zusammen mit den
Transportschlaufen zu verwenden. Die Hebezeuge müssen dafür mindestens folgende Tragfähigkeit aufweisen:
Tragfähigkeit
Typ
SE30
SE50
SEH50
SE56
SEH56
SE80
SEH80
Setzen Sie den Senkelektranten ein. Wird das Gerät nicht sofort eingesetzt, sollte die Grube aus Sicherheitsgründen
fachgerecht verschlossen und ggf. eine Absperrung angebracht werden.
Beim Einbau des Senkelektranten ist auf die Ausrichtung der Bestückungsseiten zu achten. Späteres Drehen der
Gerätesäule führt zu Funktionsstörungen.
Der Senkelektrant ist so in die Grube einzusetzen, dass die Oberkante des Deckellagers gleich oder ca. 0,5 - 1cm
über dem Straßenniveau liegt. Dadurch wird ein Übermäßiger Einlauf von Regenwasser und Verschmutzung erheblich
gemindert. Keinesfalls darf die Oberkante des Deckellagers unter dem Straßenniveau liegen.
Stolperkanten sind zu vermeiden, indem das Belagniveau auf eine Länge von 30-50cm ansteigend mit der Oberkante
des Deckellagers abschließt.
Ausrichten des Senkelektranten:
Bei Plätzen mit Neigungen muss außerdem unbedingt der Abfl uss zur tiefsten Stelle hin eingebaut werden (siehe unten).
Oberflächen-
entwässerung
fallend – richtig
Schacht-
entwässerung
12
Tragfähigkeit Hebezeuge
600kg
700kg
700kg
800kg
800kg
2.000kg
2.200kg
richtig
OKFF
Pflasterbelag
Sand
Erdreich
Sauberkeitsschicht
OKFF
falsch
Pflasterbelag
Sand
Oberflächen-
entwässerung
steigend –
falsch
Schacht-
entwässerung
Erdreich
Sauberkeits-
schicht
