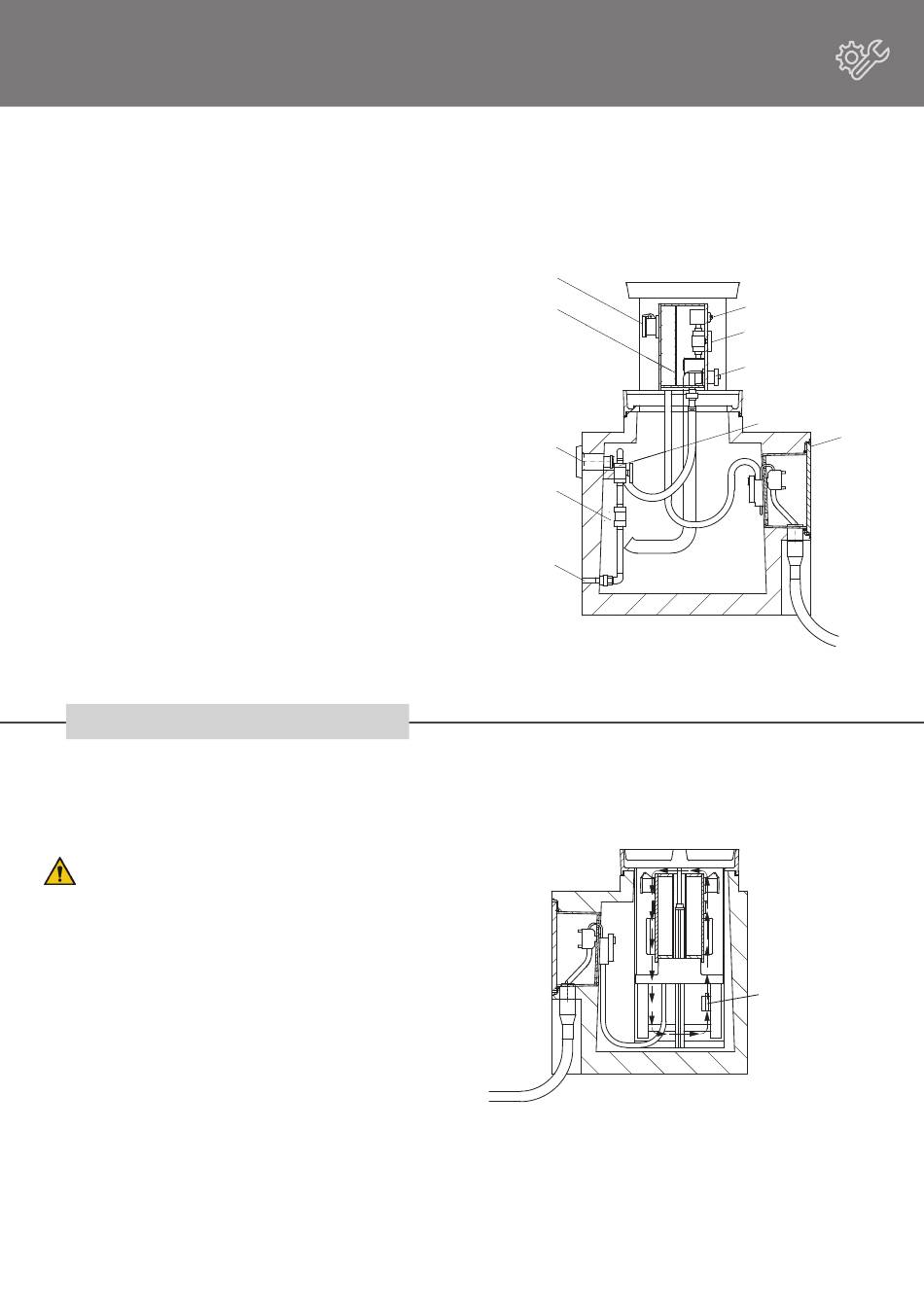

Die innere Verbindung zur Gerätesäule ist werkseitig wie
folgt fertiggestellt:
Wasser:
•
PVC-U Rohrleitung DN20 mit Rückflussverhinderer,
Kugelabsperrventil und 1" Druckschlauchtülle im
Schachtanschlussraum
•
hochflexibler Gummi-Wasserschlauch zur Verbindung
zwischen Festverrohrung im Betonschacht und der
Gerätesäule mit beidseitiger Zugentlastung
•
PVC-U Rohrleitungssystem DN20 mit 1" Schlauchan-
schlusstülle, zweifach Verteiler, Kugelabsperrventil und
Anschlussstück mit Schnellkupplung Typ GK 1".
Schmutzwasser (nur SEH56 und SEH80):
•
Schlauchanschlusstülle DN50 im
Schachtanschlussraum
•
Förderschlauch mit eingegossener Federstahlspirale
DN50
•
PVC-U Anschlussstück mit Schlauchanschlusstülle
und Schnellkupplung Storz 52-C 2" DIN 14 037 in der
Gerätesäule
Achtung:
Kein heißes Öl in den Abfluss gießen!
Temperaturbereich:
0°C bis + 60°C
9. Klimatechnik und Mechanik
9.1 Anschluss Sickerbett
Die Bildung von Eis auf der Oberfl äche des Deckels und
von Kondenswasser im Inneren des Geräts kann durch
die eingebaute Heizung verhindert werden.
Hinweis!
Um den Betonschacht trocken zu halten, muss die Heizung
dauerhaft eingeschaltet sein.
Senkelektrant mit Spindelantrieb - Betriebsanleitung
Steckdose
(Elektro)
Trennwand
Schmutzwasser
Rohrmuffe DN 50
Rückfluss-
verhinderer
Wasser
MS-Muffe 1"
D
Trinkwasser-
Schnellkupplungen
Trinkwasser-
E
W
Absperrventile
Schmutzwasser-
Schnellkupplung
Trinkwasser-
Absperrventil
Heizung
Kabel-
anschluss-
kasten
(Elektro)
17
