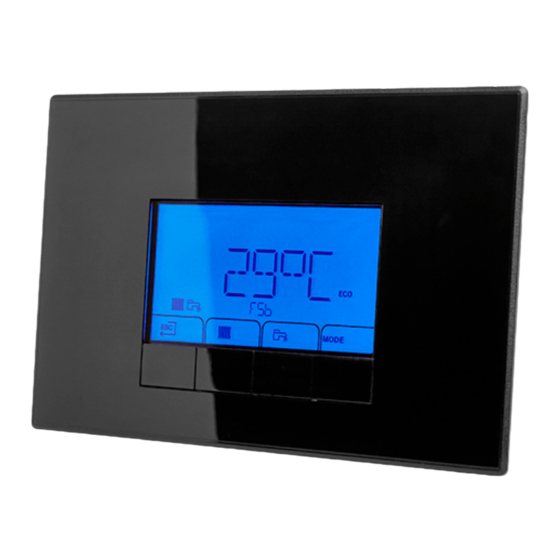

REMEHA HMI S-Control Installations- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. REMEHA Anleitungen
  4. Schalttafel
  5. HMI S-Control
  6. Installations- und bedienungsanleitung
REMEHA HMI S-Control Installations- Und Bedienungsanleitung

REMEHA HMI S-Control Installations- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für HMI S-Control:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Deutschland
de
Installations- und Bedienungsanleitung
Schaltfeld
HMI S-Control

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMEHA HMI S-Control

Inhaltszusammenfassung für REMEHA HMI S-Control

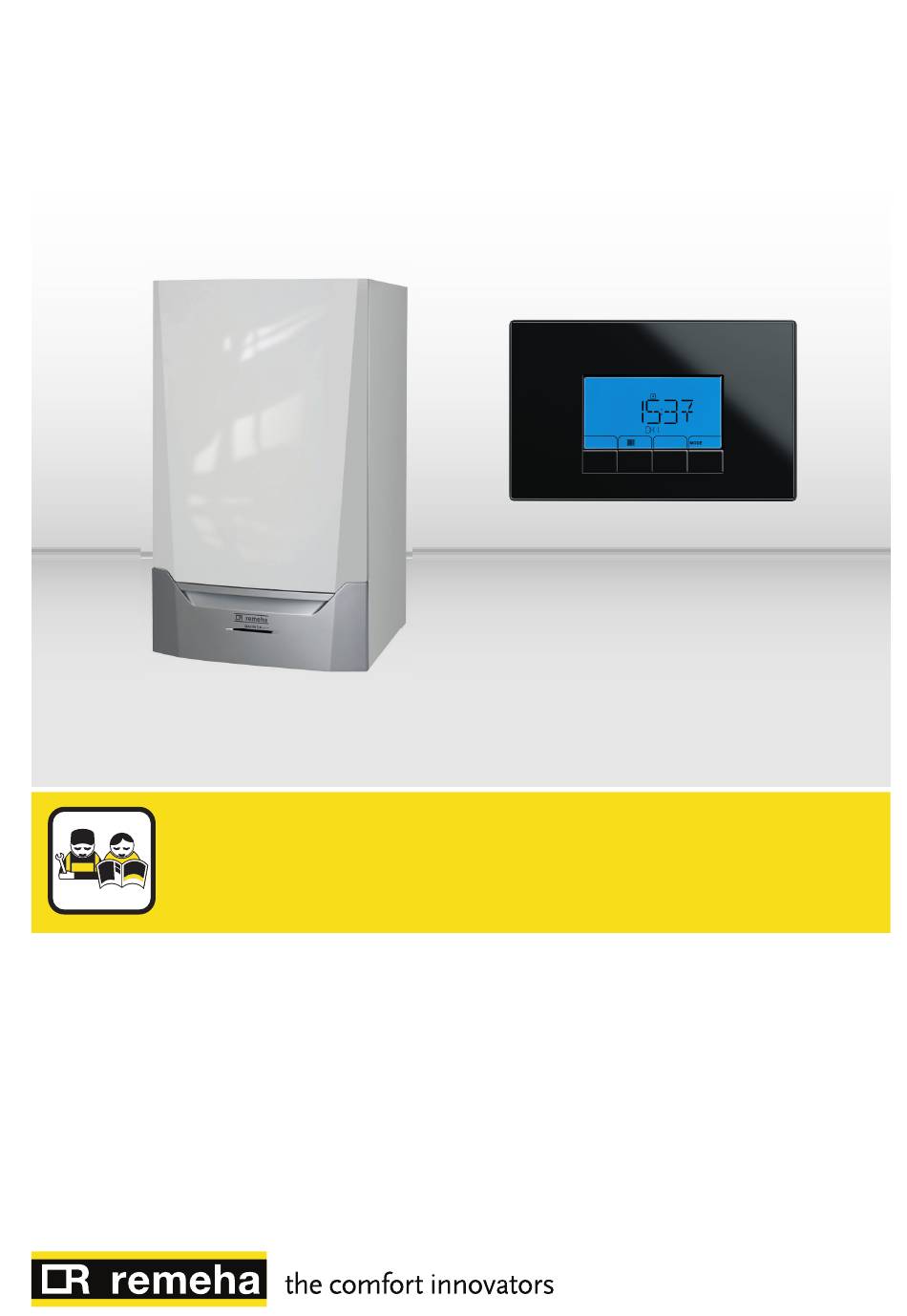

  • Seite 1 Deutschland Installations- und Bedienungsanleitung Schaltfeld HMI S-Control...
  • Seite 2 Sehr geehrter Kunde, Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und heben Sie es zum späteren Nachlesen an einem sicheren Ort auf. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir die regelmäßige Wartung des Produktes.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ..................4 Verantwortlichkeiten .

  • Seite 4: Sicherheit

    1 Sicherheit Sicherheit Verantwortlichkeiten 1.1.1 Pflichten des Herstellers Unsere Produkte werden in Übereinstimmung mit den Anforderungen der geltenden Richtlinien gefertigt. Daher werden sie mit der Kennzeich­ nung und sämtlichen erforderlichen Dokumenten ausgeliefert. Im Interes­ se der Qualität unserer Produkte streben wir beständig danach, sie zu ver­ bessern.

  • Seite 5: Zu Dieser Anleitung

    2 Zu dieser Anleitung Zu dieser Anleitung Zusätzliche Dokumentation Diese Anleitung gehört zur Dokumentation, die im Lieferumfang dieses Heizkessels enthalten ist. Benutzte Symbole 2.2.1 In der Anleitung verwendete Symbole In dieser Anleitung gibt es verschiedene Gefahrenstufen, um die Aufmerk­ samkeit auf spezielle Anweisungen zu lenken. Damit möchten wir die Si­ cherheit der Benutzer erhöhen, Probleme vermeiden und den ordnungs­...

  • Seite 6: Technische Angaben

    3 Technische Angaben Technische Angaben Zulassungen 3.1.1 Richtlinien Dieses Produkt entspricht den Anforderungen der folgenden Europäischen Richtlinien und Normen: 2006/95/EG Richtlinie für Schwachstrom 2004/108/EG Richtlinie über elektromagnetische Verträglichkeit 7616142 - v.03 - 16022016...

  • Seite 7: Beschreibung Bedieneinheit

    4 Beschreibung Bedieneinheit Beschreibung Bedieneinheit Beschreibung der Tasten Abb.1 Tasten des Schaltfelds 1 ESC ( ) oder -Taste 2 Heiztemperaturen oder -Taste 3 Warmwassertemperaturen oder -Taste oder BESTÄTIGUNGS- ( )-Taste 4.1.1 Tastenfunktionen Abb.2 Funktionstasten Rückkehr zur vorherigen Menüebene, ohne die vorgenommenen Änderungen zu speichern Manuelle Entstörung Aufrufen der Heizungsparameter...

  • Seite 8: Inbetriebnahme

    5 Inbetriebnahme Inbetriebnahme Einschalten des Schaltfelds Das Schaltfeld HMI S-control ist betriebsbereit, sobald der Netzanschluss des Heizkessels eingeschaltet wird. Das Inbetriebnahmeprogramm startet und kann nicht unterbrochen wer­ den. Programmstart Während der Hochlaufphase erscheinen verschiedene kurze Informatio­ nen auf dem Bildschirm.

  • Seite 9: Bedienung

    6 Bedienung Bedienung Verwendung der Bedieneinheit 6.1.1 Navigation in den Menüs Abb.3 Aktivieren des Bildschirms 1. Zum Aktivieren des Bildschirms eine beliebige Taste drücken. Das Hauptdisplay mit Zeit und Datum erscheint. MW-3000377-01 Abb.4 Aufrufen der Menüs 2. Drücken Sie gleichzeitig die beiden rechten Tasten, um zur Menü­ ebene zu gelangen.

  • Seite 10: Einstellen Von Zeit Und Sprache

    6 Bedienung Einstellen von Zeit und Sprache Hinweis: Zuerst die gewünschte Sprache einstellen, danach Zeit, Tag und Datum, bevor das Schaltfeld weiter genutzt wird. 6.2.1 Einstellen der Sprache 1. Zum Benutzermenü navigieren. Abb.11 Aufrufen des Benutzermenüs 2. Taste drücken, um das Benutzermenü zu öffnen. Parameter erscheint.

  • Seite 11: Ausschalten

    6 Bedienung Abb.21 Zeit ändern 6. Taste oder drücken, um die Zeit zu ändern. 7. Taste drücken, um den Wert zu bestätigen. 8. Taste wiederholt drücken, um auf folgende Menüauswahlen zu­ zugreifen. 9. Taste zweimal drücken, um zur Hauptanzeige zurückzukehren. MW-3000355-01 Ausschalten 6.3.1 Ausschalten der Zentralheizung...

  • Seite 12: Einstellungen

    7 Einstellungen Einstellungen Parameterbeschreibungen Tab.3 Werkseinstellung für Parameter auf Benutzerebene Parameter Beschreibung Einstellbereich Quinta Ace160 Manuellen Modus aktivieren 0 = Aus 1 = Ein (mit Sollwert der Vorlauftemperatur im manu­ ellen Betrieb) 2 = Wetterkompensiert (Vorlauftemperatur entspre­ chend der Heizkurve) ZH aktivieren 0 = Aus 1 = Ein...
  • Seite 13 7 Einstellungen Tab.4 Werkseinstellung für Parameter auf Fachhandwerkerebene Parameter Beschreibung Einstellbereich Quinta Ace160 Abschalt-Eingangsfunktion 0 = Nicht in Gebrauch 1 = Abschaltung ohne Frostschutz 2 = Abschaltung mit Frostschutz 3 = Sperrung mit Frostschutz (nur Pumpe) Mindestwasserdruck WPS 0 - 7 bar 0 = Kein Mindestwert Wartezeit für Freigabe 0 bis 255 Sekunden...
  • Seite 14 7 Einstellungen Parameter Beschreibung Einstellbereich Quinta Ace160 Gebläsestartdrehzahl für ZH U/min 2200 Gasdrucküberwachung GPS 0 = Nicht angeschlossen 1 = Angeschlossen ΔT Zurückmodulation 5 bis 25 ºC Durchschnittlicher Vorlauftemperatur­ 0 - 255 Sekunden faktor Gasleckkontrolle VPS 0 = Nicht angeschlossen 1 = Angeschlossen Mindestlaufzeit des Brenners 0 bis 20 Minuten...

  • Seite 15: Parameter Ändern

    7 Einstellungen Parameter Beschreibung Einstellbereich Quinta Ace160 Statusmeldung Relais 2 0 = Aus 1 = Wird geschaltet bei gesperrtem Heizkessel 2 = Wird geschaltet bei nicht gesperrtem Heizkessel 3 = Wird geschaltet bei laufendem Heizkessel 4 = Wird geschaltet bei nicht laufendem Heizkessel 5 = Reserveeinstellung 6 = Reserveeinstellung 7 = Wird geschaltet bei einer Wartungsmeldung des...

  • Seite 16: Ändern Der Zh-Vorlauftemperatur

    7 Einstellungen Abb.30 Wert ändern 5. Taste oder drücken, um den Wert des Parameters zu ändern. MW-3000334-01 Abb.31 Neuen Wert bestätigen 6. Taste drücken, um den neuen Parameterwert zu bestätigen. MW-3000335-01 Abb.32 Rückkehr zur Hauptanzeige 7. Taste zweimal drücken, um zur Hauptanzeige zurückzukehren. MW-3000311-01 7.2.2 Ändern der ZH-Vorlauftemperatur Abb.33 Vorlauftemperatur auswählen...

  • Seite 17: Einstellen Des Tagesprogramms

    7 Einstellungen Abb.42 Zurück zur Hauptanzeige 5. Zum Zurückkehren zur Hauptanzeige die Taste einmal drücken. MW-3000370-01 7.2.4 Einstellen des Tagesprogramms Hinweis: Tagesprogramm durch Ändern des Parameters von 1 (= Handbedienung) auf 0 (= Tagesprogramm) aktivieren. 1. Zum Zählermenü navigieren. Abb.43 Zählermenüs aufrufen 2.

  • Seite 18: Ändern Von Fachhandwerkerparametern

    7 Einstellungen Tagtemperatur Nachtabsenkung 9. Schritte 3 bis 5 wiederholen, um die Schaltzeiten (S1 bis S6) und den dazugehörigen Status (C1 bis C6) zu definieren. 10. Taste drücken, um zum Hauptdisplay zurückzukehren. Beispiel: Zeiten Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag 06:00 C1 =ON...

  • Seite 19: Einstellung Der Maximalen Ausgangsleistung Für Zentralheizung

    7 Einstellungen Abb.54 Auswahl bestätigen 6. Taste drücken, um den Wert zu bestätigen. MW-3000336-01 Abb.55 Wert ändern 7. Taste oder drücken, um den Wert des Parameters zu ändern. MW-3000337-01 Abb.56 Neuen Wert bestätigen 8. Taste drücken, um den neuen Parameterwert zu bestätigen. MW-3000338-01 Abb.57 Rückkehr zur Hauptanzeige 9.

  • Seite 20: Aktivieren Des Schornsteinfegermodus (Erzwungene Teillast Für Volllast)

    7 Einstellungen Abb.62 Werkseinstellung auswählen 5. Taste gedrückt halten, bis angezeigt wird. MW-3000342-01 Abb.63 Erste Werkseinstellung CN1 6. Taste drücken, um die erste Werkseinstellung zu öffnen: MW-3000343-01 Abb.64 Wert CN1 ändern 7. Taste oder drücken, um den Wert anzupassen. Hinweis: Wert vom entsprechenden Typenschild übernehmen: : Siehe Typenschild MW-3000344-01...

  • Seite 21: Ändern Der Parameter Für Leiterplatte Scb-01

    7 Einstellungen Abb.73 Einen neuen Wert bestätigen 5. Taste drücken, um einen neuen Parameterwert zu bestätigen. Der Heizkessel befindet sich nun im manuellen Modus. MW-3000304-01 Abb.74 Rückkehr zur Hauptanzeige 6. Taste zweimal drücken, um zur Hauptanzeige zurückzukehren. Der manuelle Modus ist ausgeschaltet. MW-3000305-01 7.2.10 Ändern der Parameter für Leiterplatte SCB-01 1.

  • Seite 22: Ausführung Der Automatischen Erkennungsfunktion

    7 Einstellungen Abb.83 Auswahl der Leiterplatte bestätigen 14. Taste drücken, um die Auswahl zu bestätigen. 15. Taste gedrückt halten Quinta Ace angezeigt wird. 16. Taste drücken, um die Auswahl zu bestätigen. MW-3000339-01 Abb.84 Rückkehr zur Hauptanzeige 17. Zum Zurückkehren zur Hauptanzeige die Taste einmal drücken.

  • Seite 23: Status Und Substatus

    7 Einstellungen Wert Beschreibung Einheit Wärmetauscher-Temperatur °C Rücklauftemperatur °C Wasserdruck Heizanforderung ein/aus (0 = keine Heizanforderung) Leistung Außentemperatur (nur wenn ein Außenfühler angeschlossen ist) °C Analogeingang (0-10 V) Außenfühler angeschlossen Drehzahl des Gebläses U/min Gebläsedrehzahl (Sollwert) U/min Gasdrucküberwachung GPS Ionisationsstrom Gasleckkontrolle VPS Softwareversion Parameterversion...

  • Seite 24: Auslesen Von Wasserdruck Und Vorlauftemperatur

    7 Einstellungen Substatus Brenner läuft Vorzündung Hauptzündung Flammenüberwachung Zwischenlüftung Temperaturüberwachung Begrenzte Temperatursteuerung (ΔT-Schutz) Leistungsregelung Temperaturgradient Schutzstufe 1 (herabmodulieren) Temperaturgradient Schutzstufe 2 (Teillast) Temperaturgradient Schutzstufe 3 (Blockieren) Modulation: Steigerung zum Schutz der Flamme Temperatur Stabilisierungszeit Kaltstart Brenner ausgeschaltet Nachbelüftung Schließen der externen Abgas-/Gasventilklappe Rezirkulation Sicherheitsabschaltung Gebläsestopp Begrenzte Leistung...

  • Seite 25: Auslesen Des Zählermenüs

    7 Einstellungen Abb.94 Rückkehr zur Hauptanzeige 5. Taste zweimal drücken, um zur Hauptanzeige zurückzukehren. MW-3000341-01 Auslesen des Zählermenüs 1. Zum Zählermenü navigieren. Abb.95 Aufrufen des Zählermenüs 2. Taste drücken, um die Anzeige für Betriebsstunden/Tagespro­ gramm/Zeit zu öffnen. MW-3000320-01 Abb.96 Das Zählermenü erscheint. 3.

  • Seite 26: Fehlerbehebung

    8 Fehlerbehebung Fehlerbehebung Blockierung Beim (vorübergehenden) Sperrmodus handelt es sich um einen Status des Heizkessels, der durch einen anormalen Zustand erzeugt wird. Das Display zeigt einen Sperrcode an (zum Beispiel ) zusammen mit dem Symbol . Die Steuereinheit versucht mehrmals den Heizkessel erneut zu starten.

  • Seite 27: Sperrung

    8 Fehlerbehebung Sperrcode Beschreibung Vorlauftemperatursensor über Normalbereich (Maximalthermostat): Mangelhafte Verbindung: Verkabelung und Anschlüsse überprüfen Falsch angebrachter Sensor: Überprüfen, ob der Fühler korrekt montiert ist Fühler defekt: Fühler austauschen Kein Durchfluss oder unzureichender Durchfluss: Zirkulation überprüfen (Richtung, Pumpe, Ventile) Wasserdruck überprüfen Sauberkeitszustand des Kesselkörpers überprüfen Maximale Abgastemperatur überschritten: Warten, bis die Abgastemperatur gesunken ist...

  • Seite 28: Fehlercodes

    Fehlercode notieren. Hinweis: Der Fehlercode wird zur schnellen und richtigen Auffindung des Fehlers und für den Kundendienst durch Remeha benötigt. Zwei Sekunden lang die -Taste drücken. Wenn der Fehlercode wei­ terhin erscheint, die Ursache in der Fehlertabelle nachlesen und die Lö­...
  • Seite 29 8 Fehlerbehebung Fehlercode Beschreibung Sperreingang ist aktiv: Externe Ursache: Externe Ursache beheben Parametereinstellung falsch: Parameter überprüfen CSU-Zeitüberschreitung: oder Mangelhafte Verbindung: Verkabelung und Steckverbinder überprüfen CSU defekt: CSU ersetzen Kommunikationsfehler der Sicherheitsleiterplatte: Mangelhafte Verbindung: Verkabelung und Steckverbinder überprüfen Störung an der Steuereinheit: Steuereinheit ersetzen. Sicherheitsparameter nicht OK: Mangelhafte Verbindung: Verkabelung und Steckverbinder überprüfen Vorlauftemperaturfühler kurzgeschlossen:...

  • Seite 30: Warnung

    8 Fehlerbehebung Fehlercode Beschreibung Gebläsestörung: Mangelhafte Verbindung: Verkabelung und Steckverbinder überprüfen Gebläse arbeitet, wenn es nicht arbeiten dürfte: Auf übermäßigen Schornsteinzug prüfen Gebläse defekt: Gebläse ersetzen Gasventil defekt: Mangelhafte Verbindung: Verkabelung und Steckverbinder überprüfen Gasventil defekt: Gasventil ersetzen Warnung Wenn absehbar ist, dass sich eine Situation zu einer Störung entwickelt, liefert der Heizkessel bei einigen Funktionsstörungen zuerst eine War­...

  • Seite 31: Auslesen Des Fehlerspeichers

    8 Fehlerbehebung 8.4.1 Auslesen des Fehlerspeichers 1. Zum Störungsmenü navigieren. Abb.97 Aufrufen des Störungsmenüs 2. Zum Öffnen des Störungsmenüs die Taste drücken. Hinweis: Das Störungsmenü ist nur verfügbar, wenn das Symbol blinkt. MW-3000317-01 Abb.98 Anzeigen von Fehlermeldungen 3. Taste drücken, um die Fehlermeldungen anzuzeigen. XX ist die Anzahl der gespeicherten Fehlermeldungen.
  • Seite 32 8 Fehlerbehebung 7616142 - v.03 - 16022016...
  • Seite 33 8 Fehlerbehebung 7616142 - v.03 - 16022016...
  • Seite 34 8 Fehlerbehebung 7616142 - v.03 - 16022016...
  • Seite 35 © Copyright Alle technischen und technologischen Informationen in diesen technischen Anweisungen sowie alle Zeichnungen und techni­ schen Beschreibungen bleiben unser Eigentum und dürfen ohne vorherige schriftliche Zustimmung nicht vervielfältigt werden. Änderungen vorbehalten.
  • Seite 36 Remeha GmbH Rheiner Strasse 151 48282 Emsdetten Tel: +49 2572 9161 - 0 Fax: +49 2572 9161 - 102 E-mail: info@remeha.de Internet: www.remeha.de 7616142 - v.03 - 16022016 7616142...
