Funktionsbeschreibung
Eine Lötspitze aufnehmen

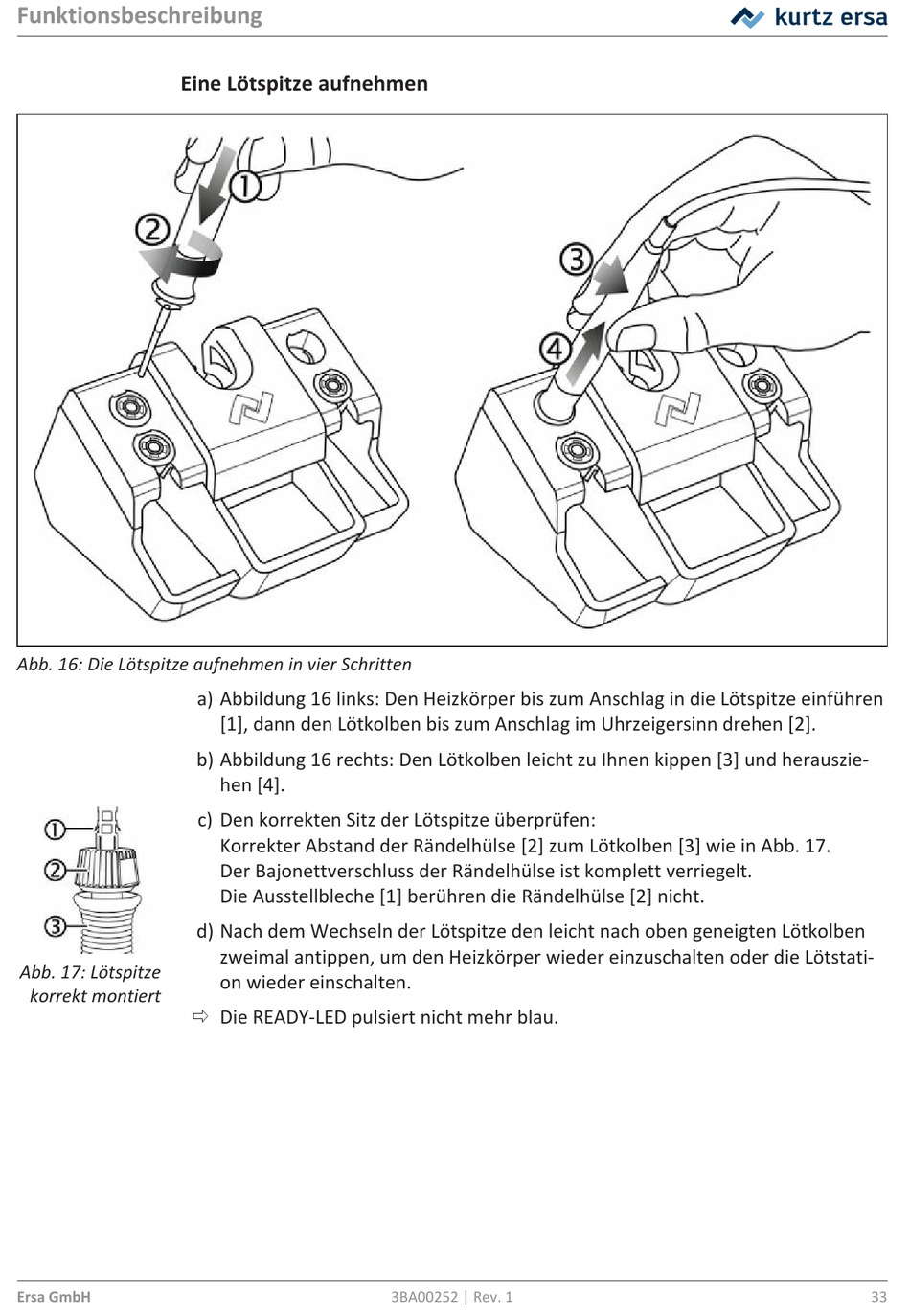

Abb. 16: Die Lötspitze aufnehmen in vier Schritten
Abb. 17: Lötspitze
korrekt montiert
Ersa GmbH
a) Abbildung 16 links: Den Heizkörper bis zum Anschlag in die Lötspitze einführen
[1], dann den Lötkolben bis zum Anschlag im Uhrzeigersinn drehen [2].
b) Abbildung 16 rechts: Den Lötkolben leicht zu Ihnen kippen [3] und herauszie-
hen [4].
c) Den korrekten Sitz der Lötspitze überprüfen:
Korrekter Abstand der Rändelhülse [2] zum Lötkolben [3] wie in Abb. 17.
Der Bajonettverschluss der Rändelhülse ist komplett verriegelt.
Die Ausstellbleche [1] berühren die Rändelhülse [2] nicht.
d) Nach dem Wechseln der Lötspitze den leicht nach oben geneigten Lötkolben
zweimal antippen, um den Heizkörper wieder einzuschalten oder die Lötstati-
on wieder einschalten.
ð Die READY-LED pulsiert nicht mehr blau.
3BA00252 | Rev. 1
33
