Kurtz Ersa i-CON TRACE Betriebsanleitung Seite 32

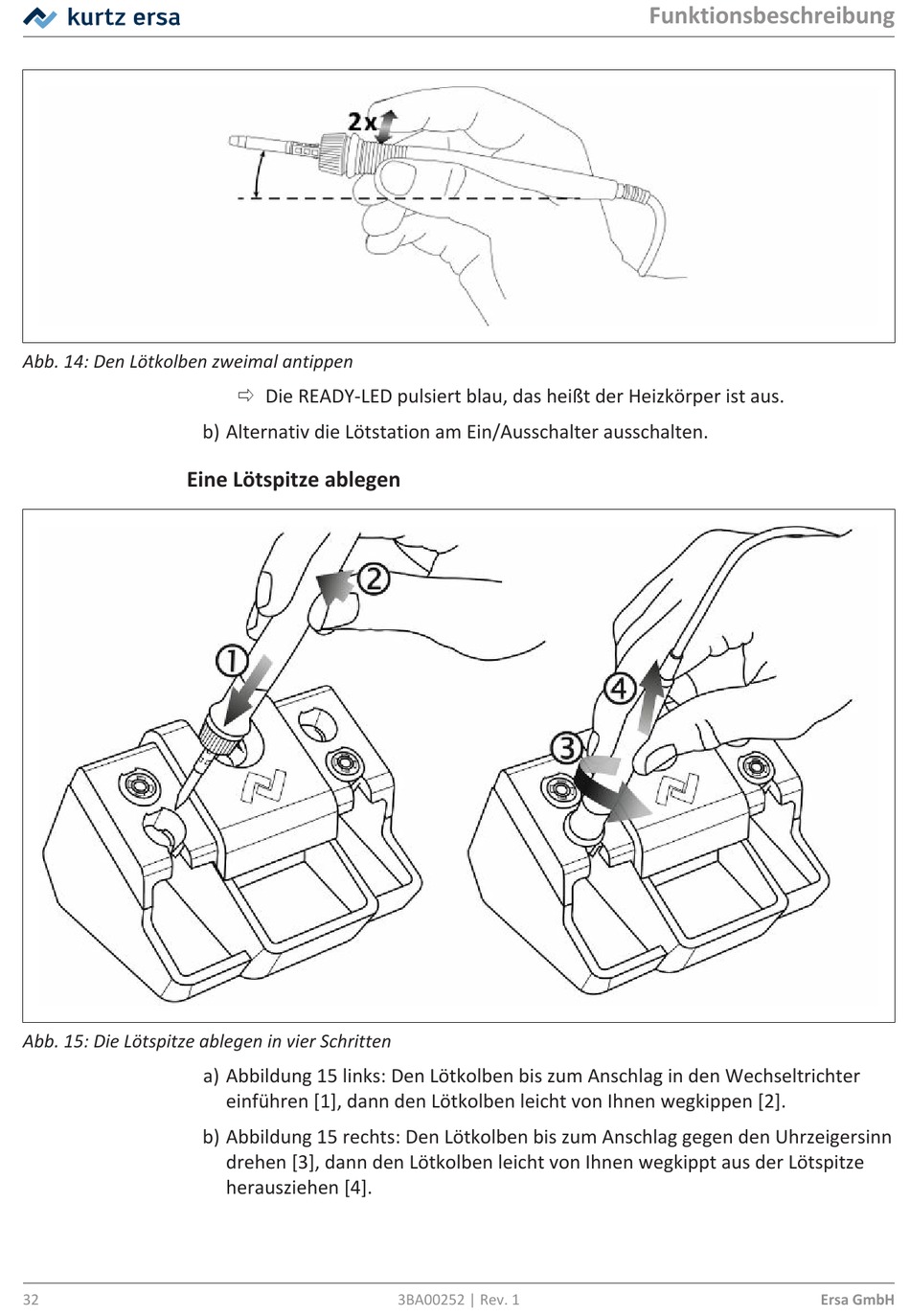

Abb. 14: Den Lötkolben zweimal antippen
Eine Lötspitze ablegen
Abb. 15: Die Lötspitze ablegen in vier Schritten
32
ð Die READY-LED pulsiert blau, das heißt der Heizkörper ist aus.
b) Alternativ die Lötstation am Ein/Ausschalter ausschalten.
a) Abbildung 15 links: Den Lötkolben bis zum Anschlag in den Wechseltrichter
einführen [1], dann den Lötkolben leicht von Ihnen wegkippen [2].
b) Abbildung 15 rechts: Den Lötkolben bis zum Anschlag gegen den Uhrzeigersinn
drehen [3], dann den Lötkolben leicht von Ihnen wegkippt aus der Lötspitze
herausziehen [4].
3BA00252 | Rev. 1
Funktionsbeschreibung
Ersa GmbH
