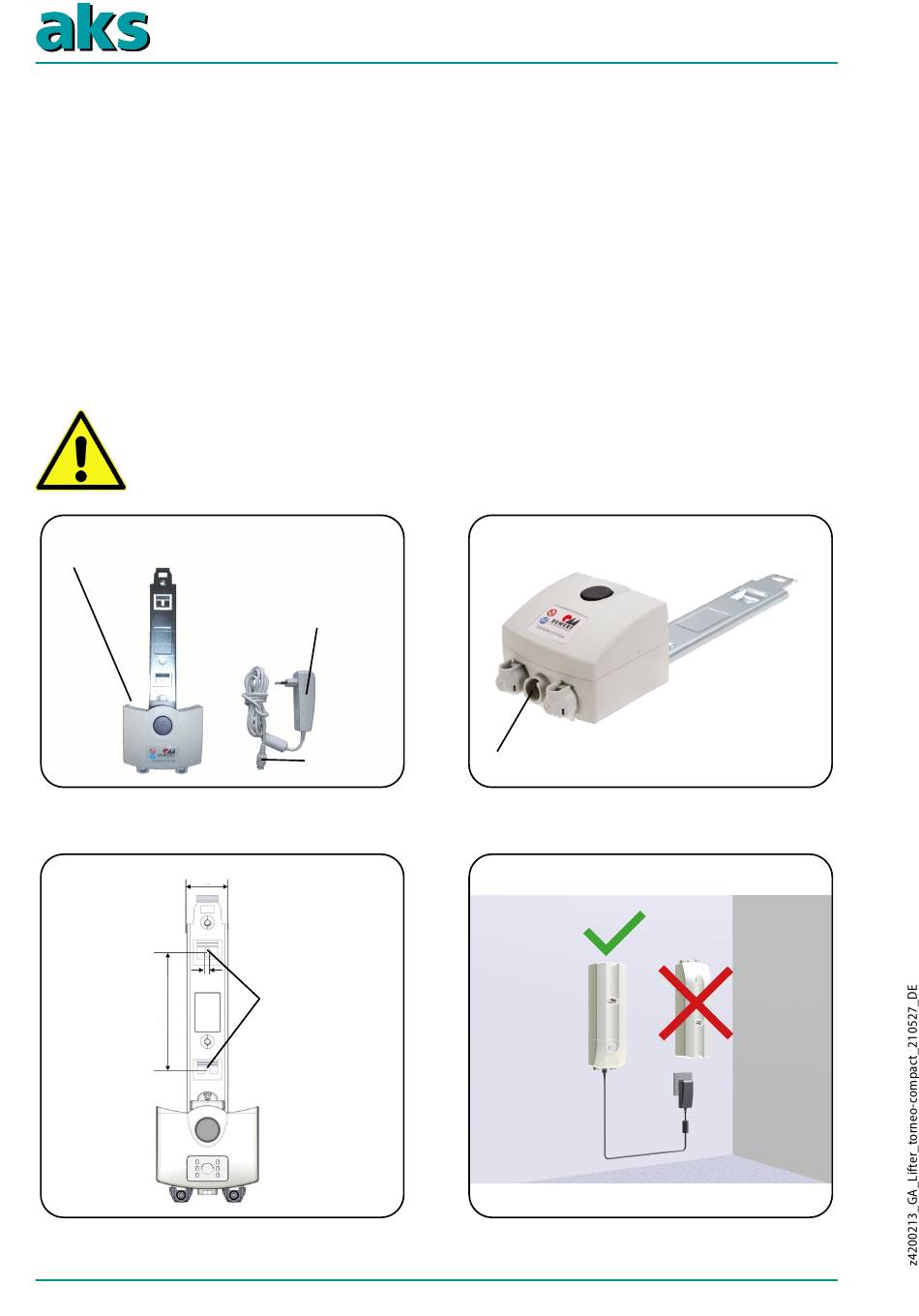

6.3
Zubehör Wandladestation - Montage
Die Wandladestation in Verbindung mit einem zweiten Akkupack ermöglicht Ihnen, insbesondere
im stationären Bereich, einen permanenten Einsatz des Produktes. Vor der Inbetriebnahme ist die
Wandladestation an einer Wand zu montieren.
Prüfen Sie das Produkt vor der Montage auf Schäden und Mängel. Wenn Sie festgestellt haben, dass
das Produkt unbeschädigt ist, führen Sie die Montage wie folgt durch:
1.
Befestigen Sie die Montageschiene senkrecht an einer ebenen und festen Wand (Abb. 6.3.03).
Beachten Sie bei der Art der Befestigung das Wandmaterial. Verwenden Sie Dübel und
Schrauben entsprechend der Wand beschaffenheit.
2.
Stecken Sie den Anschlussstecker vom Ladegerät in die Ladebuchse der Wandladestation
(Abb. 6.3.01 und Abb. 6.3.02).
Montieren Sie die Wandladestation nicht im Nassbereich. Wählen Sie einen Ort
der gut belüfteten werden kann, z. B. durch ein Fenster.
Die Zuleitung darf nicht auf dem Boden liegen. Mechanische Belastungen können
die Zuleitung beschädigen (z. B. Überfahren der Zuleitung).
Montageschiene mit
Ladestation
Abb. 6.3.01 – Lieferumfang
Zubehör Wandladestation
49
5,5
140
Abb. 6.3.03 – Montageschiene
mit Befestigungspunkten
Seite 24
Ladegerät mit
Zuleitung
Anschluss-
stecker
Befestigungs-
punkte
torneo® compact
Ladebuchse
Abb. 6.3.02 – Montageschiene
mit Ladestation
Abb. 6.3.04 – Position Wandladestation
