5.
Entfernen Sie den Sterngriff mit Unterlegscheibe vom Standmast durch Drehen gegen den
Uhrzeigersinn.
Die Abb. 6.2.07 zeigt die Einstellmöglichkeiten von Standmast und Hebearm um eine
optimale Anpassung an die Körpergröße des Patienten zu gewährleisten.
6.
Stecken Sie den Standmast, in Fahrtrichtung zeigend, in die Standmastaufnahme am
Fahrgestell (Abb. 6.2.03 und Abb. 5.01).
7.
Sichern Sie den Standmast mit dem Bolzen in einer der beiden Positionen. Bringen Sie hierzu
die Bohrung des Standmastes mit der Bohrung der Standmastaufnahme deckungsgleich
übereinander.

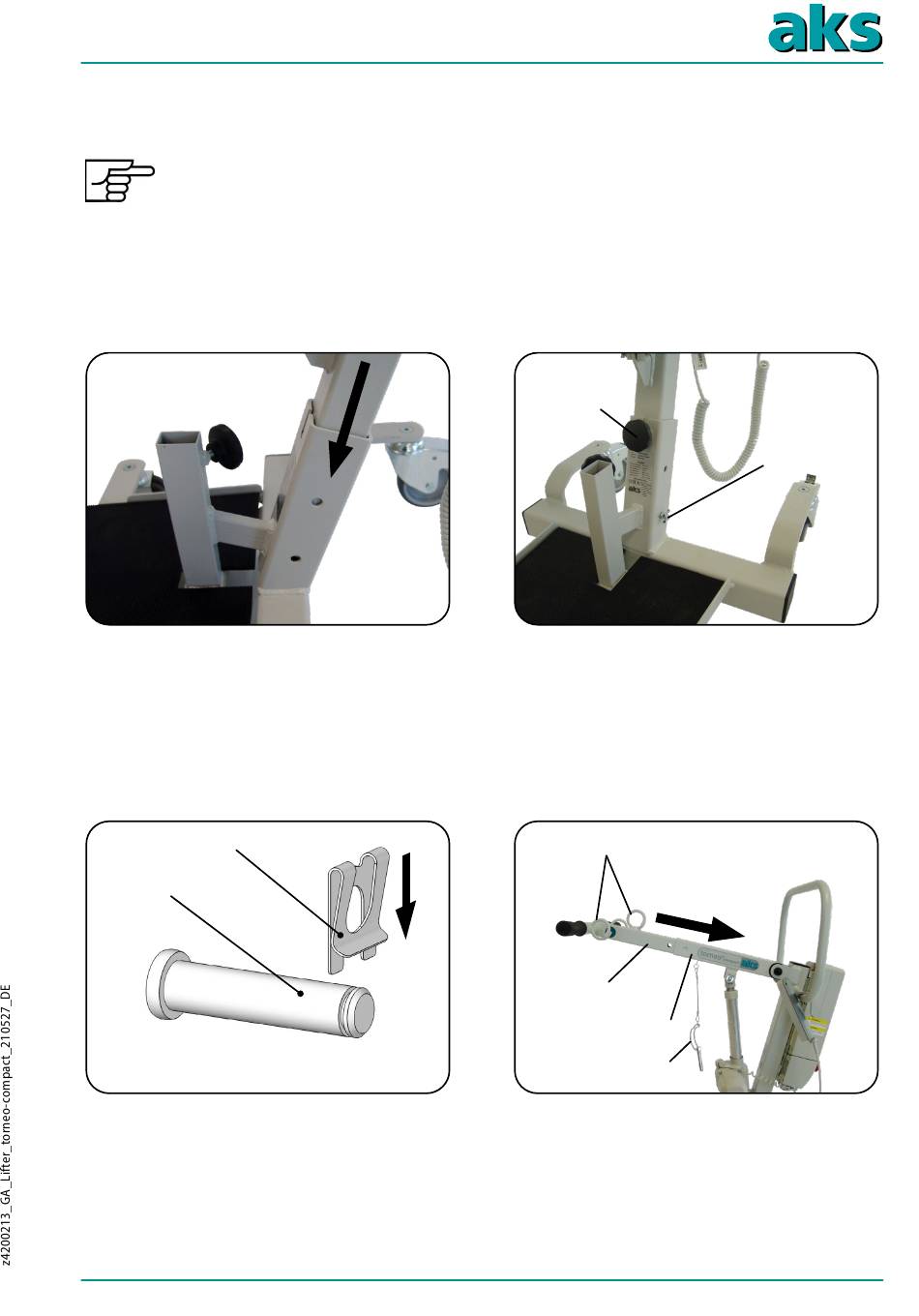

Abb. 6.2.03 – Standmast
in Standmastaufnahme positionieren
8.
Sichern Sie den Bolzen mit der SL-Sicherung (Abb. 6.2.04). Schieben Sie hierzu die SL-Sicherung
in die Nut am Ende des Bolzens (Abb. 6.2.05) . Dabei gleitet das gebogene Ende der Lasche
über die Fase des Bolzens.
9.
Schrauben Sie den Sterngriff mit Unterlegscheibe ein und ziehen Sie diesen handfest an
(Abb. 6.2.04).
SL-Sicherung
Bolzen
Abb. 6.2.05 – Montage der SL-Sicherung am Bolzen
10. Ziehen Sie den Rohrklappstecker aus der Hebearmaufnahme. Klappen Sie dazu erst den Bügel
am Rohrklapp stecker um (Abb. 6.2.06).
11. Stecken Sie den Hebearm in die Hebearmaufnahme. Achten Sie darauf, dass die Aufnahme haken
für Gurtschlaufen nach oben zeigen (Abb. 6.2.06). Die Konstruktion des Hebearmes stellt sicher,
dass er nur in der vorgesehenen Stellung in der Hebearmaufnahme montiert werden kann.
Sterngriff
mit Unterleg-
scheibe
Abb. 6.2.04 – Standmast
in Standmastaufnahme gesichert
Aufnahmehaken für Gurtschlaufen
Hebearm
Hebearmaufnahme
Rohrklappstecker
Abb. 6.2.06 – Hebearm Montage
Bolzen mit
SL-Sicherung
