EINSTELLEN DES RIEMENS
Wenn die Pedale rutschen während man sie bewegt,
auch wenn der Widerstand der Pedale auf die höchste
Einstellung gegeben wurde, dann muss man
wahrscheinlich den Riemen (51) einstellen.
Konsultieren Sie zuerst Schritt 11 auf Seite 10 und
entfernen Sie die Verbindungsarme. Konsultieren Sie
dann Schritt 4 auf Seite 7 und entfernen Sie die
Kurbelarme.
Entfernen Sie dann alle Schrauben von beiden
Seitenschutzplatten. Es befinden sich drei
verschiedene Schraubengrößen an den
Seitenschutzplatten. Notieren Sie sich, welche
Größe Sie von welchem Loch entfernen. Entfernen
Sie dann vorsichtig die Seitenschutzplatten vom
Rahmen.

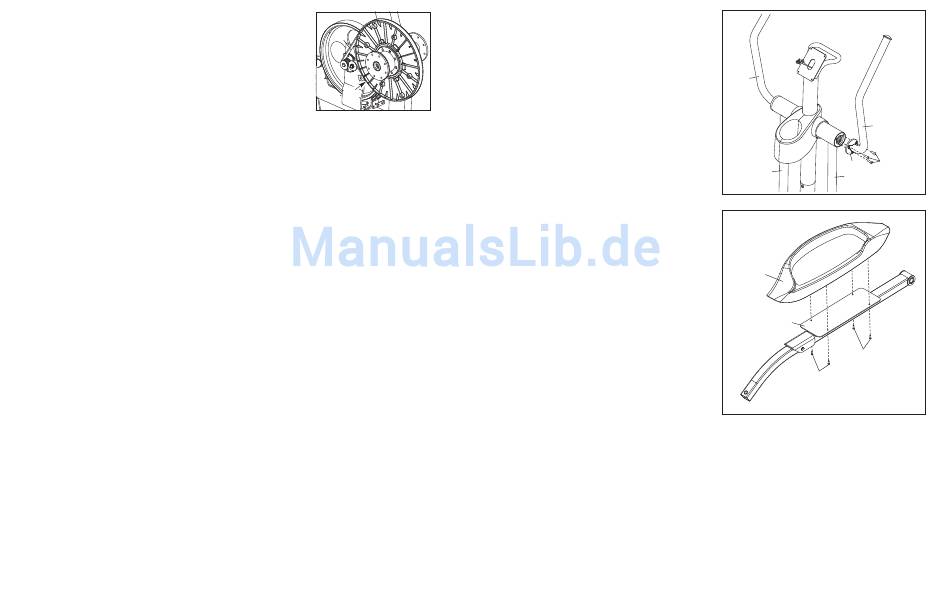

Ziehen Sie dann
51
die M8 x 35mm
Schraube (96) fest,
bis der Riemen (51)
nicht mehr schlaff
ist. Befestigen Sie
dann wieder die
96
Seitenschutz-
platten, die
Kurbelarme und die
Verbind-ungsarme. Anmerkung: Sollten Sie Fragen
dazu haben, welche Schraube in welches Loch gehört,
siehe DETAILZEICHNUNG B auf Seite 27 und die
TEILELISTE auf Seite 24.
20
8. Finden Sie die rechte Griffstange (9), welche mit
einem Aufkleber mit dem Buchstaben "R" markiert
ist. Befestigen Sie die rechte Griffstange mit drei
M8 x 38mm Linsenschrauben (4) und einer
Griffstangenabdeckung (19) am rechten
Oberkörperarm (12).
Befestigen Sie die linke Griffstange (8) auf die
gleiche Weise am linken Oberkörperarm (11).
9. Finden Sie das rechte Pedal (15) und das
rechte Pedalfuß (16). Beide sind mit Aufklebern
mit dem Buchstaben "R" markiert. Richten Sie
sie wie angezeigt aus.
Befestigen Sie das rechte Pedal (15) mit vier
M6 x 10mm Linsenschrauben (104) am rechten
Pedalfuß (16).
Befestigen Sie das linke Pedal (nicht
abgebildet) auf die gleiche Weise am linken
Pedalfuß (nicht abgebildet).
8
8
9
4
19
11
12
9
15
16
104
104
9
