TEILELISTE—Modell-Nr. PFEVEL95007.0
Nr.
Anzahl
Beschreibung
1
1
Basis
2
1
Rahmen
3
1
Pfosten
4
6
M8 x 38mm Linsenschraube
5
1
Computer
6
1
Vordere Stabilisator
7
1
Hintere Stabilisator
8
1
linke Griffstange
9
1
rechte Griffstange
10
2
Haltestangenendkappe
11
1
linker Oberkörperarm
12
1
rechter Oberkörperarm
13
1
linke Pedal
14
1
linke Pedalfuß
15
1
rechte Pedal
16
1
rechte Pedalfuß
17
1
linke Pfostenabdeckung
18
1
rechte Pfostenabdeckung
19
2
Griffstange Abdeckung
20
2
Verbindungsarm
21
2
Verbindungsarmpolster
22
4
Verbindungsarmlager
23
2
Vordere Stabilisatorendkappe
24
2
Hintere Stabilisatorendkappe
25
2
Rad
26
1
Basisfuß
27
2
Ausgleichsfuß
28
1
linke Seitenschutz
29
1
rechte Seitenschutz
30
2
Pfostenbuchse
31
2
Pedalbeinabdeckung
32
2
Pedalbeinachse
33
4
Pedalbeinbuchse
34
1
Basisachse
35
2
Basisbuchse
36
2
Kurbelarm
37
2
Kurbelarmabdeckung
38
2
Kurbelnabe
39
1
Rollenabstandhalter
40
1
Rolle
41
2
Platteabdeckung
42
4
Kurbelbuchse
43
2
Kurbelbuchsenhülse
44
2
Kurbellagersatz
45
1
Welle
46
1
Kurbelabstandhalter
47
2
Kurbelsprengring
48
1
oberer Kabelbaum
49
1
unterer Kabelbaum
50
1
Membranenschalter/draht
R0907A
Nr.
Anzahl
Beschreibung
51
1
Riemen
52
1
Schwungrad
53
1
"C"-Magnet
54
1
Stehlager
55
2
Magnet
56
1
Feder
57
1
Leerlauf
58
1
Leerlaufklammer
59
1
Klemme
60
1
Verriegelungsfeder
61
1
Basisstift
62
2
Oberkörperarmdistanzstück
63
4
Halteringklemme
64
2
Äußere Oberkörperbuchse
65
1
Drehklammer
66
2
Innere Oberkörperbuchse
67
1
Absperrknopfeinfassung
68
1
Absperrknopf
69
1
Seitenschutzplattenverbindung
70
1
Motor
71
2
M10 x 58mm Schraube mit
Ansatzschaft
72
1
Set von Widerstandskabeln
73
2
Schaumstoffgriff
74
1
Drahachse
75
2
Nabenabdeckung
76
2
Kurbelarmkappe
77
2
Schwungradklammer
78
4
M8 Nylon-Klemmmutter
79
1
Linke Stabilisatorabdeckung
80
1
M8 x 71mm Linsenschraube
81
2
M10 Nylon-Klemmmutter
82
2
M10 x 82mm Linsenschraube
83
2
M10 x 127mm Linsenschraube
84
6
M8 x 23mm Linsenschraube
85
1
M6 x 10mm Linsenschraube
86
2
Kurbelschraube
87
8
Nabenschraube
88
6
M8 Scheibe
89
2
M10 x 60mm Linsenschraube
90
3
M8 Federring
91
1
Schwungradabstandshalter
92
1
Schwungrad-Unterlegscheibe
93
1
Schwungrad-Sprengring
94
4
Stehlagerschraube
95
1
Stopp-Schraube
96
1
M8 x 35mm Schraube
97
4
23mm x 19mm Federscheibe
98
4
Rollenschraube
99
2
Wellenscheibe
24
MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Ellipsentrainers auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage
komplett fertiggestellt ist. Zur Montage braucht man einen Kreuzschraubenzieher
verstellbare Schraubenschlüssel
, und einen Gummihammer

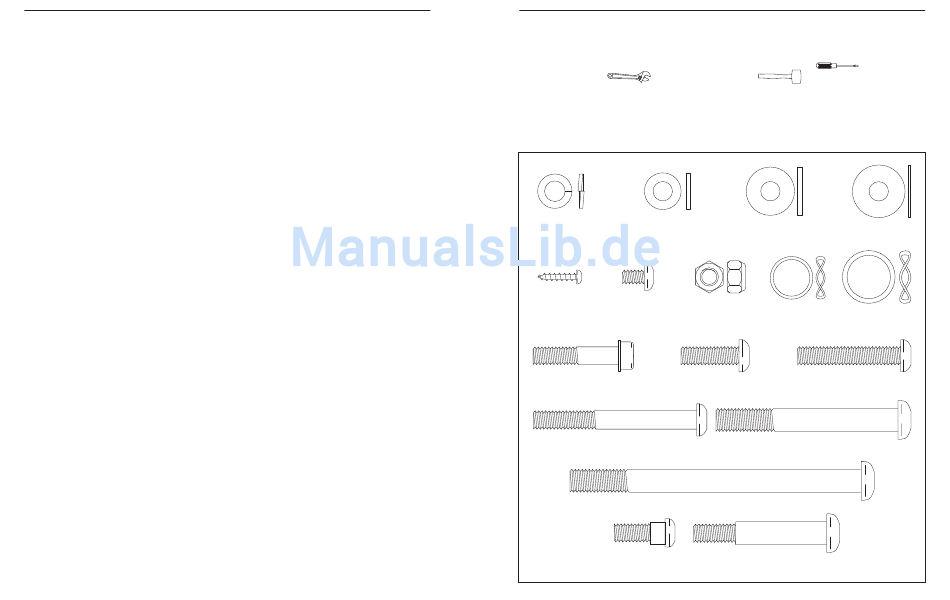

Benutzen Sie die unten stehende Teilzeichnung, um die kleinen Teile, die in der Montage benutzt werden, zu
identifizieren. Die Zahl in Klammern unter jeder Zeichnung bezieht sich auf die Bestellnummer in der
TEILELISTE am Ende dieser Bedienungsanleitung. Die zweite Zahl bezieht sich auf die Stückzahl, die für die
Montage gebraucht wird. Anmerkung: Einige kleine Teile sind eventuell schon für den Transport
angebracht. Falls ein Teil nicht im Teilebeutel ist, sehen Sie nach, ob es schon befestigt ist.
M8 Federring
M8 x 16mm
(90)–3
Scheibe (110)–2
M4 x 16mm
M6 x 10mm
Halbrundschraube
Linsenschraube
Klemmmutter
(101)–14
(104)–8
Nabenschraube
M8 x 23mm
(87)–8
Linsenschraube (84)–4
M8 x 71mm
Linsenschraube (80)–1
M10 x 127mm Linsenschraube (83)–2
M8 x 23mm
Ansatzschraube (115)–2
, eine
.
M8 Scheibe
M8 x 23mm x
(88)–4
1mm Scheibe
(112)–2
M8 Nylon-
23mm x 19mm
22mm x 16mm
Federscheibe
Federscheibe
(78)–3
(97)–2
(111)–2
M8 x 38mm
Linsenschraube (4)–6
M10 x 82mm
Linsenschraube (82)–2
M10 x 58mm Schraube
mit Ansatzschaft (71)–2
5
