Fertigstellung des Anschlusses
System mit Steuereinheit CBD6S
1. Schließen Sie das Gleichstromkabel an die CBD6S an.
2. Schließen Sie das LINbus-Kabel an die CBD6S an.
DL IC System

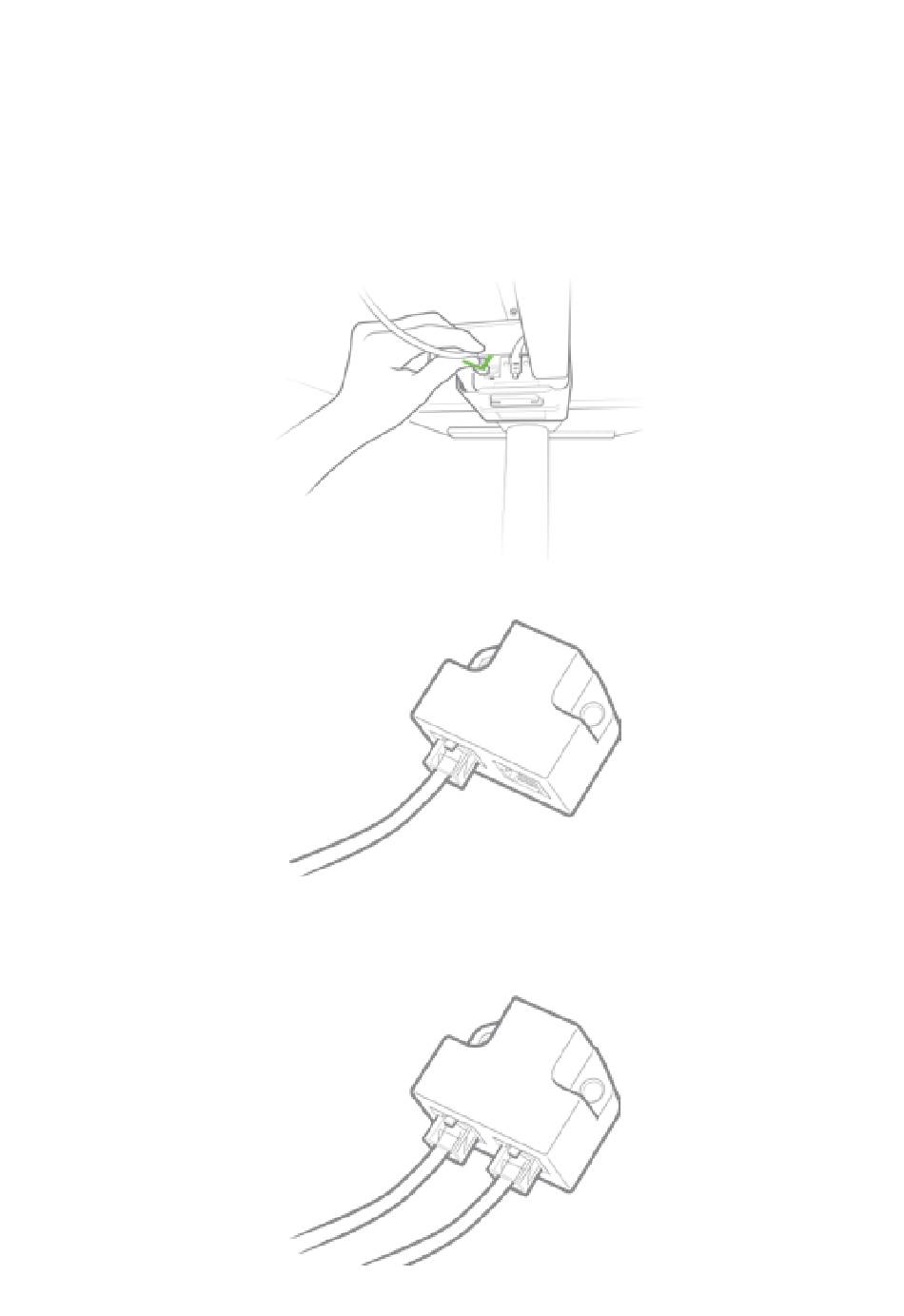

1. Befestigen Sie den RJ45-T-Splitter mit zwei Schrauben M4,5 x 25 an der Tischplatte.
2. Schließen Sie das Gleichstromkabel an die Master-Säule an.
3. Schließen Sie ein LINbus-Kabel an die Master-Säule an.
4. Schließen Sie das LINbus-Kabel an den RJ45-T-Splitter an.
5. Verbinden Sie das LINbus-Kabel von der WiFi2LIN012 Box mit dem RJ45 T-Splitter. Der verbleibende Port
des RJ45 T-Splitters ist für den Anschluss des Bedienelements vorgesehen.
Seite 15 von 32
