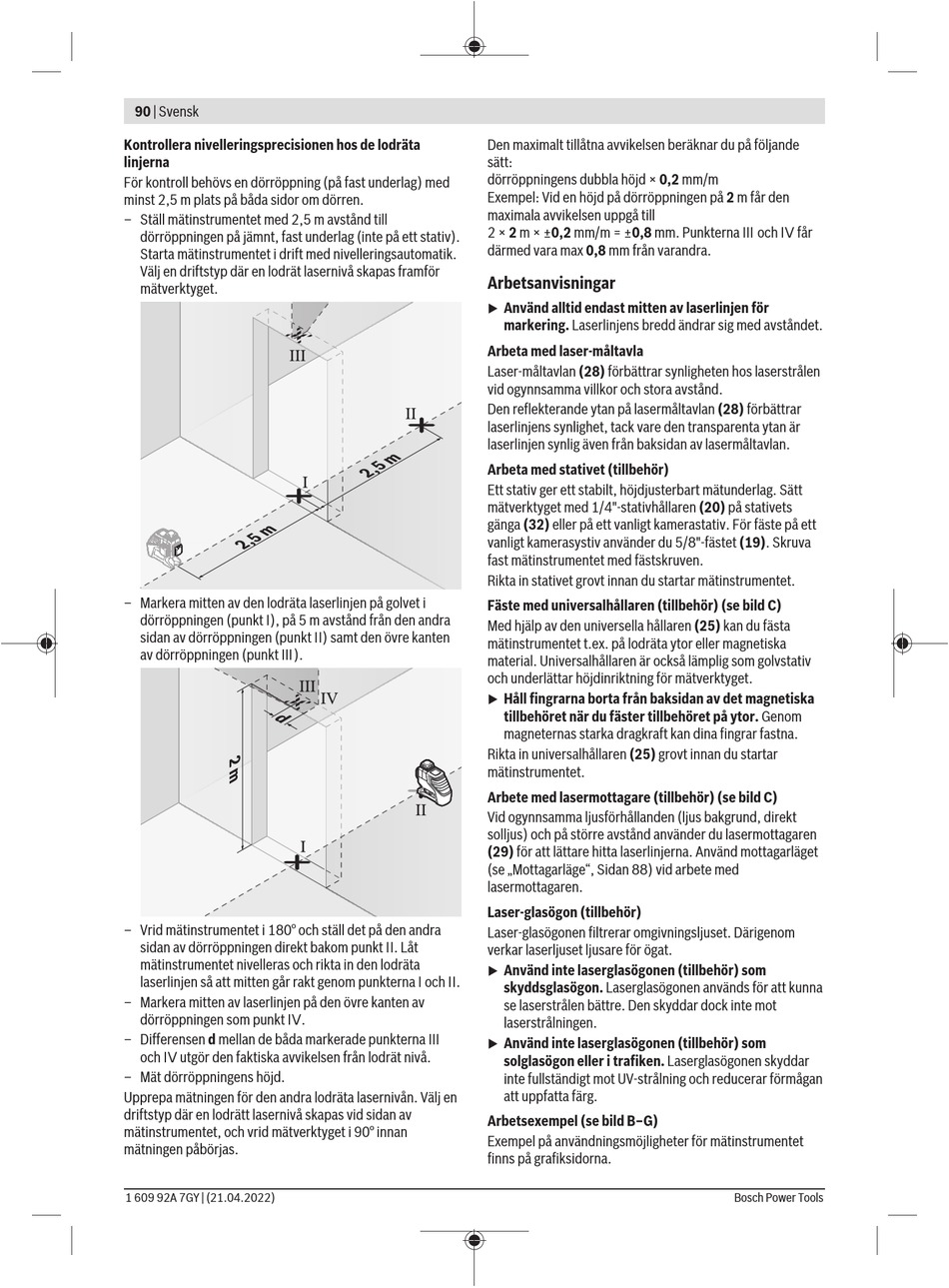

Bosch GLL 3-80 C Professional Originalbetriebsanleitung Seite 90

90 | Svensk
Kontrollera nivelleringsprecisionen hos de lodräta
linjerna
För kontroll behövs en dörröppning (på fast underlag) med
minst 2,5 m plats på båda sidor om dörren.
– Ställ mätinstrumentet med 2,5 m avstånd till
dörröppningen på jämnt, fast underlag (inte på ett stativ).
Starta mätinstrumentet i drift med nivelleringsautomatik.
Välj en driftstyp där en lodrät lasernivå skapas framför
mätverktyget.
– Markera mitten av den lodräta laserlinjen på golvet i
dörröppningen (punkt Ⅰ), på 5 m avstånd från den andra
sidan av dörröppningen (punkt Ⅱ) samt den övre kanten
av dörröppningen (punkt Ⅲ).
– Vrid mätinstrumentet i 180° och ställ det på den andra
sidan av dörröppningen direkt bakom punkt Ⅱ. Låt
mätinstrumentet nivelleras och rikta in den lodräta
laserlinjen så att mitten går rakt genom punkterna Ⅰ och Ⅱ.
– Markera mitten av laserlinjen på den övre kanten av
dörröppningen som punkt Ⅳ.
– Differensen d mellan de båda markerade punkterna Ⅲ
och Ⅳ utgör den faktiska avvikelsen från lodrät nivå.
– Mät dörröppningens höjd.
Upprepa mätningen för den andra lodräta lasernivån. Välj en
driftstyp där en lodrätt lasernivå skapas vid sidan av
mätinstrumentet, och vrid mätverktyget i 90° innan
mätningen påbörjas.
1 609 92A 7GY | (21.04.2022)
Den maximalt tillåtna avvikelsen beräknar du på följande
sätt:
dörröppningens dubbla höjd × 0,2 mm/m
Exempel: Vid en höjd på dörröppningen på 2 m får den
maximala avvikelsen uppgå till
2 × 2 m × ±0,2 mm/m = ±0,8 mm. Punkterna Ⅲ och Ⅳ får
därmed vara max 0,8 mm från varandra.
Arbetsanvisningar
Använd alltid endast mitten av laserlinjen för
u
markering. Laserlinjens bredd ändrar sig med avståndet.
Arbeta med laser-måltavla
Laser-måltavlan (28) förbättrar synligheten hos laserstrålen
vid ogynnsamma villkor och stora avstånd.
Den reflekterande ytan på lasermåltavlan (28) förbättrar
laserlinjens synlighet, tack vare den transparenta ytan är
laserlinjen synlig även från baksidan av lasermåltavlan.
Arbeta med stativet (tillbehör)
Ett stativ ger ett stabilt, höjdjusterbart mätunderlag. Sätt
mätverktyget med 1/4"-stativhållaren (20) på stativets
gänga (32) eller på ett vanligt kamerastativ. För fäste på ett
vanligt kamerasystiv använder du 5/8"-fästet (19). Skruva
fast mätinstrumentet med fästskruven.
Rikta in stativet grovt innan du startar mätinstrumentet.
Fäste med universalhållaren (tillbehör) (se bild C)
Med hjälp av den universella hållaren (25) kan du fästa
mätinstrumentet t.ex. på lodräta ytor eller magnetiska
material. Universalhållaren är också lämplig som golvstativ
och underlättar höjdinriktning för mätverktyget.
Håll fingrarna borta från baksidan av det magnetiska
u
tillbehöret när du fäster tillbehöret på ytor. Genom
magneternas starka dragkraft kan dina fingrar fastna.
Rikta in universalhållaren (25) grovt innan du startar
mätinstrumentet.
Arbete med lasermottagare (tillbehör) (se bild C)
Vid ogynnsamma ljusförhållanden (ljus bakgrund, direkt
solljus) och på större avstånd använder du lasermottagaren
(29) för att lättare hitta laserlinjerna. Använd mottagarläget
(se „Mottagarläge", Sidan 88) vid arbete med
lasermottagaren.
Laser-glasögon (tillbehör)
Laser-glasögonen filtrerar omgivningsljuset. Därigenom
verkar laserljuset ljusare för ögat.
Använd inte laserglasögonen (tillbehör) som
u
skyddsglasögon. Laserglasögonen används för att kunna
se laserstrålen bättre. Den skyddar dock inte mot
laserstrålningen.
Använd inte laserglasögonen (tillbehör) som
u
solglasögon eller i trafiken. Laserglasögonen skyddar
inte fullständigt mot UV‑strålning och reducerar förmågan
att uppfatta färg.
Arbetsexempel (se bild B–G)
Exempel på användningsmöjligheter för mätinstrumentet
finns på grafiksidorna.
Bosch Power Tools
