Bosch GLL 3-80 C Professional Originalbetriebsanleitung Seite 117

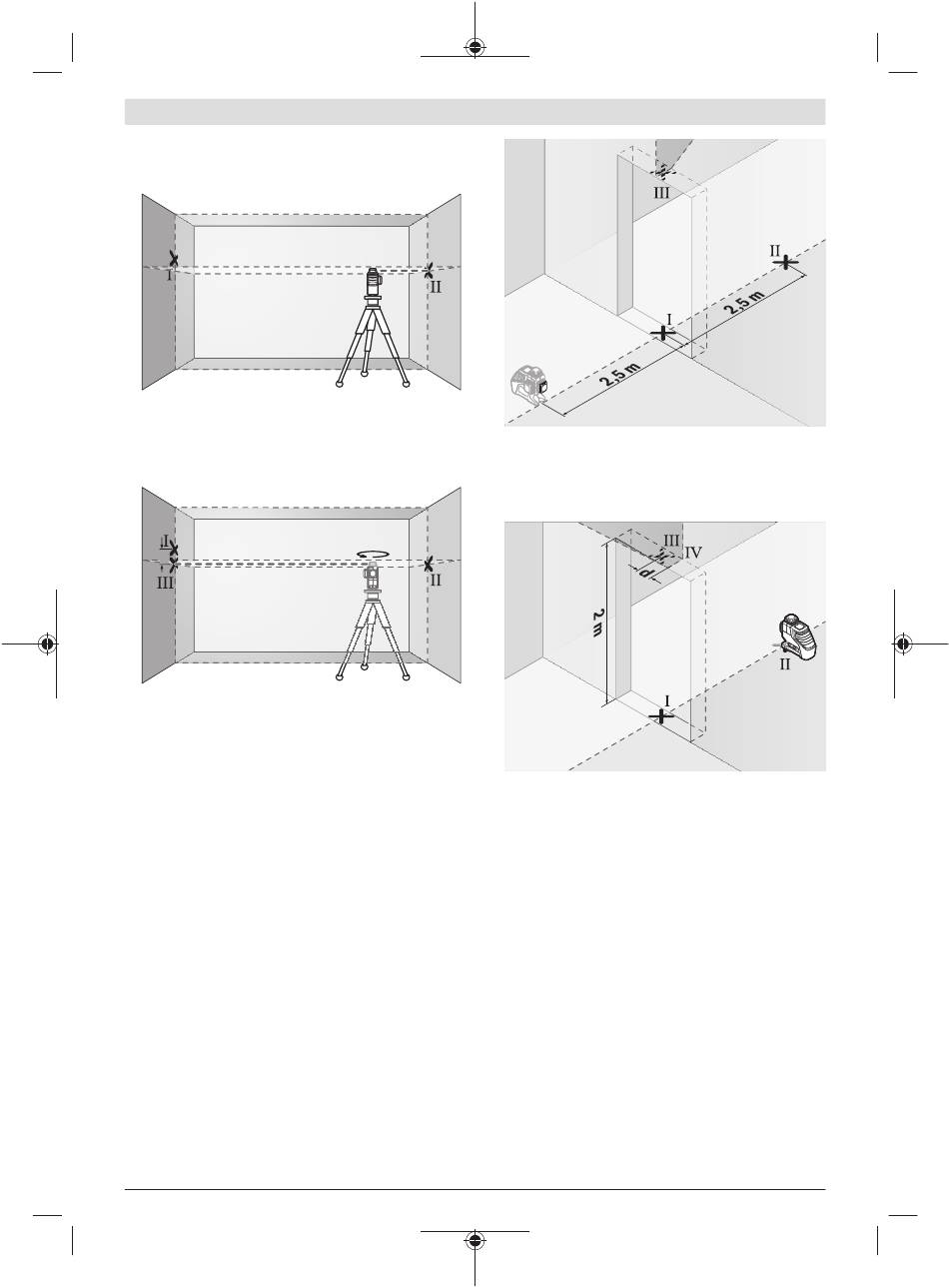

– Τοποθετήστε το όργανο μέτρησης − χωρίς να το γυρίσετε −
κοντά στον τοίχο B, ενεργοποιήστε το και αφήστε το να χω-
ροσταθμιστεί.
A
– Ευθυγραμμίστε το όργανο μέτρησης στο ύψος (με τη βοή-
θεια του τρίποδα ή ενδεχομένως υποστηρίζοντάς το) έτσι,
ώστε το σημείο διασταύρωσης των ακτίνων λέιζερ να συμπί-
πτει ακριβώς με το προηγουμένως μαρκαρισμένο σημείο Ⅱ
πάνω στον τοίχο B.
A
d
– Γυρίστε το όργανο μέτρησης κατά 180°, χωρίς να αλλάξετε
το ύψος. Ευθυγραμμίστε το στον τοίχο A έτσι, ώστε η κάθε-
τη ακτίνα λέιζερ να διέρχεται από το ήδη μαρκαρισμένο ση-
μείο Ⅰ. Αφήστε το όργανο μέτρησης να χωροσταθμηθεί και
μαρκάρετε του σημείο διασταύρωσης των ακτίνων λέιζερ
πάνω στον τοίχο A (σημείο Ⅲ).
– Η διαφορά d των δύο μαρκαρισμένων σημείων Ⅰ και Ⅲ
πάνω στον τοίχο A δίνει την πραγματική απόκλιση ύψους
του οργάνου μέτρησης.
Σε μια απόσταση μέτρησης 2 × 5 m = 10 m η μέγιστη επιτρε-
πτή απόκλιση ανέρχεται στα:
10 m × ±0,2 mm/m = ±2 mm. Η διαφορά d μεταξύ των ση-
μείων Ⅰ και Ⅱ επιτρέπεται συνεπώς να ανέρχεται το πολύ στα
2 mm.
Έλεγχος της ακρίβειας χωροστάθμησης των κάθετων
γραμμών
Για τον έλεγχο χρειάζεστε το άνοιγμα μιας πόρτας όπου, σε
κάθε πλευρά της πόρτας, θα υπάρχει χώρος τουλάχιστο 2,5 m
(επάνω σε στερεή επιφάνεια).
– Θέστε το όργανο μέτρησης σε απόσταση 2,5 m από το
άνοιγμα της πόρτας επάνω σε μια στερεή και επίπεδη επι-
φάνεια (όχι επάνω σε ένα τρίποδα). Θέστε το όργανο
μέτρησης στη λειτουργία με αυτόματη χωροστάθμηση. Επι-
λέξτε έναν τρόπο λειτουργίας, στον οποίο δημιουργείται
ένα κάθετο επίπεδο ακτίνας λέιζερ μπροστά από το όργανο
μέτρησης.
Bosch Power Tools
B
– Μαρκάρετε το κέντρο της κάθετης ακτίνας λέιζερ στο δάπε-
δο του ανοίγματος της πόρτας (σημείο Ⅰ), σε απόσταση 5 m
στην άλλη πλευρά του ανοίγματος της πόρτας (σημείο Ⅱ)
καθώς και στο επάνω περιθώριο του ανοίγματος της πόρτας
(σημείο Ⅲ).
B
180°
– Γυρίστε το όργανο μέτρησης κατά 180° και τοποθετήστε το
από την άλλη πλευρά του ανοίγματος της πόρτας απευθείας
πίσω από το σημείο Ⅱ. Αφήστε το όργανο μέτρησης να χω-
ροσταθμηθεί και ευθυγραμμίστε την κάθετη ακτίνα λέιζερ
έτσι, ώστε το κέντρο της να διέρχεται ακριβώς από τα ση-
μεία Ⅰ και Ⅱ.
– Μαρκάρετε το κέντρο της ακτίνας λέιζερ στο επάνω περι-
θώριο του ανοίγματος της πόρτας ως σημείο Ⅳ.
– Η διαφορά d των δύο μαρκαρισμένων σημείων Ⅲ και Ⅳ δί-
νει την πραγματική απόκλιση του οργάνου μέτρησης από
την κατακόρυφο.
– Μετρήστε το ύψος του ανοίγματος της πόρτας.
Επαναλάβετε τη διαδικασία μέτρησης και για το δεύτερο κάθε-
το επίπεδο ακτίνας λέιζερ. Επιλέξτε έναν τρόπο λειτουργίας,
στον οποίο δημιουργείται ένα κάθετο επίπεδο ακτίνας λέιζερ
πλάγια κοντά στο όργανο μέτρησης και γυρίστε το όργανο
μέτρησης, προτού αρχίσετε με τη μέτρηση, κατά 90°.
Τη μέγιστη επιτρεπόμενη απόκλιση μπορείτε να την υπολογίσε-
τε ως εξής:
Διπλάσιο ύψος του ανοίγματος της πόρτας × 0,2 mm/m
Παράδειγμα: Σε ένα ύψος του ανοίγματος της πόρτας από 2 m
η μέγιστη απόκλιση επιτρέπεται να ανέρχεται στα
Ελληνικά | 117
1 609 92A 7GY | (21.04.2022)
