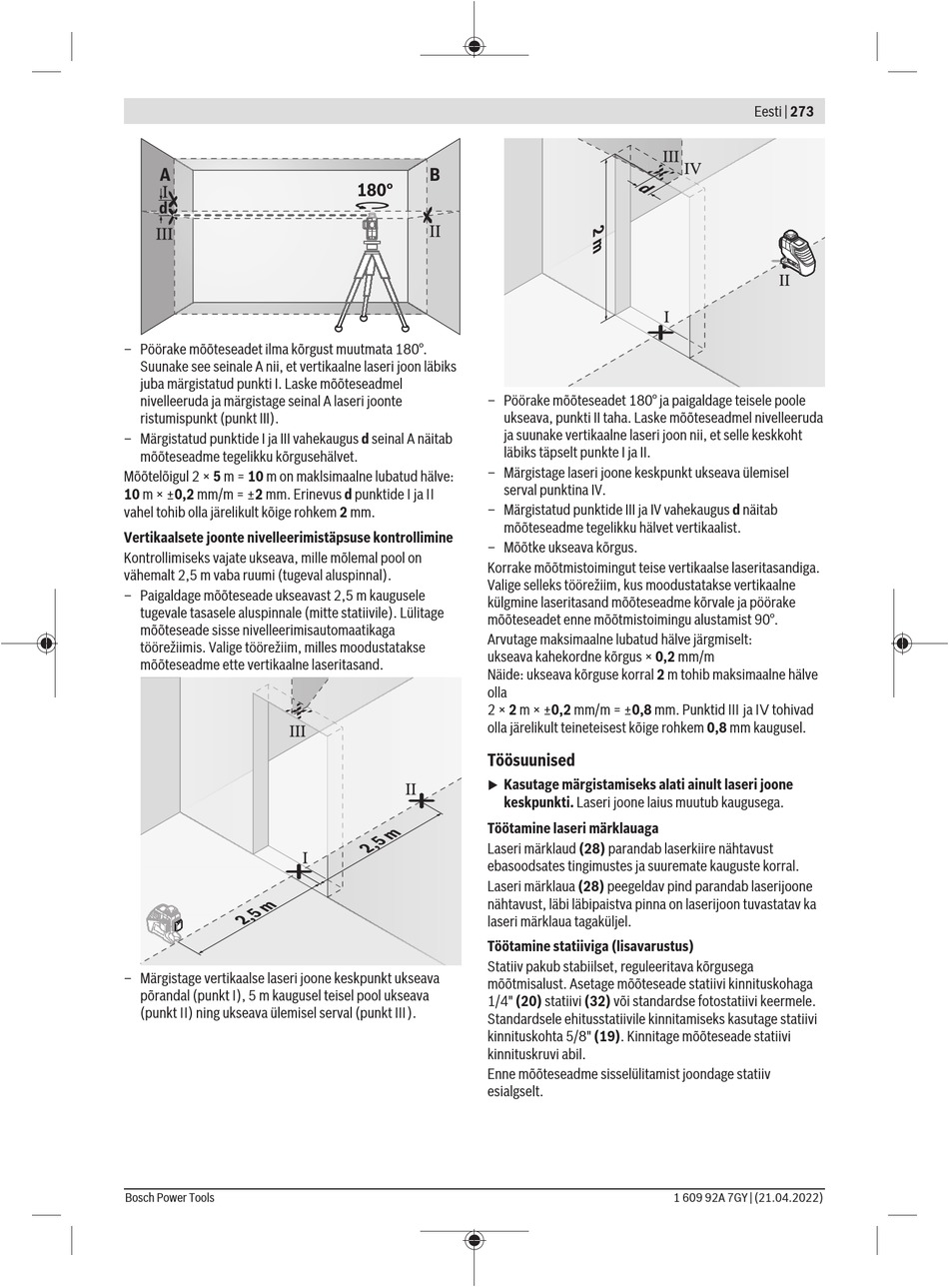

A
d
– Pöörake mõõteseadet ilma kõrgust muutmata 180°.
Suunake see seinale A nii, et vertikaalne laseri joon läbiks
juba märgistatud punkti I. Laske mõõteseadmel
nivelleeruda ja märgistage seinal A laseri joonte
ristumispunkt (punkt III).
– Märgistatud punktide I ja III vahekaugus d seinal A näitab
mõõteseadme tegelikku kõrgusehälvet.
Mõõtelõigul 2 × 5 m = 10 m on maklsimaalne lubatud hälve:
10 m × ±0,2 mm/m = ±2 mm. Erinevus d punktide Ⅰ ja Ⅱ
vahel tohib olla järelikult kõige rohkem 2 mm.
Vertikaalsete joonte nivelleerimistäpsuse kontrollimine
Kontrollimiseks vajate ukseava, mille mõlemal pool on
vähemalt 2,5 m vaba ruumi (tugeval aluspinnal).
– Paigaldage mõõteseade ukseavast 2,5 m kaugusele
tugevale tasasele aluspinnale (mitte statiivile). Lülitage
mõõteseade sisse nivelleerimisautomaatikaga
töörežiimis. Valige töörežiim, milles moodustatakse
mõõteseadme ette vertikaalne laseritasand.
– Märgistage vertikaalse laseri joone keskpunkt ukseava
põrandal (punkt Ⅰ), 5 m kaugusel teisel pool ukseava
(punkt Ⅱ) ning ukseava ülemisel serval (punkt Ⅲ).
Bosch Power Tools
B
180°
– Pöörake mõõteseadet 180° ja paigaldage teisele poole
ukseava, punkti II taha. Laske mõõteseadmel nivelleeruda
ja suunake vertikaalne laseri joon nii, et selle keskkoht
läbiks täpselt punkte I ja II.
– Märgistage laseri joone keskpunkt ukseava ülemisel
serval punktina IV.
– Märgistatud punktide III ja IV vahekaugus d näitab
mõõteseadme tegelikku hälvet vertikaalist.
– Mõõtke ukseava kõrgus.
Korrake mõõtmistoimingut teise vertikaalse laseritasandiga.
Valige selleks töörežiim, kus moodustatakse vertikaalne
külgmine laseritasand mõõteseadme kõrvale ja pöörake
mõõteseadet enne mõõtmistoimingu alustamist 90°.
Arvutage maksimaalne lubatud hälve järgmiselt:
ukseava kahekordne kõrgus × 0,2 mm/m
Näide: ukseava kõrguse korral 2 m tohib maksimaalne hälve
olla
2 × 2 m × ±0,2 mm/m = ±0,8 mm. Punktid Ⅲ ja Ⅳ tohivad
olla järelikult teineteisest kõige rohkem 0,8 mm kaugusel.
Töösuunised
Kasutage märgistamiseks alati ainult laseri joone
u
keskpunkti. Laseri joone laius muutub kaugusega.
Töötamine laseri märklauaga
Laseri märklaud (28) parandab laserkiire nähtavust
ebasoodsates tingimustes ja suuremate kauguste korral.
Laseri märklaua (28) peegeldav pind parandab laserijoone
nähtavust, läbi läbipaistva pinna on laserijoon tuvastatav ka
laseri märklaua tagaküljel.
Töötamine statiiviga (lisavarustus)
Statiiv pakub stabiilset, reguleeritava kõrgusega
mõõtmisalust. Asetage mõõteseade statiivi kinnituskohaga
1/4" (20) statiivi (32) või standardse fotostatiivi keermele.
Standardsele ehitusstatiivile kinnitamiseks kasutage statiivi
kinnituskohta 5/8" (19). Kinnitage mõõteseade statiivi
kinnituskruvi abil.
Enne mõõteseadme sisselülitamist joondage statiiv
esialgselt.
