Якщо під час однієї з перевірок вимірювальний
інструмент перевищить максимально допустиме
відхилення, його треба віднести на ремонт до майстерні
Bosch.
Перевірка точності горизонтального
самонівелювання уздовж поперечної осі
Для перевірки потрібна вільна вимірювальна ділянка
довжиною 5 м на твердому ґрунті між двома стінами A і B.
– Встановіть вимірювальний прилад коло стіни A на
штатив або встановіть його на тверду, рівну поверхню.
Увімкніть вимірювальний інструмент для роботи з
автоматичним нівелюванням. Виберіть режим роботи,
в якому горизонтальна та вертикальна лазерна
площини випромінюються попереду вимірювального
інструмента.

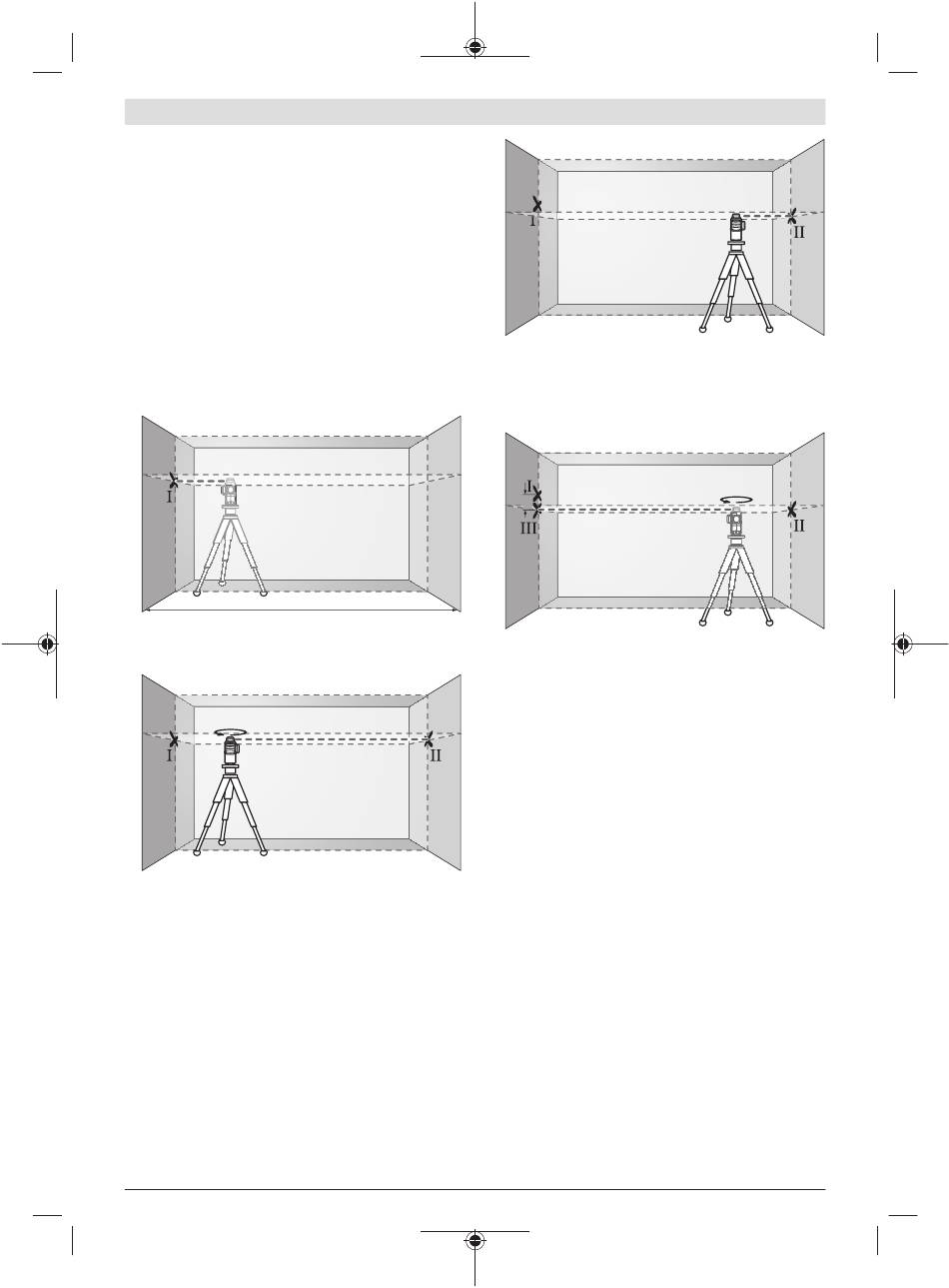

A
5 m
– Спрямуйте лазер на ближчу стіну А та дайте йому
нівелюватися. Позначте середину точки, в якій лазерні
лінії перехрещуються на стіні (точка I).
A
180°
– Поверніть вимірювальний прилад на 180°, дайте йому
нівелюватися і позначте точку, в якій лазерні лінії
перехрещуються на протилежній стіні В (точка Ⅱ).
– Розташуйте вимірювальний прилад, не повертаючи
його, коло стіни B, увімкніть його та дайте йому
нівелюватися.
Bosch Power Tools
A
– Вирівняйте вимірювальний інструмент по висоті таким
чином (за допомогою штатива або підмостивши що-
небудь під нього), щоб точка, в якій перехрещуються
лазерні лінії, точно потрапляла на позначену раніше
точку II на стіні В.
B
A
d
– Поверніть вимірювальний прилад на 180°, не
змінюючи його висоти. Спрямуйте його на стіну A
таким чином, щоб вертикальна лазерна лінія
проходила через раніше позначену точку I. Дайте
B
вимірювальному приладу нівелюватися і позначте
точку на стіні А, в якій перехрещуються лазерні лінії
(точка Ⅲ).
– Різниця d між двома позначеними на стіні А точками I і
III – це фактичне відхилення вимірювального
інструмента по висоті.
На ділянці 2 × 5 м = 10 м максимально допустиме
відхилення становить:
10 м × ±0,2 мм/м = ±2 мм. Таким чином, різниця d між
точками Ⅰ і Ⅱ може бути максимум 2 мм.
Перевірка точності нівелювання вертикальних ліній
Для перевірки Вам потрібний дверний проріз, в якому з
обох боків від дверей є мін. 2,5 м (на твердому ґрунті).
– Встановіть вимірювальний інструмент на відстані
2,5 м від дверного прорізу на тверду, рівну поверхню
(не на штатив). Увімкніть вимірювальний інструмент
для роботи з автоматичним нівелюванням. Виберіть
режим роботи, в якому вертикальна лазерна площина
випромінюється попереду вимірювального
інструмента.
