Bosch GLL 3-80 C Professional Originalbetriebsanleitung Seite 53

A
5 m

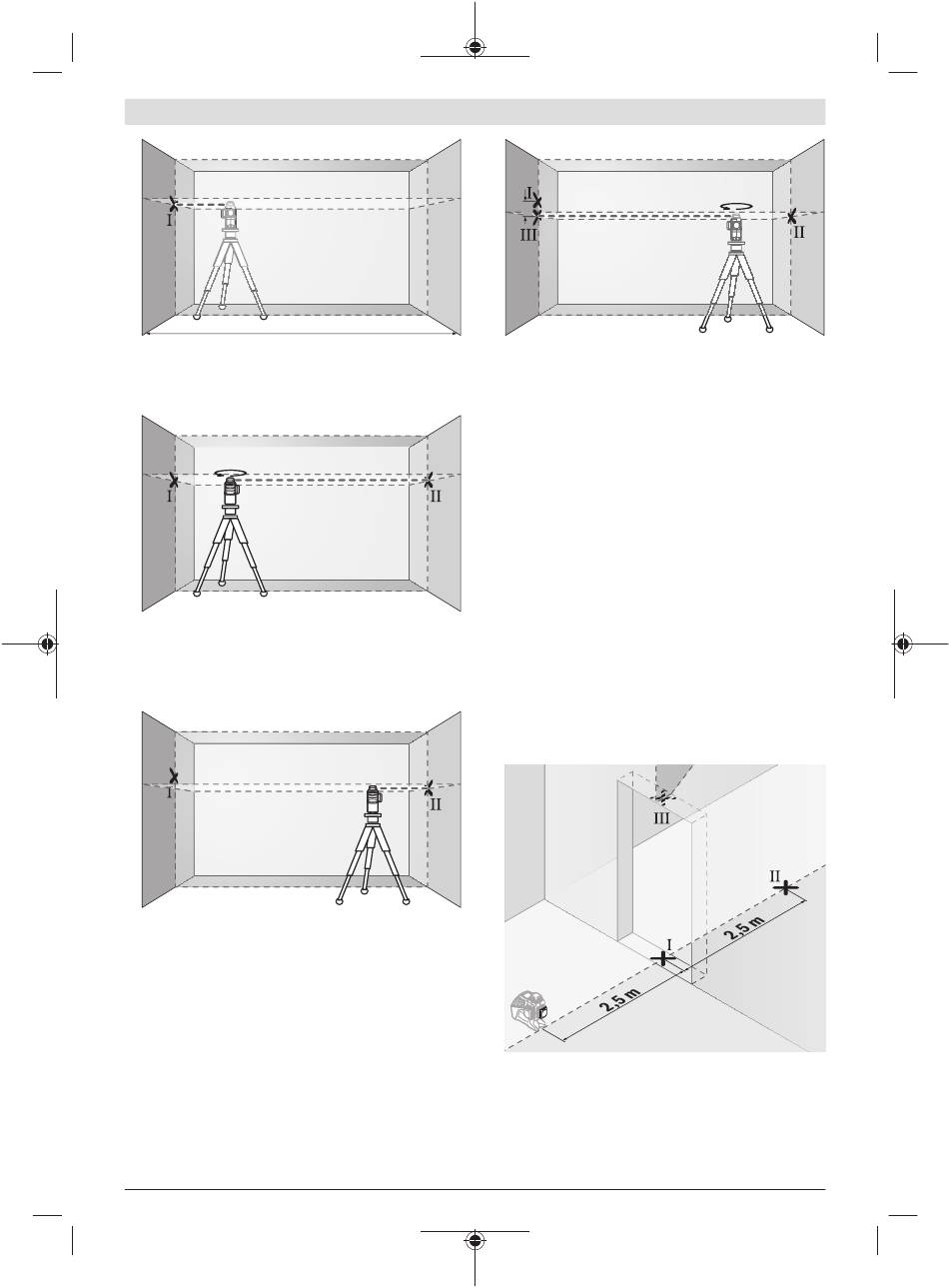

– Apontar o laser para a parede A próxima e permitir que o
instrumento de medição possa se nivelar. Marque o
centro do ponto onde as linhas laser se cruzam na parede
(ponto Ⅰ).
A
180°
– Rode o instrumento de medição em 180°, deixe-o nivela e
marque o ponto de cruzamento das linhas laser na parede
oposta B (ponto Ⅱ).
– Posicione o instrumento de medição – sem o rodar –
próximo da parede B, ligue-o e deixe-o nivelar.
A
– Alinhe o instrumento de medição em altura (com a ajuda
do tripé ou colocando algo por baixo) de forma a que o
ponto de cruzamento das linhas laser acerte
precisamente no ponto Ⅱ anteriormente marcado na
parede B.
Bosch Power Tools
A
B
d
– Rode o instrumento de medição em 180°, sem alterar a
altura. Alinhe-o na parede A, de forma a que a linha laser
vertical passe pelo ponto Ⅰ já marcado. Deixe o
instrumento de medição nivelar-se e marque o ponto de
cruzamento das linhas laser na parede A (ponto Ⅲ).
– Da diferença d dos dois pontos marcados Ⅰ e Ⅲ na parede
B
A resulta o desvio de altura real do instrumento de
medição.
Com um trajeto de medição de 2 × 5 m = 10 m desvio
máximo permitido é de:
10 m × ±0,2 mm/m = ±2 mm. A diferença d entre os pontos
Ⅰ e Ⅱ só pode ser no máximo de 2 mm.
Verificar a precisão de nivelamento das linhas verticais
Para o nivelamento é necessário um vão de porta, com no
mínimo 2,5 m de espaço de cada lado do vão (sobre chão
firme).
– Coloque o instrumento de medição a uma distância de
2,5 m do vão da porta sobre uma superfície firme e plana
(não num tripé). Ligue o instrumento de medição no
modo com nivelamento automático. Selecione um modo
de operação, em que é criado uma linha laser no plano
vertical, assim como no plano vertical frontal à frente do
B
instrumento de medição.
– Marque o meio da linha vertical no chão do vão da porta
(ponto Ⅰ), a 5 m de distância no outro lado do vão da
porta (ponto Ⅱ) assim como no rebordo superior do vão
da porta (ponto Ⅲ).
Português | 53
B
180°
1 609 92A 7GY | (21.04.2022)
