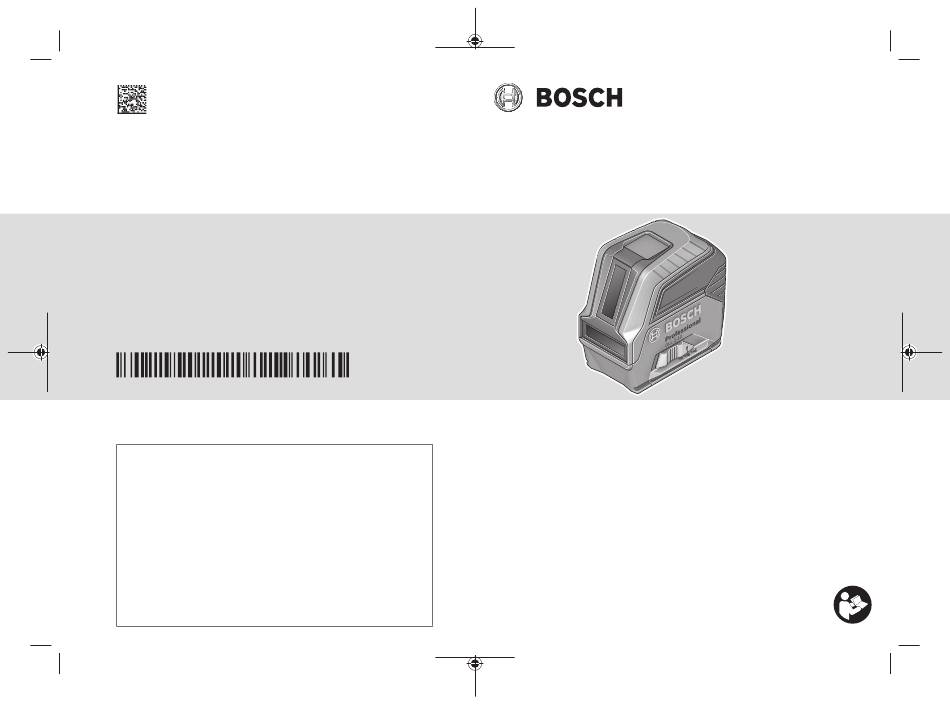

Seite 1 GLL 2-10 Professional Robert Bosch Power Tools GmbH 70538 Stuttgart GERMANY www.bosch-pt.com 1 609 92A 7AN (2021.12) T / 533 1 609 92A 7AN de Originalbetriebsanleitung ka ორიგინალი ექსპლუატაციის en Original instructions ინსტრუქცია fr Notice originale ro Instrucțiuni originale es Manual original bg Оригинална...
Seite 2: Inhaltsverzeichnis
‫025 صفحه......... . فارسی‬ 1 609 92A 7AN | (14.12.2021) Bosch Power Tools...
Seite 3 Bosch Power Tools 1 609 92A 7AN | (14.12.2021)
Seite 4 (10) (12) (11) 1 609 92A 7AN | (14.12.2021) Bosch Power Tools...
Seite 5 (15) (14) (13) (16) RM 1 (14) (17) (13) (18) Bosch Power Tools 1 609 92A 7AN | (14.12.2021)
Seite 6 1 609 92A 7AN | (14.12.2021) Bosch Power Tools...
Seite 7 Bosch Power Tools 1 609 92A 7AN | (14.12.2021)
Seite 8 RM 1 0 601 015 A01 0 601 092 600 (16) (22) 1 608 M00 05B (21) (20) (24) BT 350 (23) 0 601 015 B00 BT 150 0 601 096 B00 1 609 92A 7AN | (14.12.2021) Bosch Power Tools...
Seite 9: Deutsch
Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung. Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und ver- mindert die Farbwahrnehmung. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)
Seite 10: Produkt- Und Leistungsbeschreibung
Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. (1) Austrittsöffnung Laserstrahlung (2) Ein-/Ausschalter (3) Stativaufnahme 5/8" (4) Stativaufnahme 1/4" (5) Taste Vertikalbetrieb 1 609 92A 7AN | (14.12.2021) Bosch Power Tools...
Seite 11: Technische Daten
GLL 2-10 Sachnummer 3 601 K63 L.. Arbeitsbereich mindestens 10 m Nivelliergenauigkeit ±0,3 mm/m Selbstnivellierbereich typisch ±4° Nivellierzeit typisch < 4 s Betriebstemperatur –10 °C … +50 °C Lagertemperatur –20 °C … +70 °C max. Einsatzhöhe über Bezugshöhe 2000 m Bosch Power Tools 1 609 92A 7AN | (14.12.2021)
Seite 12: Batterien Einsetzen/Wechseln
Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs. Werden die Batterien schwach, dann blinkt die Statusanzeige (7). Das Messwerkzeug kann nach dem ersten Blinken noch ca. 1 h betrieben werden. 1 609 92A 7AN | (14.12.2021) Bosch Power Tools...
Seite 13: Arbeiten Mit Der Drehhalterung Rm 1 (Siehe Bilder A-B)
Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Nach starken äuße- ren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer ei- Bosch Power Tools 1 609 92A 7AN | (14.12.2021)
Seite 14 Laserlinien kurz zur Bestätigung. Hinweis: Überschreitet die Betriebstemperatur 45 °C, kann die Abschaltautomatik nicht mehr deaktiviert werden. Um die automatische Abschaltung zu aktivieren, schalten Sie das Messwerkzeug aus und wieder ein. 1 609 92A 7AN | (14.12.2021) Bosch Power Tools...
Seite 15: Betriebsarten
Messwerkzeugs zu vermeiden. Arbeiten mit Pendelarretierung Schieben Sie für Arbeiten mit Pendelarretierung den Ein-/Ausschalter (2) in Position „ On“. Die Anzeige Pendelarretierung (8) leuchtet rot und die Laserlinien blinken dauer- haft in langsamem Takt. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)
Seite 16: Genauigkeitsüberprüfung Des Messwerkzeugs
Laserlinie, danach die Nivelliergenauigkeit der senkrechten Laserlinie. Sollte das Messwerkzeug bei einer der Prüfungen die maximale Abweichung überschrei- ten, dann lassen Sie es von einem Bosch-Kundendienst reparieren. Höhengenauigkeit der waagerechten Linie überprüfen Für die Überprüfung benötigen Sie eine freie Messstrecke von 5 m auf festem Grund zwi- schen zwei Wänden A und B.
Seite 17 – Montieren Sie das Messwerkzeug in der Mitte zwischen den Wänden A und B auf der Halterung bzw. einem Stativ, oder stellen Sie es auf festen, ebenen Untergrund. Schalten Sie das Messwerkzeug im Betrieb mit Nivellierautomatik ein und wählen Sie Horizontalbetrieb. Lassen Sie das Messwerkzeug einnivellieren. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)
Seite 18 Seite der Tür mindestens 2,5 m Platz sind. – Stellen Sie das Messwerkzeug in 2,5 m Entfernung von der Türöffnung auf festem, ebenem Grund auf (nicht auf einem Stativ). Schalten Sie das Messwerkzeug im Be- 1 609 92A 7AN | (14.12.2021) Bosch Power Tools...
Seite 19 2 × 2 m × ±0,3 mm/m = ±1,2 mm betragen. Die Punkte Ⅲ und Ⅳ dürfen folglich höchs- tens 1,2 mm auseinander liegen. Arbeitshinweise Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren. Die Breite der Laserlinie ändert sich mit der Entfernung. Bosch Power Tools 1 609 92A 7AN | (14.12.2021)
Seite 20 Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und ver- mindert die Farbwahrnehmung. Arbeitsbeispiele (siehe Bilder F–H) Beispiele für Anwendungsmöglichkeiten des Messwerkzeugs finden Sie auf den Grafik- seiten. 1 609 92A 7AN | (14.12.2021) Bosch Power Tools...
Seite 21: Wartung Und Service
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts so- wie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produk- ten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stelli- ge Sachnummer laut Typenschild des Produkts an.
