Bosch GLL 3-80 C Professional Originalbetriebsanleitung Seite 227

A

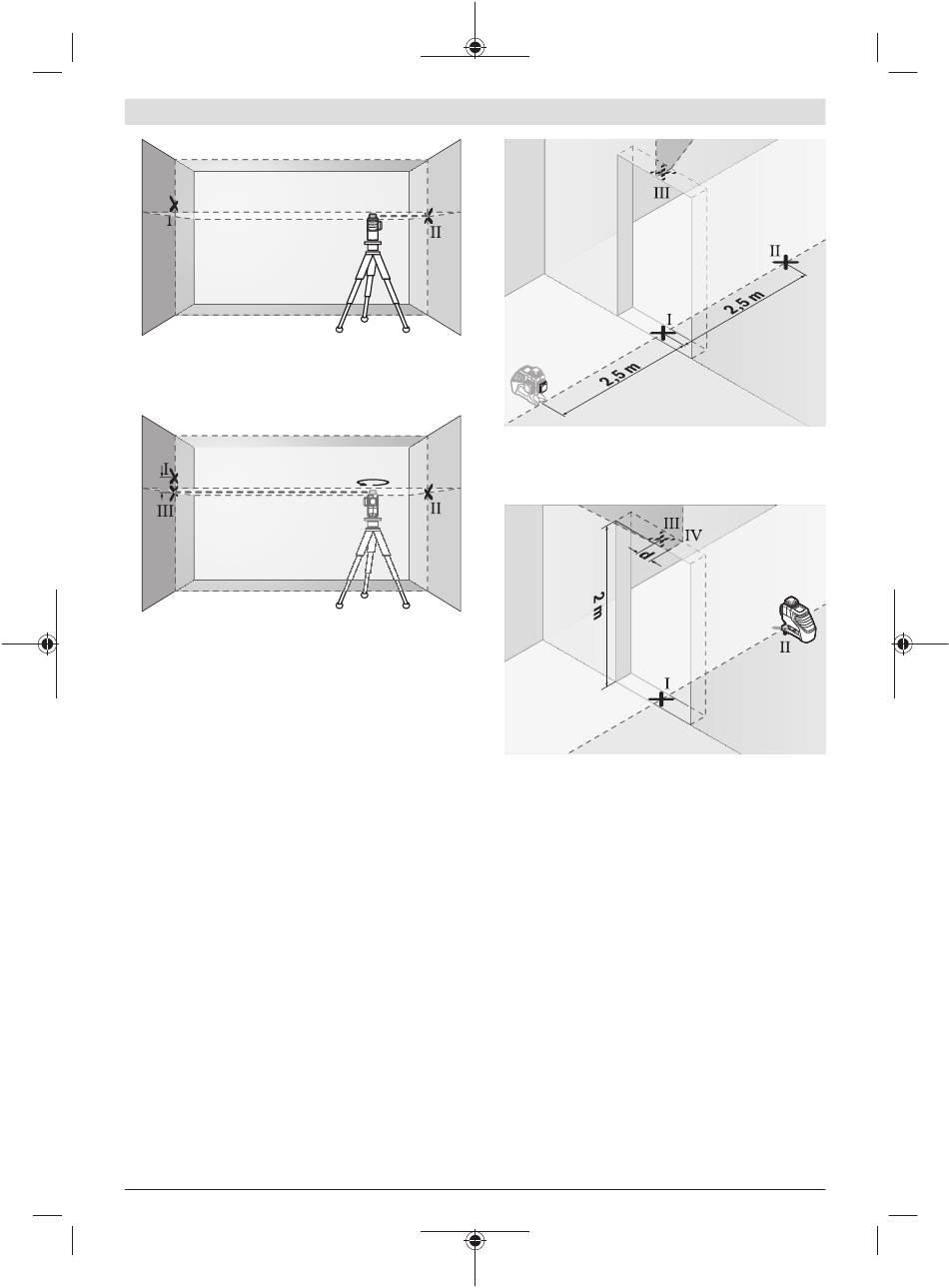

– Изместете измервателния уред по височина (чрез ста-
тива или при необходимост с подлагане), така че пре-
сечната точка на лазерните лъчи да попада точно вър-
ху маркираната преди това точка II на стената В.
A
d
– Завъртете измервателния уред на 180°, без да проме-
няте височината. Насочете го към стената А така, че
вертикалната лазерна линия да преминава през мар-
кираната преди това точка I. Изчакайте измервателни-
ят уред да се нивелира и маркирайте пресечната точка
на лазерните лъчи на стената А (точка III).
– Разликата d между двете маркирани точки I и III на сте-
ната А дава действителното отклонение по височина на
измервателния уред.
На разстояние от 2 × 5 m = 10 m максимално допустимо-
то отклонение е:
10 m × ±0,2 mm/m = ±2 mm. Следователно разликата d
между точките Ⅰ и Ⅱ трябва да е най-много 2 mm.
Проверка на точността на нивелиране на
вертикалните линии
За проверката се нуждаете от отвор на врата, при която
(върху твърда основа) има най-малко по 2,5 m свободна
площ от двете страни.
– Поставете измервателния уред на разстояние 2,5 m от
отвора на вратата на твърда, равна основа (не на ста-
тив). Включете измервателния уред в режим с автома-
тично нивелиране. Изберете режим на работа, при
който се генерира една вертикална лазерна равнина
фронтално пред измервателния уред.
Bosch Power Tools
B
– Маркирайте средата на вертикалната лазерна линия на
B
пода на отвора на вратата (точка I), на разстояние 5 m
180°
от другата страна на отвора на вратата (точка II), както
и на горния ръб на отвора на вратата (точка III).
– Завъртете измервателния уред на 180° и го поставете
от другата страна на отвора за врата непосредствено
зад точка II. Изчакайте измервателният уред да се ни-
велира и насочете вертикалната лазерна линия така,
че средата й да минава през точките I и II.
– Отбележете средата на лазерната линия на горния ръб
на отвора за врата като точка IV.
– Разликата d между двете маркирани точки III и IV дава
действителното отклонение по височина на измерва-
телния уред.
– Измерете височината на отвора на вратата.
Повторете процедурата за измерване за втората верти-
кална лазерна равнина. За целта изберете режим на ра-
бота, при който се генерира една вертикална лазерна
равнина странично на измервателния уред, като преди
започване на измерването завъртете уреда на 90°.
Максимално допустимото отклонение можете да изчисли-
те по следния начин:
два пъти височината на вратата × 0,2 mm/m
Пример: При височина на вратата от 2 m максималното
отклонение може да бъде
2 × 2 m × ±0,2 mm/m = ±0,8 mm. Следователно точки-
Български | 227
1 609 92A 7GY | (21.04.2022)
