A
180°

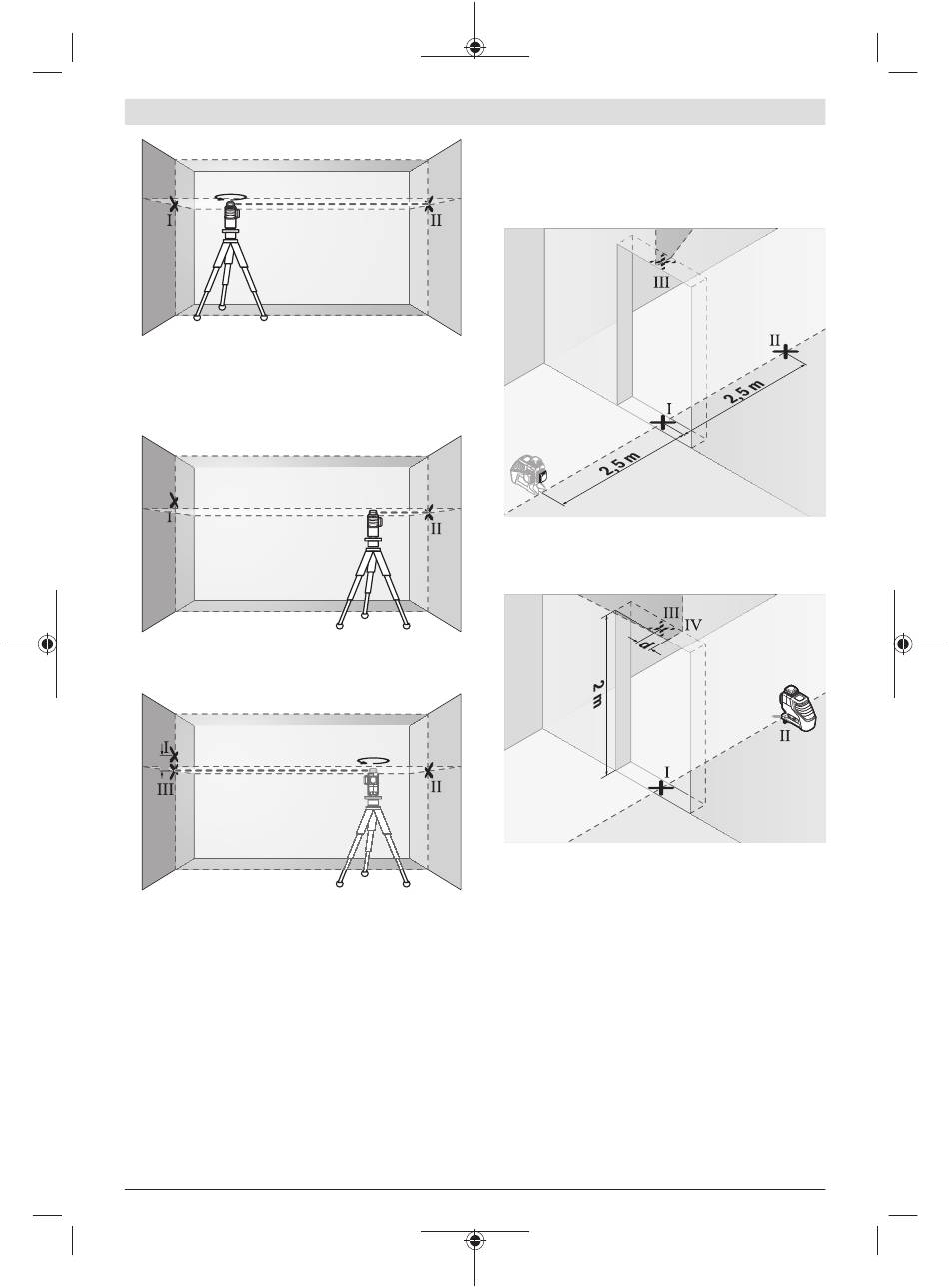

– Merilno napravo obrnite za 180°, počakajte, da se uravna
in označite stičišče laserskih linij na nasprotni steni B
(točka Ⅱ).
– Merilno napravo brez vrtenja namestite v bližino stene B,
jo vklopite in dovolite, da se uravna.
A
– Višino merilne naprave (s stojalom ali po potrebi s
podlaganjem) naravnajte tako, da stičišče laserskih linij
sovpada s točko Ⅱ, ki ste jo pred tem označili na steni B.
A
d
– Merilno napravo zavrtite za 180°, ne da bi pri tem
spremenili višino. Usmerite jo v steno A, tako da bo
navpična laserska linija potekala skozi prej označeno Ⅰ.
Počakajte, da se merilna naprava uravna in označite
stičišče laserskih linij na steni A (točka Ⅲ).
– Razlika d označenih točk Ⅰ in Ⅲ na steni A pomeni
dejansko višinsko odstopanje merilne naprave.
Največje dovoljeno odstopanje na merilni razdalji
2 × 5 m = 10 m znaša:
10 m × ±0,2 mm/m = ±2 mm. Razlika d med točkama Ⅰ in Ⅱ
sme znašati največ 2 mm.
Preverjanje nivelirne natančnosti navpičnih linij
Za preverjanje potrebujete odprtino za vrata, pri kateri je (na
trdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora.
Bosch Power Tools
– Merilno napravo 2,5 m od odprtine vrat namestite na
trdno, ravno podlago (ne na stojalo). Merilno napravo
B
vklopite v načinu delovanja s samodejnim niveliranjem.
Izberite vrsto delovanja, kjer se navpična laserska ravnina
ustvari pred merilno napravo.
B
– Sredino navpične laserske linije označite na dnu odprtine
za vrata (točka Ⅰ), na razdalji 5 m na drugi strani odprtine
za vrata (točka Ⅱ) in na zgornjem robu odprtine za vrata
(točka Ⅲ).
B
180°
– Merilno napravo zavrtite za 180° in jo na drugi strani
odprtine za vrata postavite neposredno za točko Ⅱ.
Dovolite, da se merilna naprava uravna, in navpično
lasersko linijo usmerite tako, da njeno središče poteka
natančno skozi točki Ⅰ in Ⅱ.
– Sredino laserske linije na zgornjem robu odprtine vrat
označite kot točko Ⅳ.
– Razlika d označenih točk Ⅲ in Ⅳ pomeni dejansko
odstopanje merilne naprave od navpičnice.
– Izmerite višino odprtine za vrata.
Ponovite merilni postopek za drugo navpično lasersko
ravnino. V ta namen izberite način delovanja, pri katerem se
navpična laserska ravnina ustvari na strani merilne naprave
ter merilno napravo pred začetkom merjenja zasukajte za
90°.
Največje dopustno odstopanje izračunate na naslednji način:
dvojna višina odprtine vrat × 0,2 mm/m
