Trabajos de ajuste

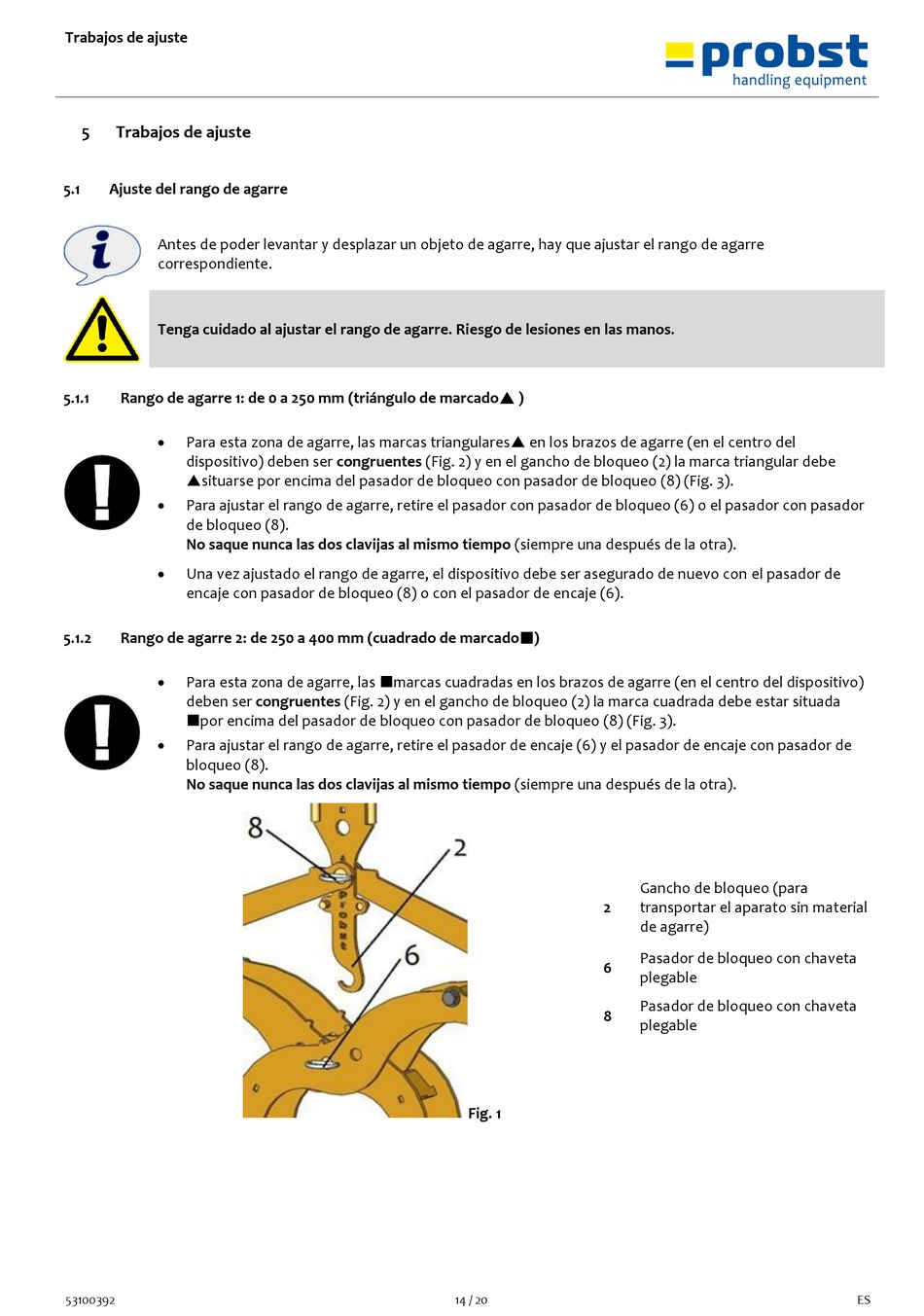

5 Trabajos de ajuste
5.1

Ajuste del rango de agarre

Antes de poder levantar y desplazar un objeto de agarre, hay que ajustar el rango de agarre
correspondiente.
Tenga cuidado al ajustar el rango de agarre. Riesgo de lesiones en las manos.
5.1.1 Rango de agarre 1: de 0 a 250 mm (triángulo de marcado )
•
Para esta zona de agarre, las marcas triangulares en los brazos de agarre (en el centro del
dispositivo) deben ser congruentes (Fig. 2) y en el gancho de bloqueo (2) la marca triangular debe
situarse por encima del pasador de bloqueo con pasador de bloqueo (8) (Fig. 3).
•
Para ajustar el rango de agarre, retire el pasador con pasador de bloqueo (6) o el pasador con pasador
de bloqueo (8).
No saque nunca las dos clavijas al mismo tiempo (siempre una después de la otra).
•
Una vez ajustado el rango de agarre, el dispositivo debe ser asegurado de nuevo con el pasador de
encaje con pasador de bloqueo (8) o con el pasador de encaje (6).
5.1.2 Rango de agarre 2: de 250 a 400 mm (cuadrado de marcado)
•
Para esta zona de agarre, las marcas cuadradas en los brazos de agarre (en el centro del dispositivo)
deben ser congruentes (Fig. 2) y en el gancho de bloqueo (2) la marca cuadrada debe estar situada
por encima del pasador de bloqueo con pasador de bloqueo (8) (Fig. 3).
•
Para ajustar el rango de agarre, retire el pasador de encaje (6) y el pasador de encaje con pasador de
bloqueo (8).
No saque nunca las dos clavijas al mismo tiempo (siempre una después de la otra).
53100392
2
6
8
Fig. 1
14 / 20
Gancho de bloqueo (para
transportar el aparato sin material
de agarre)
Pasador de bloqueo con chaveta
plegable
Pasador de bloqueo con chaveta
plegable
