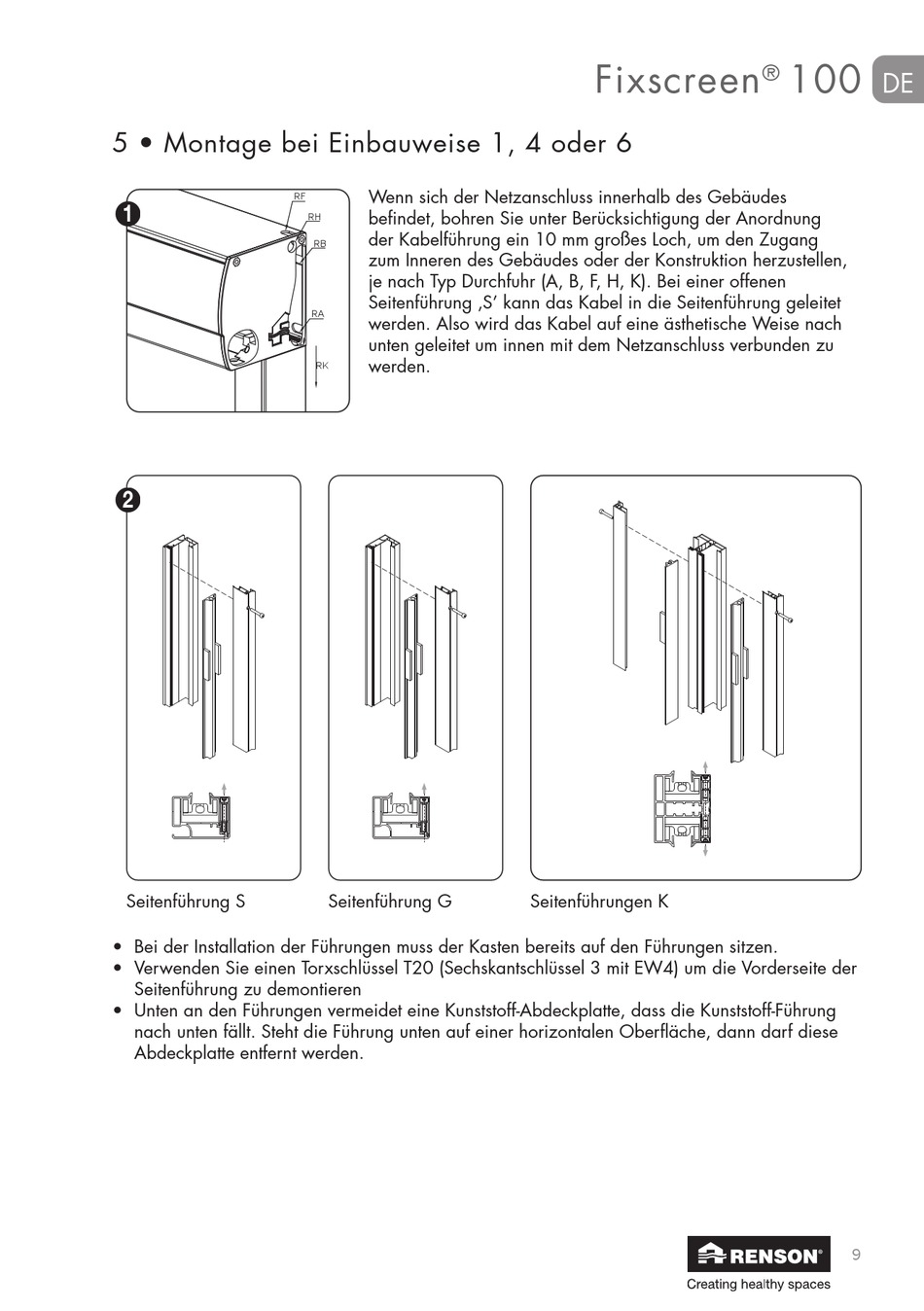

5 • Montage bei Einbauweise 1, 4 oder 6
1
2
Seitenführung S
• Bei der Installation der Führungen muss der Kasten bereits auf den Führungen sitzen.
• Verwenden Sie einen Torxschlüssel T20 (Sechskantschlüssel 3 mit EW4) um die Vorderseite der
Seitenführung zu demontieren
• Unten an den Führungen vermeidet eine Kunststoff-Abdeckplatte, dass die Kunststoff-Führung
nach unten fällt. Steht die Führung unten auf einer horizontalen Oberfläche, dann darf diese
Abdeckplatte entfernt werden.
Wenn sich der Netzanschluss innerhalb des Gebäudes
RF
befindet, bohren Sie unter Berücksichtigung der Anordnung
RH
der Kabelführung ein 10 mm großes Loch, um den Zugang
RB
zum Inneren des Gebäudes oder der Konstruktion herzustellen,
je nach Typ Durchfuhr (A, B, F, H, K). Bei einer offenen
Seitenführung ‚S' kann das Kabel in die Seitenführung geleitet
RA
werden. Also wird das Kabel auf eine ästhetische Weise nach
unten geleitet um innen mit dem Netzanschluss verbunden zu
werden.
RK
Seitenführung G
Fixscreen
Seitenführungen K
100
®
de
9
