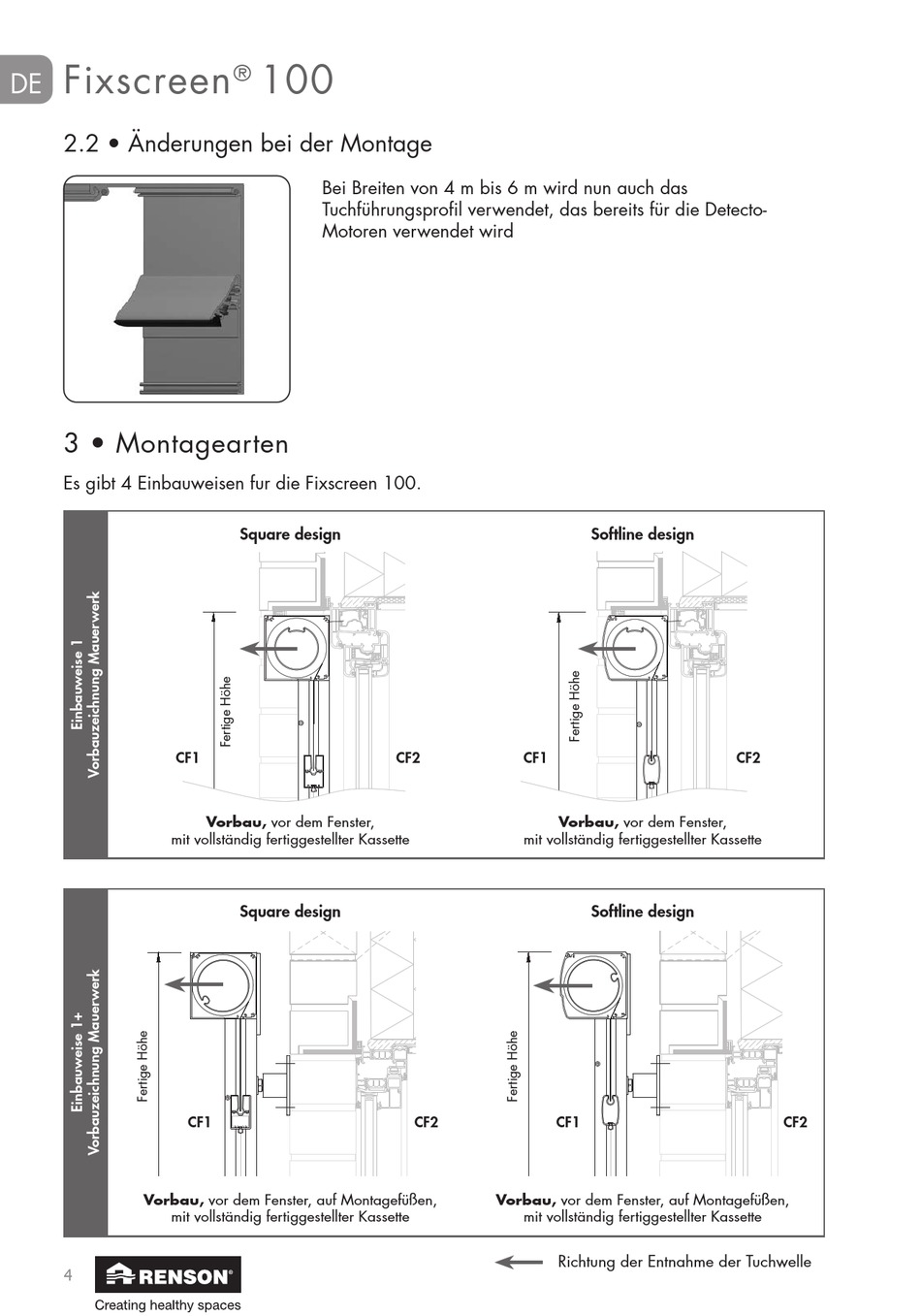

2.2 • Änderungen bei der Montage
3 • Montagearten
Es gibt 4 Einbauweisen fur die Fixscreen 100.
CF1
mit vollständig fertiggestellter Kassette
Bovenaanzicht
Vue de dessus
Top view
Obenansicht
Vista desde arriba
Vorbau, vor dem Fenster, auf Montagefüßen,
mit vollständig fertiggestellter Kassette
M8
4
100
®
Bei Breiten von 4 m bis 6 m wird nun auch das
Tuchführungsprofil verwendet, das bereits für die Detecto-
Motoren verwendet wird
Square design
Vorbau, vor dem Fenster,
Square design
100
CF1
35
Zijgeleider
Coulisse
Side channel
Seitenführung
CF2 CF1
Vorbau, vor dem Fenster,
mit vollständig fertiggestellter Kassette
CF2 CF1
Vorbau, vor dem Fenster, auf Montagefüßen,
mit vollständig fertiggestellter Kassette
M8
Richtung der Entnahme der Tuchwelle
Montagevoet enkel
Pied de montage simple X1: 55mm ±5mm
Mounting foot single
X2: 100mm ±5mm
Montagefuß einzelanlage
Softline design
CF2
Softline design
35
Zijgeleider Montagevoet enkel
Coulisse
Pied de montage simple
Side channel Mounting foot single
Seitenführung
Montagefuß Einzelanglage
Guía lateral Pie de montaje sólo
CF2
X1: 55mm ±5mm
X2: 100mm ±5mm
X3: 150mm ±5mm
