Fixscreen
de
3
ø10
ø5

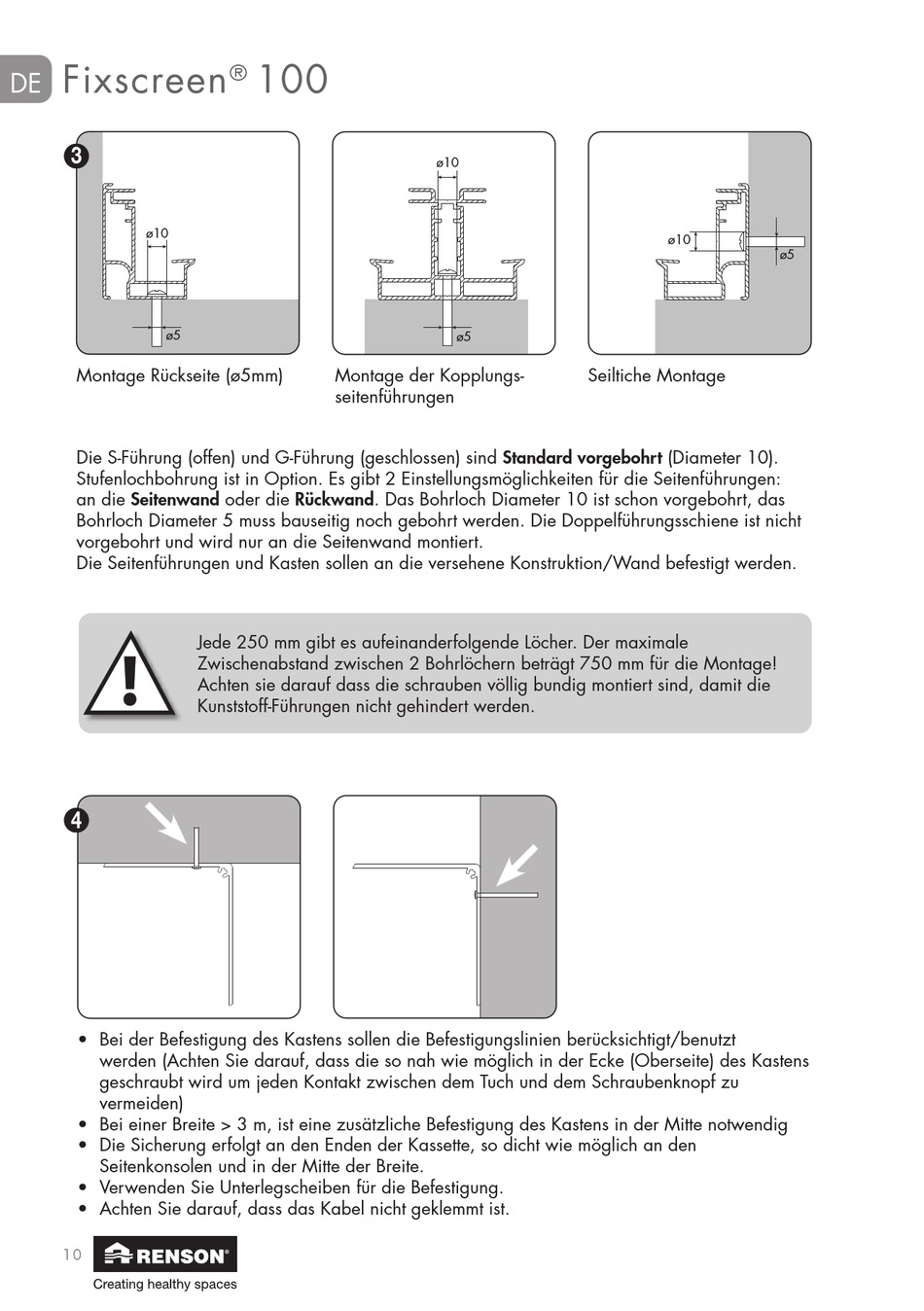

Montage Rückseite (ø5mm)
Die S-Führung (offen) und G-Führung (geschlossen) sind Standard vorgebohrt (Diameter 10).
Stufenlochbohrung ist in Option. Es gibt 2 Einstellungsmöglichkeiten für die Seitenführungen:
an die Seitenwand oder die Rückwand. Das Bohrloch Diameter 10 ist schon vorgebohrt, das
Bohrloch Diameter 5 muss bauseitig noch gebohrt werden. Die Doppelführungsschiene ist nicht
vorgebohrt und wird nur an die Seitenwand montiert.
Die Seitenführungen und Kasten sollen an die versehene Konstruktion/Wand befestigt werden.
4
• Bei der Befestigung des Kastens sollen die Befestigungslinien berücksichtigt/benutzt
werden (Achten Sie darauf, dass die so nah wie möglich in der Ecke (Oberseite) des Kastens
geschraubt wird um jeden Kontakt zwischen dem Tuch und dem Schraubenknopf zu
vermeiden)
• Bei einer Breite > 3 m, ist eine zusätzliche Befestigung des Kastens in der Mitte notwendig
• Die Sicherung erfolgt an den Enden der Kassette, so dicht wie möglich an den
Seitenkonsolen und in der Mitte der Breite.
• Verwenden Sie Unterlegscheiben für die Befestigung.
• Achten Sie darauf, dass das Kabel nicht geklemmt ist.
10
100
®
Montage der Kopplungs-
seitenführungen
Jede 250 mm gibt es aufeinanderfolgende Löcher. Der maximale
Zwischenabstand zwischen 2 Bohrlöchern beträgt 750 mm für die Montage!
Achten sie darauf dass die schrauben völlig bundig montiert sind, damit die
Kunststoff-Führungen nicht gehindert werden.
ø10
ø5
Seiltiche Montage
ø10
ø5
