EXTERNES VERBRENNUNGSLUFTSYSTEM
Wenn Sie in einem gut isolierten Neubau wohnen, sollten Sie das externe Verbrennungsluftsystem des Kaminofens benutzen.
Schließen Sie die externe Luftversorgung mit einem Belüftungsrohr durch die Wand bzw. den Boden an.
Wir empfehlen außerdem den Einbau einer Absperrklappe in der Nähe vom Ofen sowie die Montage eines geeigneten Wind-
schutzes, wenn die Leitung ins Freie führt. Darüber hinaus sollten Verbrennungsluftleitungen fachgerecht gegen Kondenswasser
isoliert werden. Wir empfehlen, dass der Anschluss von einem autorisierten Fachmann ausgeführt wird. Es ist sehr wichtig, dass
der raumluftunabhängige Anschluss ganz dicht installiert wird, und dass nur hitzebeständige Materialien verwendet werden!
Die Luftleitung für den raumluftunabhängigen Betrieb muss aus nicht-brennbaren Rohren mit einem Durchmesser von Ø125
mm bestehen. Die Leitung darf nicht länger als 6 m sein und darf max. 1 Biegung von 90 o aufweisen - bitte darauf achten, dass
das System so gestaltet werden muss, dass eine Reinigung und Überprüfung vom Schornsteinfeger möglich ist. Wir empfehlen
glatte Stahlrohre.
Der Stutzen für externe Verbrennungsluftversorgung befindet sich lose in der Verpackung.
Bei externer Verbrennungsluftversorgung hinten muss die abmontierte Abdeckplatte auf dem Loch für Frischluft im Boden
VORHANDENER SCHORNSTEIN / SCHORNSTEIN AUS FERTIGTEILEN
Wenn Sie Ihren Kaminofen an einen vorhandenen Schornstein anschließen möchten, ist es sinnvoll, einen autorisierten Scan
Händler oder örtlichen Schornsteinfeger um Rat zu fragen. Diese Fachleute werden Ihnen auch sagen, ob Ihr Schornstein
renovierungsbedürftig ist.
¬
Befolgen Sie beim Anschluss an einen Schornstein aus Fertigteilen die Anschlusshinweise des Herstellers für den
Scan 87 friskluft
EMNE:
jeweiligen Schornsteintyp.
ANSCHLUSS ZWISCHEN KAMINOFEN UND STAHLSCHORNSTEIN
48038358 mm^2
AREAL:
Ihr Scan Händler oder Ihr örtlicher Schornsteinfeger können Sie auch bei der Auswahl von Marke und Typ eines Stahlschorn-
steins beraten. Dies stellt sicher, dass Ihr Schornstein zu Ihrem Kaminofen passt.
10
montiert werden. Bei Wandmodell (Wall) wird ein spezieller Frischluftadapter (Zubehör)
verwendet.
WICHTIG: Wenn eine Absperrklappe im Frischluftrohr montiert ist, muss diese
während der Feuerung offen sein. Die Klappe kann wieder geschlossen werden,
wenn der Kaminofen abgekühlt ist.

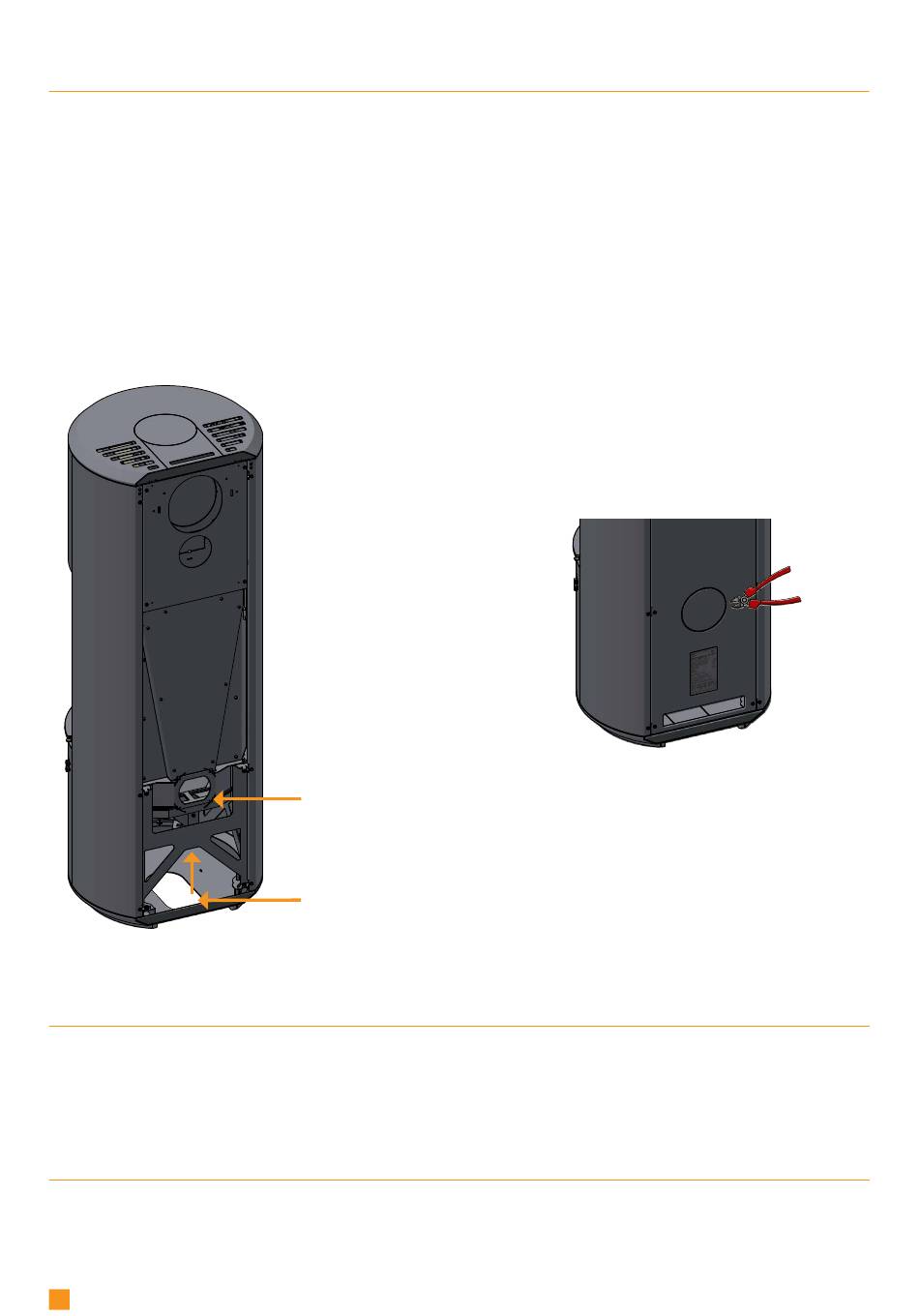

Externe
Luftversorgung
durch die Wand
Externe
Luftversorgung
durch den Boden
NAVN:
MATERIALE:
DIMENSION:
STI:
537,44 kg
04-11-2021
VÆGT:
DATO:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
Scan 87
EMNE:
C:\Working Folder\Designs\Scan 87\90087011.idw
90087010
TG.NR:
KEN
SIGN:
Die Abdeckplatte auf der
Rückseite des Kaminofens bzw.
die Abdeckplatte unten am
Holzlagerfach abnehmen
Scan 68
NAVN:
MATERIALE:
Scan 87 produktregistreringsnummer
DIMENSION:
C:\Working Folder\Designs\Scan 68\90068058.idw
STI:
N/A
VÆGT:
N/A
AREAL:
klargøring til vægbeslag
EMNE:
N/A
VÆGT:
N/A
AREAL:
9
TG.NR:
04-11-2021
DATO:
SIG
Krog Iversen & Co A
DK-5492 Vissenbjerg
