EXTERNES VERBRENNUNGSLUFTSYSTEM

Wenn Sie in einem gut isolierten Neubau wohnen, sollten Sie das externe Verbrennungsluftsystem des Kaminofens benutzen.
Schließen Sie die externe Luftversorgung mit einem Belüftungsrohr durch die Wand bzw. den Boden an.
Die Luftleitung für den raumluftunabhängigen Betrieb muss aus nicht-brennbaren Rohren mit einem Durchmesser von Ø100
mm bestehen. Die Leitung darf nicht länger als 4 m sein und darf max. 3 Biegungen von 90o aufweisen bitte darauf achten, dass
das System so gestaltet werden muss, dass eine Reinigung und Überprüfung vom Schornsteinfeger möglich ist. Wir empfehlen
außerdem den Einbau einer Absperrklappe in der Nähe vom Ofen sowie die Montage eines geeigneten Windschutzes, wenn die
Leitung ins Freie führt. Darüber hinaus sollten Verbrennungsluftleitungen fachgerecht gegen Kondenswasser isoliert werden.
Wir empfehlen, dass der Anschluss von einem autorisierten
Fachmann ausgeführt wird. Es ist sehr wichtig, dass der
raumluftunabhängige Anschluss ganz dicht installiert wird,
und dass nur hitzebeständige Materialien verwendet werden!
Bei einem dichten Anschluss der Zuluftleitung und der
Rauchrohre entspricht der Kaminofen dem Typ FC41x
(für LAS-System) und FC51x.
WICHTIG: Wenn eine Absperrklappe im Frischluftrohr
montiert ist, muss diese während der Feuerung offen sein.
Die Klappe kann wieder geschlossen werden, wenn der
Kaminofen abgekühlt ist.
Die Abdeckplatte auf der Rückseite des Kaminofens bzw.
die Abdeckplatte unten am Holzlagerfach abnehmen, siehe
"Montage des Rauchrohrstutzens im oberen abgang".
Die Außenluft am Anschlussstück unter der Verbrennungskammer anschließen.
Scan 41 ist nach zulassungsgrundsätze für die Prüfung und Beurteilung von raumluftunabhängigen Feuerstätten für feste
Brennstoffe geprüft.

VORHANDENER SCHORNSTEIN / SCHORNSTEIN AUS FERTIGTEILEN

Wenn Sie Ihren Kaminofen an einen vorhandenen Schornstein anschließen möchten, ist es sinnvoll, einen autorisierten Scan
Händler oder örtlichen Schornsteinfeger um Rat zu fragen. Diese Fachleute werden Ihnen auch sagen, ob Ihr Schornstein
renovierungsbedürftig ist.
¬ Befolgen Sie beim Anschluss an einen Schornstein aus Fertigteilen die Anschlusshinweise des Herstellers für den
jeweiligen Schornsteintyp.

ANSCHLUSS ZWISCHEN KAMINOFEN UND STAHLSCHORNSTEIN

Ihr Scan Händler oder Ihr örtlicher Schornsteinfeger können Sie auch bei der Auswahl von Marke und Typ eines Stahlschorn-
steins beraten. Dies stellt sicher, dass Ihr Schornstein zu Ihrem Kaminofen passt.

ANFORDERUNGEN AN DEN SCHORNSTEIN

Der Schornstein muss einen Mindest-Innendurchmesser von 148 mm und eine T400 Bezeichnung mit G für den Rußbrandtest
aufweisen. Die Länge sollte mindestens 4 Meter betragen.
Wenn Sie den Kaminofen mit einem Winkelstück anschließen, sollten Sie einen Bogenwinkel (Vollformrohr) wählen, welches
einen besseren Zug ergibt. Wenn der Schornstein mit einem Rauchabzug ausgestattet ist, muss es möglich sein, ihn auf einen
geeigneten Luftzug einzustellen.
Die Vorschriften des Schornsteins und des Rauchrohrs hinsichtlich der Sicherheitsabstände müssen eingehalten werden.
¬ Falsche Länge bzw. falscher Durchmesser des Stahlschornsteins kann die Funktion beeinträchtigen.
¬ Die Anleitungen des Stahlschornstein-Lieferanten sind stets genau einzuhalten.

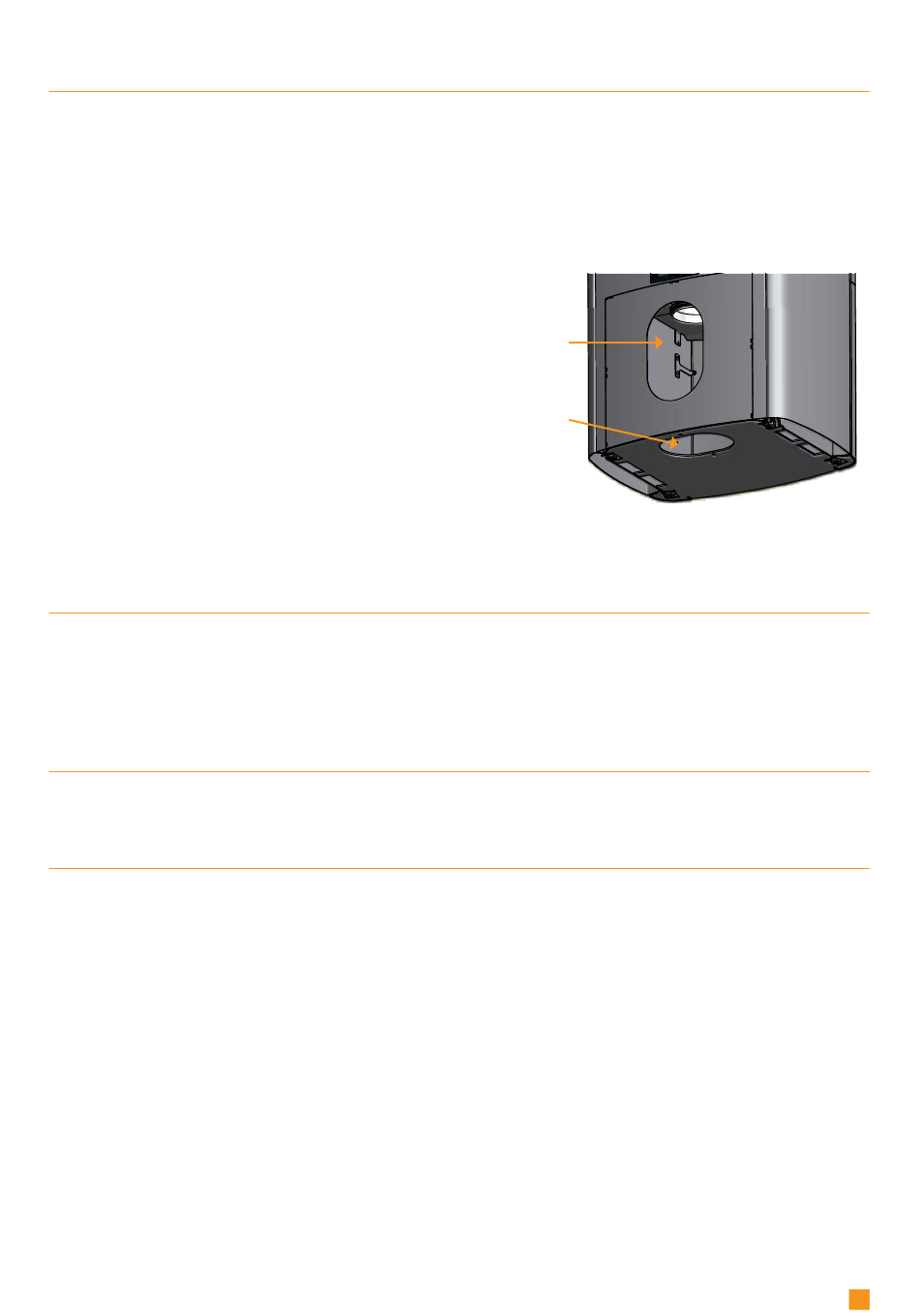

Externe
Luftversorgung
durch die Wand
Externe
Luftversorgung
durch den Boden
