M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
Scan 85 Serie
Herzlichen Glückwunsch zu Ihrem neuen Scan Kaminofen
Sie haben das Erzeugnis eines führenden Herstellers von Kaminöfen in Europa gewählt, und wir sind davon überzeugt, dass Sie an Ihrem Kaminofen
viel Freude haben werden. Damit Sie den größten Nutzen aus Ihrem Ofen ziehen können, ist es wichtig, unsere Ratschläge und Anweisungen zu
befolgen.
Lesen Sie diese Montage- und Bedienungsanleitung, bevor Sie mit der Montage beginnen.
Produktregistriernummer
Bei Kontakt bitte die Nummer Angeben
S C A N A / S - D K- 5 4 9 2 V I S S E N B J E R G
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SCAN DK-5492
Inhaltszusammenfassung für SCAN DK-5492
- Seite 1 M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G Scan 85 Serie Herzlichen Glückwunsch zu Ihrem neuen Scan Kaminofen Sie haben das Erzeugnis eines führenden Herstellers von Kaminöfen in Europa gewählt, und wir sind davon überzeugt, dass Sie an Ihrem Kaminofen viel Freude haben werden.
-
Seite 2: Inhaltsverzeichnis
I N H A LT Inhaltsverzeichnis Technische Daten ..................3 Installation Sicherheit Technische Maße und Daten Maßskizze Typenschild Servicepaket Zubehör Montage ....................... 10 Demontage der Verpackung Griff Produktregistriernummer Bauart 1 Platzierung des Kaminofens Aufstellung an nicht brennbaren Wänden Abstand zu nicht brennbarer Wand Abstand zu Möbeln Abstand zu brennbaren Wänden Statik des Fußbodens... -
Seite 3: Technische Daten

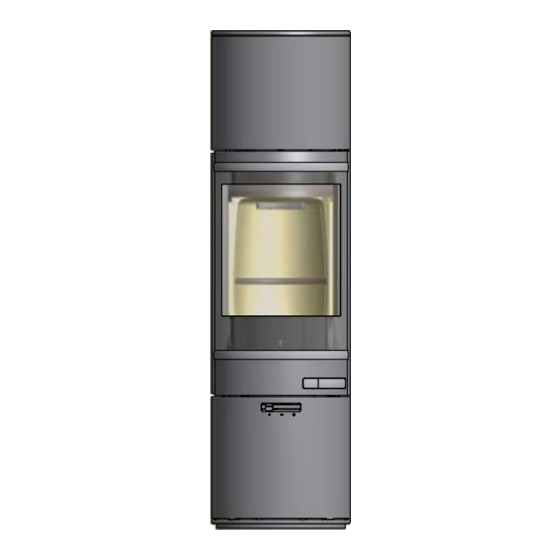

Scan 85-3: Maxi Kaminofen mit Griffen und Verkleidung aus schwarzem Aluminium Scan 85-4: Maxi Kaminofen mit Griffen und Verkleidung aus gebürstetem Aluminium Scan 85-5: High Top Kaminofen mit Griffen und Verkleidung aus schwarzem Aluminium Scan 85-6: High Top Kaminofen mit Griffen und Verkleidung aus gebürstetem Aluminium Scan 85-7: High Base Kaminofen mit Griffen und Verkleidung aus schwarzem Aluminium Scan 85-8: High Base Kaminofen mit Griffen und Verkleidung aus gebürstetem Aluminium... - Seite 4 T E C H N I S C H E D AT E N Maßskizze Scan 85-1 + Scan 85-2 260**** Höhe zum Beginn des Rauchstutzens am Obenabgang Mitte Hintenabgang *** Mitte Frischluftzufuhr hinten **** Mitte Frischluftzufuhr unten Målskitse for vejledning, Scan 85...
- Seite 5 T E C H N I S C H E D AT E N Maßskizze Scan 85-5 + Scan 85-6 260**** 260**** Höhe zum Beginn des Rauchstutzens am Obenabgang Mitte Hintenabgang *** Mitte Frischluftzufuhr hinten **** Mitte Frischluftzufuhr unten Maßskizze Scan 85-7 + Scan 85-8 260**** Höhe zum Beginn des...
-
Seite 6: Technische Maße Und Daten
Kaminofens zu verstehen. Das bedeutet, dass jede Befeuerung Die Tür wird werkseitig in BA 1 geliefert. bis auf die Glut herunterbrennen sollte, bevor erneut befeuert wird. Scan 85 Serie wurde in Übereinstimmung mit der Typenzulassung des Produkts hergestellt, in der die Montage- und Bedienungsanleitung Bauart 1 des Produkts enthalten ist. -
Seite 7: Demontage Der Verpackung
Vor der Montage, bitte kontrollieren, dass der Kaminofen nicht Die Inspektionsdeckel aus ihren Halterungen heben. beschädigt ist. Scan 85 Serie sind bei der Lieferung auf der Palette festgeschraubt. Die vier Schrauben lassen sich durch die beiden Inspektionsdeckel im Sockel des Kaminofens abmontieren. - Seite 8 M O N TA G E Griff Produktregistriernummer Um die Tür des Scan 85 Serie zu öffnen, drücken Sie auf den Auslöser. Die Produktregistriernummer befindet sich auf der Rückseite des Der Griff springt heraus, und die Tür kann geöffnet werden.
-
Seite 9: Platzierung Des Kaminofens
M O N TA G E Platzierung des Kaminofens Der Kaminofen muss so aufgestellt werden, dass der Ofen, das Rauchrohr und der Schornsteinlauf gereinigt werden können. Aufstellung an nicht brennbaren Wänden Bei der Aufstellung an einer nicht brennbaren Wand empfehlen wir zur einfacheren Reinigung einen Mindestabstand von 50 mm zwischen Ofenrückwand und Wand. -
Seite 10: Montage
Vorhandener Schornstein und Schornstein aus Fertigteilen Der Scan 85 Serie wiegt von 204 kg bis 220 kg. Man sollte deshalb absichern, dass die Unterlage das Gewicht des Kaminofens und eines Sofern geplant ist, den Ofen an einen vorhandenen Schornstein anzu- eventuellen Schornsteines tragen kann. -
Seite 11: Stellschrauben
M O N TA G E Stellschrauben Anschlußstutzen / Oberer Abgang Der Scan 85 Serie verfügt über vier Stellschrauben unter dem Sockel Der Kaminofen ist ab Werk für oberen Abgang vorbereitet. des Kaminofens. Richten Sie den Kaminofen mit den Stellschrauben Der Anschlußstutzen befindet sich lose im oberen Abgang des... - Seite 12 NAVN: EMNE: TG.N 0,00 kg 09-09-10 MATERIALE: VÆGT: DATO: 504 mm^2 DIMENSION: AREAL: Krog Iversen & 4 Sechskantschrauben M6x10 mm DK-5492 Visse C:\Working Folder\Designs\Scan85\90585017.idw STI: Montage af røgstuds, topafgang Scan 85 90585017 EMNE: TG.NR: 0,00 kg 09-09-10 DATO: RIALE: VÆGT:...
-
Seite 13: Anschlußstutzen / Hinteren Abgang
Afmontage dækplader EMNE: TG.NR: 90585023 MATERIALE: VÆGT: 27-10-2010 VÆGT: DATO: SIGN: DIMENSION: AREAL: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan85\90585025.idw STI: signs\Scan85\90585023.idw Afmontage dækplader med bidetang Afmontage dækplader Scan 85 can 85 NAVN: EMNE: 90585023 EMNE: TG.NR: 27-10-10... - Seite 14 Beißzange TG.NR: Abdeckplatte im 21-10-2013 DATO: VÆGT: SIGN: Hitzeschild E ( 1 : 5 ) AREAL: Scan A/S DK-5492 Vissenbjerg© 10585900 Manual.iam A ( 0,40 : 1 ) Afmontage dækplade i varmeskjold Scan 85 NAVN: EMNE: TG.NR: 90585024 28-10-2010 MATERIALE: VÆGT:...
- Seite 15 Scan 85 90585028 NAVN: EMNE: TG.NR: 03-11-2010 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan85\90585028.idw STI: 4 Sechskantschrauben M6x10 mm gstuds, topafgang 90585017 TG.NR: 0,00 kg 09-09-10 DATO: VÆGT: SIGN: 504 mm^2 Krog Iversen & Co A/S...
-
Seite 16: Höheneinstellung Das Topelement
Gewindestift einstellen. Montage topmodul og dæksel i topafgang can 85 90585030 EMNE: TG.NR: 12-11-10 VÆGT: DATO: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© rking Folder\Designs\Scan85\90585030.idw Justering af topmodul Scan 85 90585020 NAVN: EMNE: TG.NR: 26-10-10 DATO: MATERIALE: VÆGT:... -
Seite 17: Frischluftzufuhr
M O N TA G E Frischluftzufuhr In einem gut isolierten Haus muss die für die Verbrennung ver- brauchte Luft ersetzt werden. Dies gilt vor allem für Häuser mit mechanischer Belüftung. Der Austausch der Luft kann auf verschiedene Weise erfolgen. Das Wichtigste ist, dass die Luft dem Raum zugeführt wird, in dem der Kaminofen aufgestellt ist. -
Seite 18: Aschenbehälter
Aschenbehälter tragen kann. Brændeovn med åben låge can 85 90585021 EMNE: TG.NR: 26-10-10 VÆGT: DATO: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© rking Folder\Designs\Scan85\90585021.idw Udtagning askespand Scan 85 90585033 NAVN: EMNE: TG.NR: 1,56 kg 16-11-10 MATERIALE: VÆGT:... -
Seite 19: Wärmespeichersteine
Führungsbeschlag Führungsbeschlag Wärmespeichersteine Wärmespeichersteine für die Scan 83 Modelle (Scan 85-3 / 85-4 / 85-5 / 85-6) estehen aus einem speziellen Material mit hoher Wärmespeicherkapazität. Die Steine werden im Betrieb des Ofens Positionering af askespand Scan 85 90585034... -
Seite 20: Primärluft
Brændkammer 90585012 NAVN: EMNE: TG.NR: Sekundärluft 08-09-10 MATERIALE: VÆGT: DATO: SIGN: Primärluft DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© 0% - 100% I:\Udvikling\TEGNING\Scan85\90585012.idw STI: Aschenbehälter Betätigungsgriff für Rüttelrost Scan 85 Brændkammer NAVN: EMNE: TG.NR: 90585012 08-09-10 MATERIALE: VÆGT:... -
Seite 21: Befeuerungsanweisung
Geruch. Anzünden Wir empfehlen, Anzündblöcke oder Ähnliches zu verwenden, die bei Ihrem Scan-Fachhändler erhältlich sind. Durch deren Gebrauch brennt das Holz schneller an und die Verbrennung ist sauberer. Benutzen Sie niemals Anzündflüssigkeit! Da die Brennkammer des Kaminofens sehr groß ist, ist es wichtig, dass das Bennholz trocken ist, um genügend Wärme für eine saubere... -
Seite 22: Handhabung Des Holzes
B E F E U E R U N G S A N W E I S U N G Kontinuierliche Befeuerung kann sich noch lange nach beendeter Befeuerung Glut in der Asche befinden. Es kommt darauf an, eine so hohe Temperatur wie möglich in Wenn der Kaminofen nicht in Betrieb ist, kann die Klappeneinstellung der Brennkammer zu erreichen. -
Seite 23: Wartung Des Kaminofens
Siehe Seite 24 "Service" Pappel Überprüfung des Kamineinsatzes Scan A/S empfiehlt, dass Sie Ihren Kaminofen nach dem Kaminkehren bzw. nach einer Reinigung gründlich überprüfen. Prüfen Sie alle Wartung des Kaminofens sichtbaren Oberflächen auf Risse. Achten Sie auf die Dichtheit aller Verbindungen und den korrekten Sitz aller Dichtungen. -
Seite 24: Service
Untere Rauchumlenkplatten Die Platte 90o drehen und nach unten durch die Brennkammer herausnehmen. Untere Rauchumlenkplatte heben. Snit gennem ovn Scan 85 90585037 NAVN: EMNE: TG.NR: 19-11-10 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© I:\Udvikling\TEGNING\Scan85\90585037.idw STI:... - Seite 25 STI: Stift for øverste røgvenderplade an 85 90585038 EMNE: TG.NR: 19-11-10 VÆGT: DATO: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© ling\TEGNING\Scan85\90585038.idw Stift for øverste røgvenderplade n 85 90585038 EMNE: TG.NR: 19-11-10 DATO: VÆGT: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg©...
-
Seite 26: Demontage Der Brennkammerauskleidung
Gussboden Afmontage brændkammerforing Scan 85 90585040 NAVN: EMNE: TG.NR: 23-11-10 DATO: MATERIALE: VÆGT: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan85\90585040.idw STI: Afmontage brændkammerforing Scan 85 90585040 NAVN: EMNE: TG.NR: 23-11-10 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen &... -
Seite 27: Fehlersuche
• feuchtes Holz Scan-Produkts oder dessen Zubehörs. • zu wenig Holz • Das Reklamationsrecht gilt nur in dem Land, in dem das Scan- • schlechtes Holz mit geringem Heizwert Produkt ursprünglich geliefert wurde. • die Rauchumlenkplatten sind nicht richtig angebracht Verwenden Sie ausschließlich Originalteile oder vom Hersteller emp-... - Seite 28 Ausgabe: Scan A/S - DK-5492 Vissenbjerg DE 90585500 13.01.2015...
