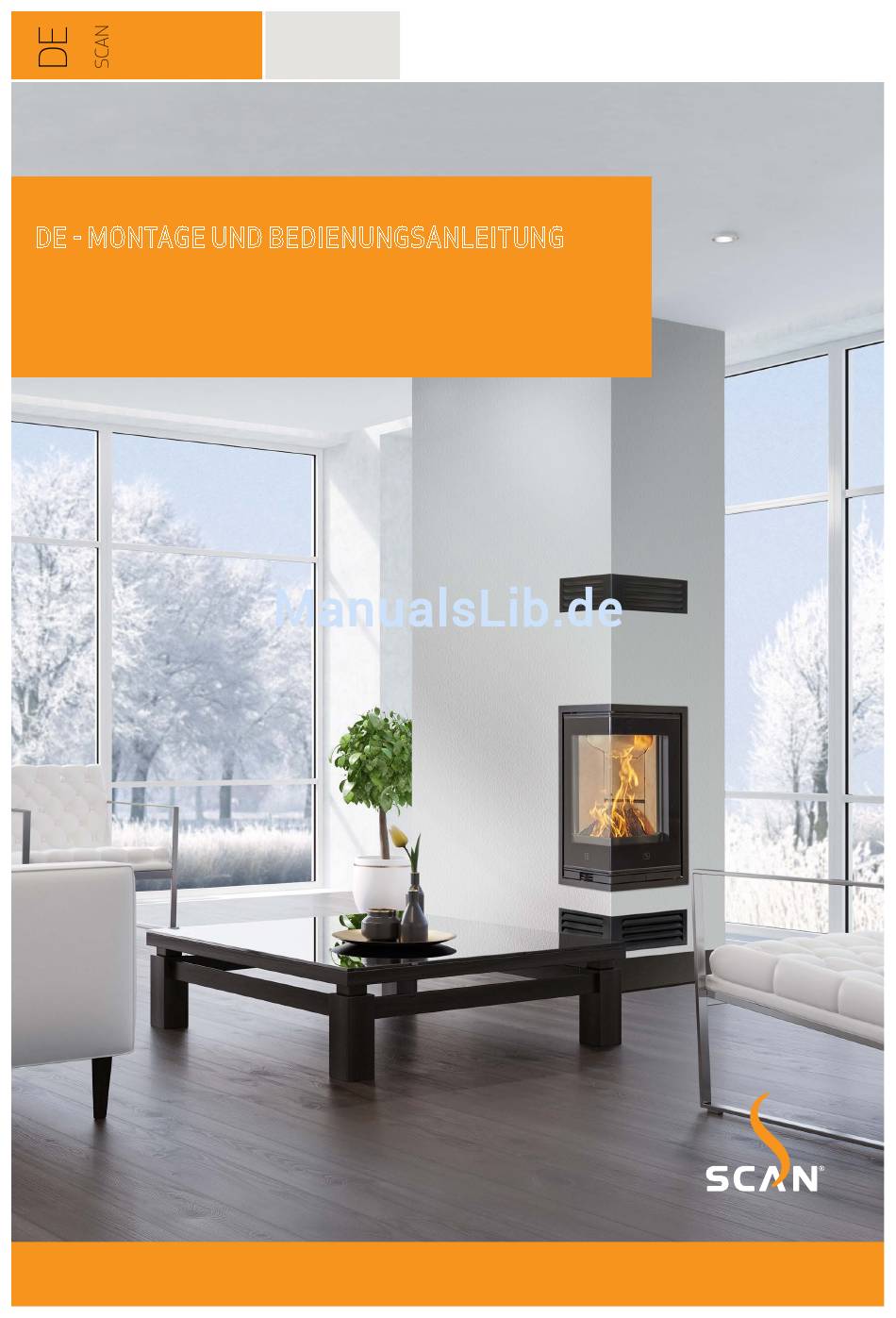

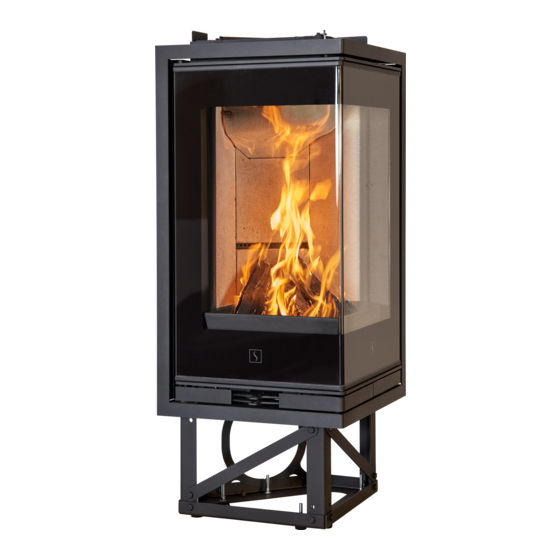

- Seite 1 1008 DE - MONTAGE UND BEDIENUNGSANLEITUNG SCAN 1008 MONTAGE UND BEDIENUNGSANLEITUNG SCAN 1008...
- Seite 2 überzeugt, dass Sie an Ihrem Kamineinsatz viel Freude haben werden. Damit Sie den größten Nutzen aus Ihrem Einsatz ziehen können, ist es wichtig, unsere Ratschläge und Anweisungen zu befolgen. Lesen Sie diese Montage- und Bedienungsanleitung, bevor Sie mit der Montage beginnen. SCAN 1008...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS ¬ TECHNISCHE DATEN ¬ Installation Masskizze für Scan 1008 Sicherheit Typenschild Technische Masse und Daten Produktregistriernummer ¬ MONTAGE ¬ Werkzeug zur Montage des Kamineinsatzes Sicherheitsabstand Einzelteile Einbau in brennbarem Material mit Brennmauer Entsorgung der Verpackung Demontage der Verpackung Frischlufteinlass... -
Seite 4: Technische Daten
Sicherheitsfunktionen nicht wie vorgesehen funktionieren. Gleiches gilt für die Montage von Zubehör bzw. Zusatz- ausstattung, die nicht von Scan A/S geliefert wurde. Funktionsstörungen können auch auftreten, wenn für den Betrieb und die Sicherheit des Kamineinsatzes erforderliche Teile demontiert oder entfernt werden. -
Seite 5: Technische Masse Und Daten
17-20 das Feuer bis auf die Glut herunterbrennen lassen, bevor Sie schlußstutzen Holz nachlegen. Verbrennungsluftbedarf Scan 1008/1008-S wird im Übereinstimmung mit der Typzu- Brennstoff Holz lassung für das Produkt hergestellt, die auch die Montage- und Bedienungsanleitung des Produkts umfasst. Brennstoffverbrauch kg/h Brennstoff für Anheizen... -
Seite 6: Masskizze Für Scan 1008
MASSKIZZE FÜR SCAN 1008 Mitte hintrer Abgang Höhe bis Anfang Rauchrohrstutzen am oberen Abgang Mitte Frischluftzufuhr Stutzen für Rauchrohr innen und außen Alle Maße sind in mm Scan 1008 Scan 1008 - målskitse NAVN: EMNE: TG.NR: 17-05-2018 MATERIALE: VÆGT: DATO:... -
Seite 7: Typenschild
PRODUKTREGISTRIERNUMMER Alle Scan Kamineinsätze sind mit einer Produktregistriernummer versehen. Bitte notieren Sie diese Nummer auf der Rückseite dieser Bedienungsanleitung. Die Nummer muss immer angegeben werden, wenn Sie mit Ihrem Händler oder Scan A/S Kontakt aufnehmen. Die Produktregistriernummer befindet sich lose im Kamineinsatz. -
Seite 8: Montage
8 Beschläge und Schrauben für die Umrahmung ¬ Typenschild und Produktregistriernummer ENTSORGUNG DER VERPACKUNG Ihr Scan Kamineinsatz wird mit den folgenden Verpackungen geliefert: Die Holzverpackung kann wiederverwendet und nach dem letzten Gebrauch als CO Holzverpackung neutraler Brennstoff verbrannt bzw. zum Recycling eingeschickt werden. -
Seite 9: Konvektionsluft
Schornsteintyp. ANSCHLUSS ZWISCHEN KAMINEINSATZ UND STAHLSCHORNSTEIN Ihr Scan Händler oder Ihr örtlicher Schornsteinfeger können Sie auch bei der Auswahl von Marke und Typ eines Stahlschorn- steins beraten. Dies stellt sicher, dass Ihr Schornstein zu Ihrem Kamineinsatz passt. ANFORDERUNGEN AN DEN SCHORNSTEIN Der Schornstein muss einen Mindest-Innendurchmesser von 148 mm und eine T400 Bezeichnung mit G für den Rußbrandtest... -
Seite 10: Einbau In Brennbarem Material Mit Brennmauer
45° Eckaufstellung Parallelaufstellung 250 mm 450 mm 25 mm Møbleringsafstand: 800 mm. Brandbart materiale Brandmur F.eks. 50 mm. Jøtul firewall Møbleringsafstand: 800 mm. Drawing Opstillingsafstand, hjørne, Scan 1008 10-03-2017 90580001 Name: Date: Brandbart materiale number: Constructed/Changed by: Brandmur Weight: Area: SCAN A/S F.eks. - Seite 11 Der Abstand zur Brennmauer (Ziegel) ist davon abhängig, F.eks. 50 mm. Jø F.eks. 50 mm. Jøtul firewall dass ein isolierter Rauchrohr mit min. 30 mm Isolierung den ganzen Weg zum Kamineinsatz verwendet wird. Drawing Opstillingsafstand, hjørne, Scan 1008 Opstillingsafstand, hjørne, Scan 1008 Stove: Scan 1008 Name: Date:...
-
Seite 12: Demontage Der Verpackung
DEMONTAGE DER VERPACKUNG Vor der Montage, bitte kontrollieren, dass der Kamineinsatz nicht beschädigt ist. WICHTIG: Das Glas darf nicht berührt werden. Die 4 Schrauben vom Hebe- beschlag abmontieren. Scan 1008 Scan 1008 med træramme 90580061 NAVN: EMNE: TG.NR: 29-05-2018 DATO:... - Seite 13 Palette befestigt. Diese sollen abmontiert werden. ACHTUNG: Nach der Demontage von der Palette ist es wichtig, dass die Tür nicht geöffnet wird, da der Ofen sonst kippen kann! Scan 1008 på palle Scan 1008 90580041 NAVN: EMNE: TG.NR:...
-
Seite 14: Montage Des Rauchrohrstutzens
Røgstuds til indvendig skorsten Rauchrohr innen A ( 1 : 5 ) Rauchrohrstutzen 4 x unbraco M5 x 10 für Rauchrohr außen A ( 1 : 5 ) Scan 1008 - montage røgstuds i topafgang NAVN: EMNE: TG.NR: 90580042 MATERIALE: VÆGT: DATO:... -
Seite 15: Montage Des Rauchrohrstutzens Im Hinteren Abgang
Die Abdeckung in den oberen Die Abdeckung vom hinteren Abgang des Kamineinsatzes einset- Abgang des Kamineinsatzes zen und festziehen. abnehmen. Das obere Modul wieder montieren. Scan 1008 - montage af røgstuds i bagafgang 90580054 EMNE: TG.NR: DATO: 17-01-2018 SIGN: VÆGT: AREAL: Krog Iversen &... -
Seite 16: Selbstschließende Tür
Rauchrohrstutzen für Rauchrohr außen. D ( 1 : 5 ) Den Rauchrohrstutzen mit 4 x unbraco M5 x 10 den mitgelieferten Schrauben befestigen. Scan 1008 - montage af røgstuds i bagafgang Scan 1008 90580056 NAVN: EMNE: TG.NR: 22-01-2018 MATERIALE: VÆGT:... -
Seite 17: Höheneinstellung Des Kamineinsatzes
DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 80\90580057.idw number: STI: Ihr örtlicher Scan Händler kann Sie hinsichtlich der Vorschriften zum Schutz brennbaren Materials in der Nähe Ihres Kaminein- Constructed/Changed by: Material: satzes beraten. Die Vorlegeplatte soll den Boden und brennbares Material vor allen evtl. auftretenden Funken schützen. -
Seite 18: Befestigung In Der Rückwand
BEFESTIGUNG IN DER RÜCKWAND Der Kamineinsatz hat zwei justierbare Beschläge für die Befestigung in der Rückwand. Eck-Befestigung Parallel-Befestigung Scan 1008 - beslag i bagvæg Scan 1008 90580059 NAVN: EMNE: TG.NR: 16-05-2018 MATERIALE: VÆGT: DATO: SIGN: M3 NR.: AREAL: DIMENSION: Scan A/S DK-5492 Vissenbjerg©... -
Seite 19: Demontage Des Dekorrahmens
(2,5 mm) abschrauben. Die lange Schraube mit Feder wegnehmen D ( 1 : 5 ) D ( 1 : 5 ) Jetzt kann die Tür abgenommen werden Scan 1008 - Afmontage af ramme Scan 1008 90580047 NAVN: EMNE: TG.NR: DATO:... -
Seite 20: Demontage Des Rahmens
A ( 1 : 5 ) Rahmen festhalten, ab- A ( 1 : 4 ) schrauben A ( 1 : 5 ) Die Schraube am Rahmen abmontieren Scan 1008 - Afmontage af ramme 90580049 EMNE: TG.NR: 16-01-2018 VÆGT: DATO: SIGN: AREAL: Krog Iversen &... -
Seite 21: Einbau Um Den Rahmen Herum
Normalerweise wird die Umrah- mung aus mehreren Elementen bestehen, die rund um den Ka- mineinsatz aufgebaut werden, und wo diese Beschläge vorab montiert worden sind. an 1008 - Beslag på indbygning 90580062 TG.NR: 20-03-2018 DATO: VÆGT: SIGN: AREAL: Krog Iversen &... - Seite 22 EINBAU UM DEN RAHMEN HERUM ACHTUNG: Der Rahmen ist bei der Lieferung so justiert, dass man max. 50 mm Einbaumaterial rund um de Rahmen benutzen kann. Scan 1008 - indbygning i ramme Scan 1008 90580060 EMNE: TG.NR: 23-02-2018 ERIALE: VÆGT:...
-
Seite 23: Montage Der Konvektionsgitter
MONTAGE DER KONVEKTIONSGITTER (ZUBEHÖR) Schneiden Sie zuerst ein Loch in der Wand mit den angegebenen Maßen. Die Metallrahmen mit sechs Schrauben montieren. -
Seite 24: Montage Der Konvektionsgitter (Zubehör)
Die 4 Magnete auf jeder Ecke der Metallrahmen platzieren. Danach die Konvektionsgitter montieren Scan 1008 Scan 1008 - mon NAVN: EMNE: MATERIALE: DIMENSION: AREAL C:\Working Folder\Designs\Scan 80\90580052.idw STI: n 1008 - mont. af konvektionsrist 90580052 TG.NR: 02-03-2018 DATO: SIGN: VÆGT:... -
Seite 25: Gebrauchsanleitung
GEBRAUCHSANLEITUNG CB-TECHNOLOGIE (CLEAN BURN) Der Kamineinsatz verfügt über CB-Technologie. Um die optimale Verbrennung der im Verbrennungsprozess freigesetzten Gase zu gewährleisten, strömt Luft durch ein speziell entwickeltes Kanalsystem. Die aufgewärmte Luft wird durch die Öffnungen in der hinteren Verkleidung der Brennkammer und an den Rauchumlenkplatten geleitet. Der Luftstrom wird durch den Verbren- nungsprozess geregelt und ist deshalb nicht einstellbar. -
Seite 26: Einstellung Der Primär- Und Sekundärluft
Beim Anfeuerung eines kalten Ofens, ziehen Sie beide Regler nach rechts. Der Regler für Primärrluft wird einen Halt (3) treffen. Den Regler ein bißchen heben und ganz nach rechts (4) ziehen. Schauen Sie sich unser Video über eine korrekte Feuerung und Justierung der Primär- und Sekundärluft auf www.scan.dk an, oder scannen Sie die QR-code auf nächster Seite. -
Seite 27: Betriebsanleitung
Wir empfehlen die Benutzung von Anzündern oder ähnlichen Produkten, die Sie bei Ihrem Scan Händler erhalten. Anzünder zünden das Holz schneller an und halten den Verbrennungs- prozess sauber. Schauen Sie sich unser Video über eine korrekte Feuerung auf www.scan.dk an oder scannen Sie die QR-Code. -
Seite 28: Senkrechtes Anzünden
SENKRECHTES ANZÜNDEN Ein senkrechtes Anzünden ist auch umweltfreundlich und trägt dazu bei, die Glasscheibe optimal sauber zu halten. Verwenden Sie Folgendes für ein senkrechtes Anzünden: ¬ 4 Holzscheite ca. 19-25 cm lang und ungefähr 0,4-0,5 kg pro Stück ¬ 8-10 dünne Holzstücke mit einem Gesamtgewicht von ca. 300-400 g ¬... -
Seite 29: Betrieb Des Kamineinsatzes Im Frühjahr Oder Herbst
BETRIEB DES KAMINEINSATZES IM FRÜHJAHR ODER HERBST In der Übergangszeit mit geringerem Heizbedarf empfehlen wir, den Kamineinsatz einmal "von oben nach unten" anzuzünden und hierbei evtl. zwei Holzscheite wie oben einzulegen, um sicherzustellen, dass die Verkleidung wieder freibrennt. DIE FUNKTION DES SCHORNSTEINS Der Schornstein ist der Motor des Kamineinsatzes. -
Seite 30: Auswahl Von Holz/Brennstoff
UMGANG MIT BRENNSTOFF AUSWAHL VON HOLZ/BRENNSTOFF Sie können alle Holzarten als Brennstoff benutzen. Hartholz wie Buche oder Esche eignet sich aber allgemein besser zum Heizen, weil es gleichmäßiger verbrennt und weniger Asche verursacht. Andere Holzarten wie Ahorn, Birke und Fichte sind ausgezeich- nete Alternativen. -
Seite 31: Schornsteinkehren Und Reinigung Des Kamineinsatzes
NB: Wartung und Reparation des Kamineinsatzes müssen immer in kaltem Zustand vorgenommen werden. ÜBERPRÜFUNG DES KAMINEINSATZES Scan A/S empfiehlt, dass Sie Ihren Kamineinsatz nach dem Kaminkehren bzw. nach einer Reinigung gründlich überprüfen. Prüfen Sie alle sichtbaren Oberflächen auf Risse. Achten Sie auf die Dichtheit aller Verbindungen und den korrekten Sitz aller Dichtun- gen. -
Seite 32: Reinigung Des Glases
Die Umlenkeinheit ein bißchen nach oben heben und leicht nach hinten kippen, bis sie vom Loch (1) befreit ist. Danach die Umlen- keinheit langsam nach außen ziehen, bis sie von den hinteren Schieben (2) frei ist. Umlenkplatte Umlenkeinheit Scan 1008 - røgvenderplade 90580044 EMNE: TG.NR: 21-12-2017 VÆGT:... -
Seite 33: Übermässige Russablagerung Im Schornstein
FEHLERSUCHE RAUCHEMISSIONEN ¬ Feuchtes Holz ¬ Schlechter Schornsteinzug ¬ Schornstein nicht richtig für den Kamineinsatz dimensioniert ¬ Rauchrohr/Schornstein auf freien Durchgang prüfen ¬ Hat der Schornstein die richtige Höhe für die Umgebung? ¬ Unterdruck im Raum ¬ Achten Sie beim hinteren Abgang darauf, dass das ¬... -
Seite 34: Die Folgenden Teile Sind Nicht Von Der Garantie Gedeckt
Bei jeder Kontaktaufnahme mit uns oder Ihrem Scan Händler im Zusammenhang mit einem Garantieanspruch müssen Sie die Produkt-Registriernummer Ihres Kaminofens angeben. Die Garantie deckt alle Teile, die nach der Meinung von Scan A/S aufgrund von Produktions- oder Konstruktionsfehlern aus- getauscht oder repariert werden müssen. - Seite 35 NOTITZEN...
- Seite 36 Produktregistriernummer Geben Sie diese Nummer bei allen Anfragen an Ausgabe: DE 90080500 SCAN A/S Glasvænget 3-9 DK-5492 Vissenbjerg www.scan.dk 01.05.2018...
