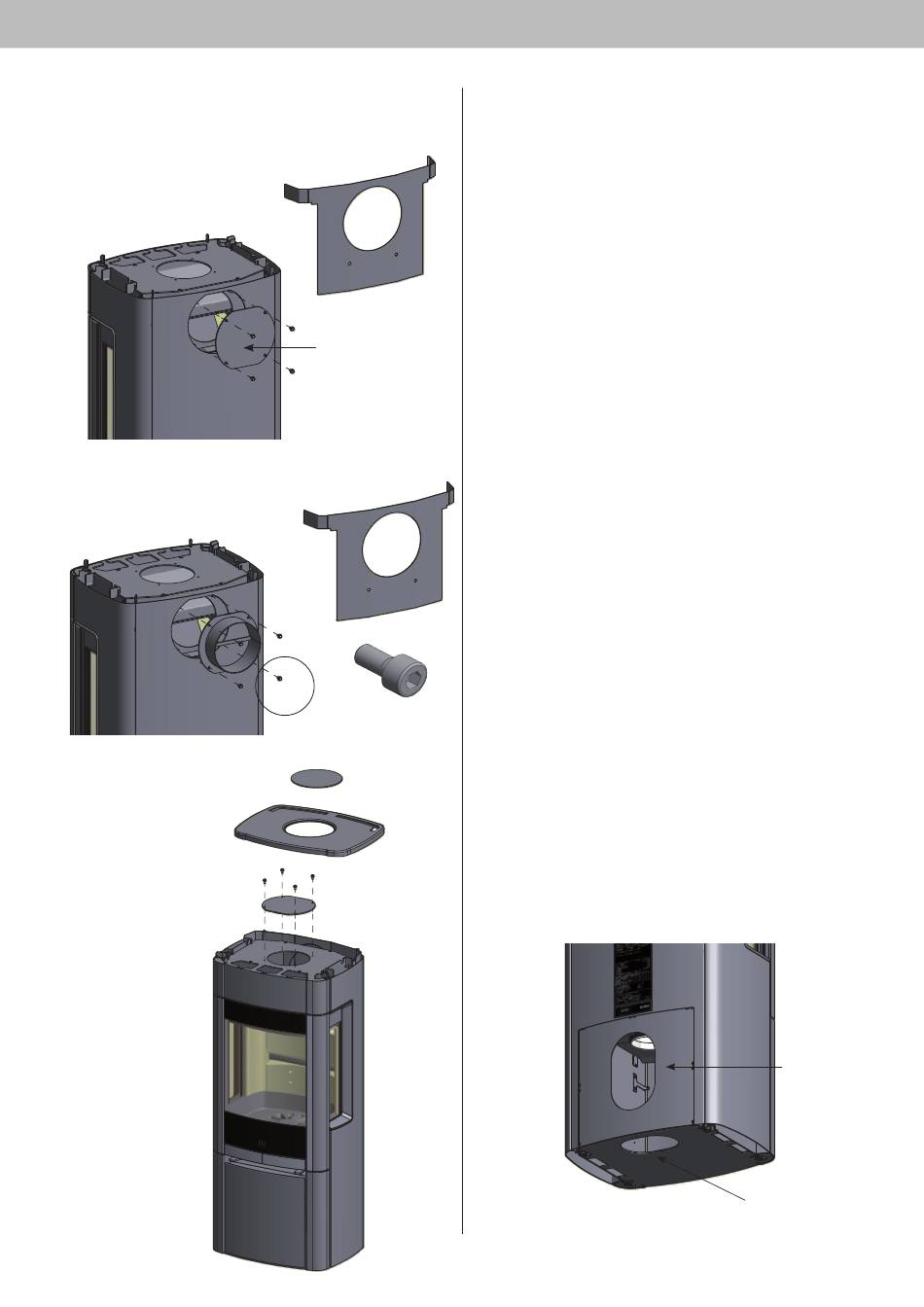

Die Abdeckung abnehmen. Sie wird anschließend als Dichtung und
Abdeckung oben auf dem Rauchabgang benutzt.
Den Anschlussstutzen mit den vier im Aschenkasten des Kaminofens
beiliegenden Schrauben montieren. Das Hitzeschild in den Kaminofen
einhängen.
Die Abdeckung montieren und
festziehen. Die Abdeckung
wieder aufsetzen.
Afmontage dæksel for bagafgang
EMNE:
older\Designs\Scan 64\90064025.idw
Montage røgstuds bagafgang
an 64
EMNE:
Dechsel
E
E
4 Schrauben M5x10 mm
NAVN:
Scan 41
EMNE:
Skrue
MATERIALE:
DIMENSION:
C:\Working Folder\CAD\Inventor 2016\Templates\Standard - Manual.idw
STI:
N/A
VÆGT:
N/A
AREAL:
M O N TA G E
Frischluftzufuhr
In einem gut isolierten Haus muss die für die Verbrennung ver- brau-
chte Luft ersetzt werden. Dies gilt vor allem für Häuser mit mechani-
scher Belüftung. Der Austausch der Luft kann auf verschiedene Weise
erfolgen. Das Wichtigste ist, dass die Luft dem Raum zugeführt wird,
in dem der Kaminofen aufgestellt ist. Die Außenwandkassette muss
so dicht am Kaminofen wie möglich angebracht werden und muss
verschließbar sein, wenn der Kaminofen nicht benutzt wird.
Beim Anschluss die frischluftzufuhr müssen die nationalen und örtli-
chen Bauvorschriften beachtet werden.
Externes Verbrennungsluftsystem / raumluft-
unabhängigen Betrieb
Wenn Sie in einem gut isolierten Neubau wohnen, sollten Sie das
externes Verbrennungsluftsystem des Kaminofens benutzen.
Schließen Sie die externe Luftversorgung mit einem Belüftungsrohr
durch die Wand bzw. den Boden an.
Das Belüftungsrohr soll mit einer Klappe verschließbar sein, wenn
der Ofen nicht in Gebrauch ist.
•
Belüftungsrohr-Mindest-Ø 100 mm, Maximallänge: 6 m mit
höchstens einem Bogen.
Der Stutzen für externe Verbrennungsluftversorgung befindet sich
lose in der Verpackung.
WICHTIG: Wenn der Ofen mit Frischluftzufuhr oder externer
Verbrennungsluftversorgung versehen ist, muss das Belüftungsrohr
während des Gebrauchs offen sein!
TG.NR:
90041014a
0,00 kg
VÆGT:
DATO:
16-03-2016
SIGN:
hms
441 mm^2
AREAL:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
Die Abdeckplatte auf der Rückseite des Kaminofens bzw. die
Abdeckplatte unten am Holzlagerfach abnehmen, siehe Seite 15.
Die Außenluft am Anschlussstück unter der Verbrennungskammer
anschließen.
90064025
TG.NR:
31-08-12
BC
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
90064026
TG.NR:
Externe
Luftversorgung
durch die Wand
Externe Luftversorgung
durch den Boden
