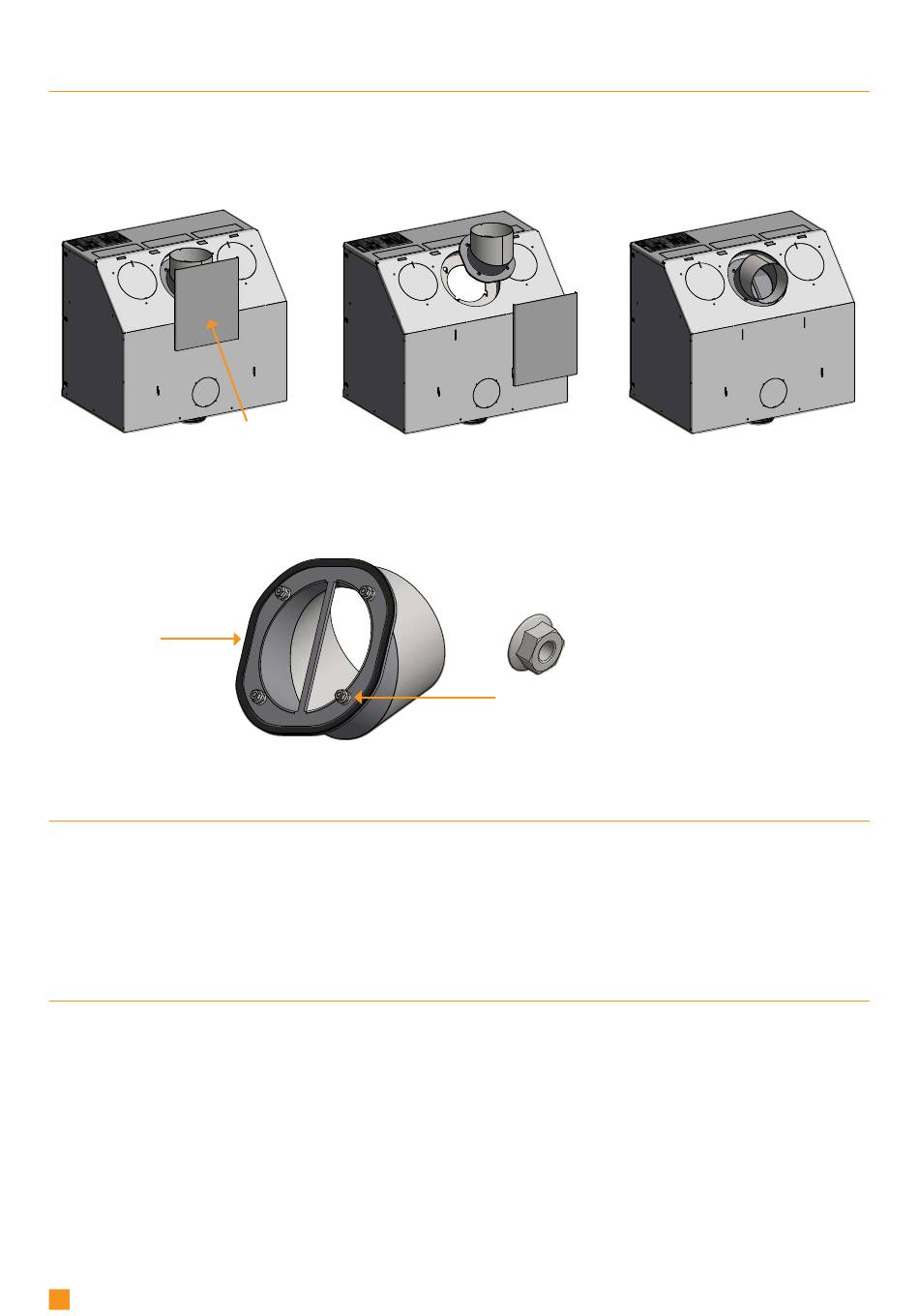

MONTAGE DES RAUCHROHRSTUTZENS
Der Einsatz ist ab Werk für einen oberen Rauchrohrabgang vorbereitet, der Anschlussstutzen kann aber für hinteren Abgang
gedreht werden.
Den Anschlussstutzen am Einsatz montieren, nachdem er in die Kassette gesetzt wurde.
Wenn die Strahlungsplatte vor der Montage entfernt wurde, muss sie wieder montiert werden, bevor die Brennkammer in die
Kassette wieder zurückgestellt wird.
Dichtung
Montage røgstuds
EMNE:
FRISCHLUFTEINLASS
AREAL:
Scan 1003
NAVN:
In gut isolierten Häusern muss die im Verbrennungsprozess verbrauchte Luft ersetzt werden. Dies ist besonders bei Häusern
mit mechanischer Lüftung wichtig. Es gibt unterschiedliche Verfahren zur Sicherstellung, dass ein Luftaustausch stattfindet.
MATERIALE:
Am wichtigsten ist es, darauf zu achten, dass die Luftversorgung des Raums, in dem sich der Kaminofen befindet, gewährleistet
DIMENSION:
ist. Die externe Luftversorgung in der Wand muss sich so nahe wie möglich am Kamineinsatz befinden und bei Nichtgebrauch des
C:\Working Folder\Designs\Scan 1003\91003014.idw
STI:
Kamineinsatzes verschließbar sein.
Scan 1003
NAVN:
EMNE:
Beim Anschluss eines Frischlufteinlasses müssen die nationalen und örtlichen Bauvorschriften befolgt werden.
MATERIALE:
DIMENSION:
C:\Working Folder\Designs\Scan 1003\91003014.idw
STI:
EXTERNES VERBRENNUNGSLUFTSYSTEM
Wenn Sie in einem gut isolierten Neubau wohnen, sollten Sie das externe Verbrennungsluftsystem des Kamineinsatzes benutzen.
Schließen Sie die externe Luftversorgung mit einem Belüftungsrohr durch die Wand bzw. den Boden an.
Wir empfehlen die Montage einer Klappe im Belüftungsrohr, um Kondensat im Ofen und im Rohrsystem zu vermeiden, die
geschlossen werden kann, wenn der Ofen nicht benutzt wird. Es kann auch von Vorteil sein, das Belüftungsrohr zu isolieren.
Minimum Ø 100 mm Belüftungsrohr mit einer maximalen Länge von 6 Metern (max. 3 Biegung!). Wir empfehlen glatte Stahlrohre.
WICHTIG: Wenn eine Absperrklappe im Frischluftrohr montiert ist, muss diese während der Feuerung offen sein.
Die Klappe kann wieder geschlossen werden, wenn der Kamineinsatz abgekühlt ist.
