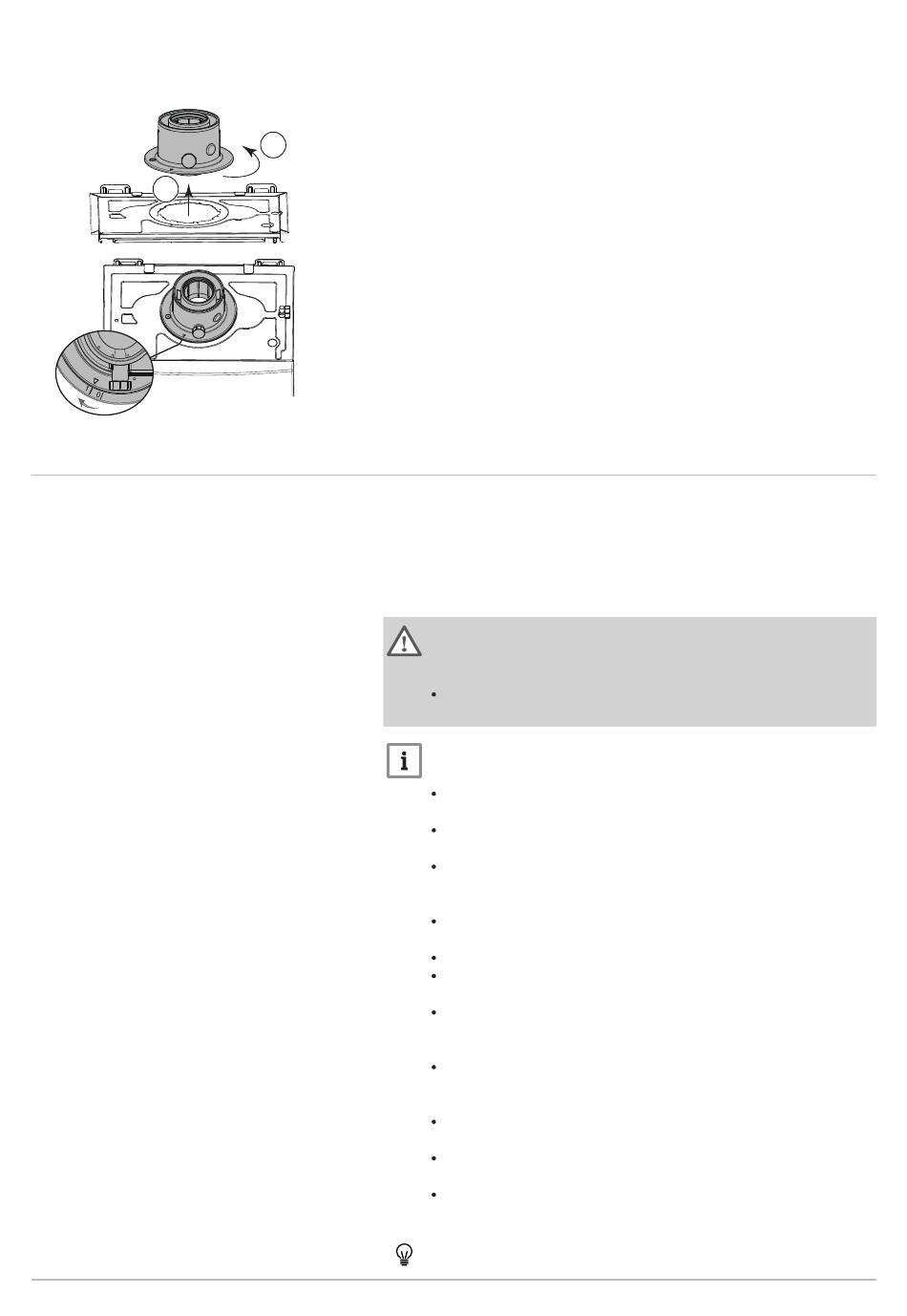

Abb.74
Arretierung Anschlussstück 180° für
das Zusatzheizgerät
2
6.5.5

Montage Luft-Abgassystem

7790562 - 02 - 07032022
1
SW-1413028
Konzentrischen Rohre kürzen:
CONNEX
Schlitzschraubendreher unter der Kunststoffmuffe in Höhe des Loches
ansetzen und leicht anhebeln. Abgas- und Zuluftrohre unbedingt um exakt
die gleiche Länge winklig kürzen, um die konstruktiv vorgegebene
Längendehnung nicht zu behindern.
2.3. Alternative Variante, wenn der Kesselanschluss Bogen 87°
nicht verwendet werden soll: Das Anschlussstück 180° in die
Anschlussöffnung eindrücken. Durch Rechtsdrehung
arretieren.
T® Rohre sind vor dem Kürzen zu demontieren. Dafür einen
7
Warnung!
Scharfen Kanten
Schnittverletzungen durch hantieren mit scharfkantigen Rohren.
Bei Montagearbeiten, insbesondere beim Kürzen von Rohren,
Arbeitshandschuhe tragen.
Wichtig:
Montagehinweise
Nach dem Absägen die Rohrenden sorgfältig entgraten und
säubern.
Vor dem Zusammenstecken auf richtigen Sitz aller Bauteile und
insbesondere der Dichtungen achten.
Zwischen den einzelnen Elementen nur die Original-
Profildichtungen des Bausatzes bzw. die Original-
Ersatzdichtungen verwenden.
Werden Abgasleitungen demontiert, so müssen für die erneute
Montage neue Dichtungen zu verwendet werden.
Steckverbindung mit geeigneten Gleitmittel einstreichen.
Die Rohre und Formteile müssen bis zum Muffengrund
ineinander gefügt werden.
In den Muffen muss ein kontrollierter Dehnspalt (ca.10 mm
konstruktiver Dehnbereich) für die innere Abgasleitung
entstehen.
Beim Verlegen der Leitungen die Rohre fluchtend und ohne
Spannung montieren. Damit werden mögliche Leckagestellen
an den Dichtungen vermieden.
Die Verbindungsstücke mit Befestigungsschellen mindestens
alle 1,5 Meter abstützen.
Waagerechte Gefälle der Verbindungsstücke beachten,
mindestens 3° (ca. 5 cm/m).
Bei einer Außenwanddurchführung werden mindestens 1° (ca. 2
cm auf 1 m Länge) benötigt.
Weitere Montagehinweise sind im Anhang aufgeführt.
6 Installation
