8 Bedienung

7.1.4 Grundeinstellung des Gas/Luft-Verhältnisses

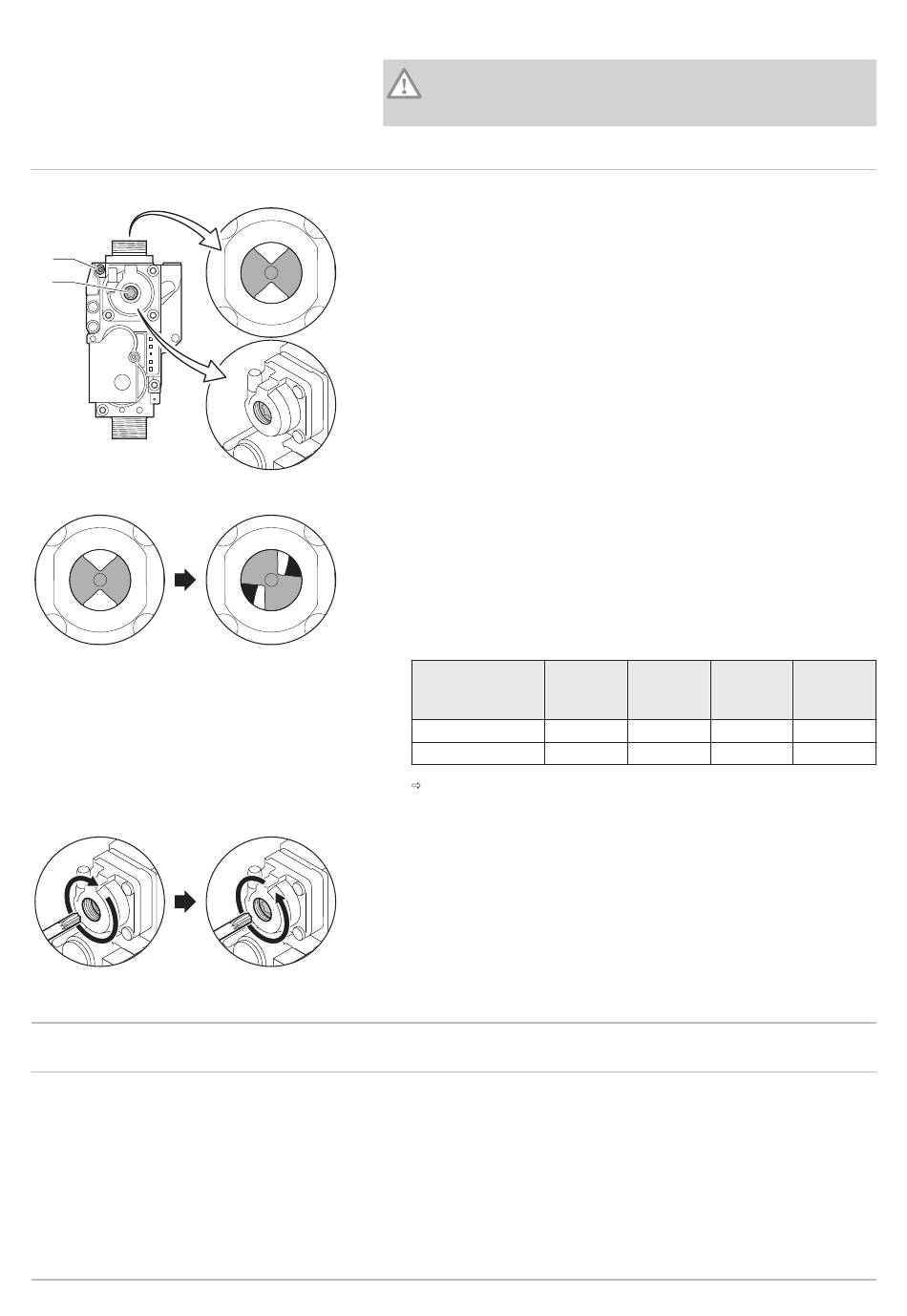

Abb.29 Gasventil
A
B
Abb.30 Einstellschraube A
Abb.31 Einstellschraube B
8 Bedienung
8.1

Bedieneinheit

34
Vorsicht!
Die O -Werte bei Teillast müssen höher sein als die O
2
Volllast.
Wenn das Gas/Luft-Verhältnis nicht richtig eingestellt ist, hat das Gasventil
eine Grundeinstellung. Hierzu wie folgt vorgehen:
1. Den elektrischen Anschluss des Heizkessels trennen.
2. Den Gashahn des Heizkessels schließen.
3. Die Luftzufuhrleitung am Venturi entfernen.
4. Die obere Mutter am Gasventil abschrauben.
5. Ziehen Sie den/die Stecker unter dem Gebläse ab.
6. Die 2 Klemmen lösen, mit denen die Gebläse-/Mischkanaleinheit am
Wärmetauscher befestigt ist.
7. Das Gebläse zusammen mit dem Mischkanaleinheit ausbauen.
AD-3001174-01
8. Die Einstellschraube A an der Gasventileinheit drehen, um die
Stellung der Drosselung zu verändern:
8.1. Die Einstellschraube A drehen, bis die Drosselung vollständig
geschlossen ist.
8.2. Die Einstellschraube A gegen den Uhrzeigersinn drehen. Die
Anzahl der Drehungen hängt vom Gerät und vom Gastyp ab
und kann der Tabelle entnommen werden.
Tab.55
AD-3001175-01
Gasart
Calenta Ace 25L
Calenta Ace 40L
Wenn das Gerät nicht sofort startet, die Einstellschraube A eine
weitere Umdrehung gegen den Uhrzeigersinn drehen.
9. Die Einstellschraube B an der Gasventileinheit drehen, um die
Position zu verändern:
9.1. Die Einstellschraube B im Uhrzeigersinn bis zum Anschlag
drehen.
9.2. Die Einstellschraube B 2 ¼ Umdrehungen gegen den
Uhrzeigersinn drehen.
10. Alle entfernten Teile in umgekehrter Reihenfolge einbauen.
11. Die Gaseinstellungen prüfen.
AD-3001176-01
Der Kessel Remeha Calenta Ace wird mit einer Bedieneinheit des Typs
HMI S-control geliefert.
Zahl der Umdrehungen der Einstellschraube A
G20 (H- G25 (L-
Gas) Gas)
9 9
9 9
-Werte bei
2
G30/G31 G31 (Pro­
(Butan/ pan)
Propan)
6 6
6 6
