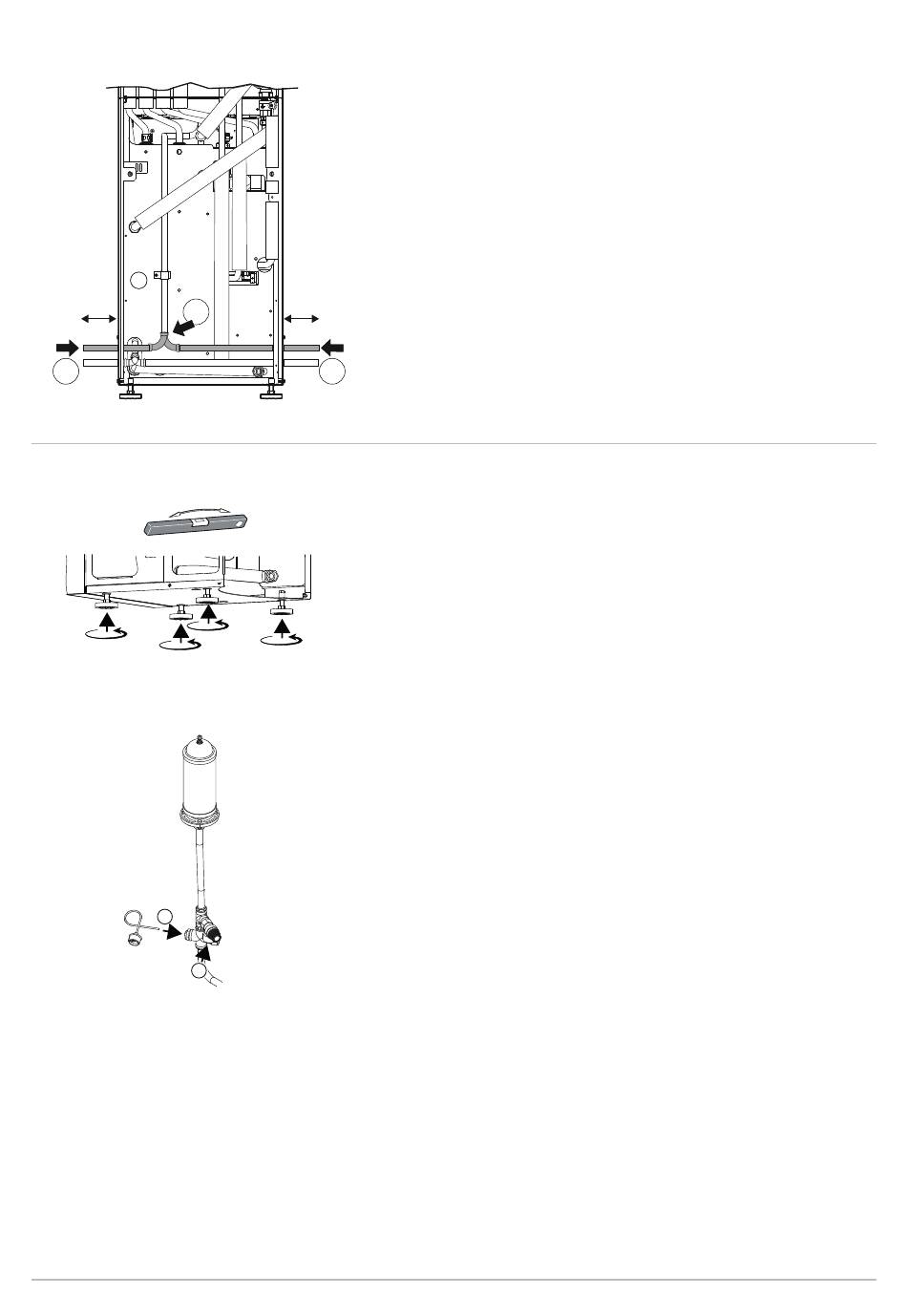

Abb.43 Gasanschlussrohr
> 80
mm
5
4
6.2.4

Vorbereitung Schlauchleitungen im Hydraulikmodul

Abb.44 Schraubfüße Hydraulikmodul
Abb.45 Manometer
4
5
7790562 - 02 - 07032022
4. Untere Gasrohrstrecke, je nach geplanter Aufstellungsvariante, auf
einer der beiden Seiten durch das Seitenblech in das Hydraulikmodul
führen.
5. Die Gasrohrstrecken im Hydraulikmodul mit einem geeigneten
Presswerkzeug verbinden.
> 80
mm
4
HH-0000089-04
1. Hydraulikmodul vor den Pufferspeicher stellen.
2. Hydraulikmodul an den Schraubfüßen so ausrichten, dass die
Durchgangslöcher am Hydraulikmodul genau über den
Einschraubhülsen am Pufferspeicher sind.
3. Hydraulikmodul etwa einen halben Meter wieder abrücken, um den
Zugang zum Halter für das Membran-Ausdehnungsgefäß zu
erleichtern.
HH-000095-02
4. Das Manometer des BSE-A2 in das Anschlußstück am Kreuzstück
stecken und mit der beiliegenden Klammer sichern.
5. Den SV-Ablaufschlauch aus dem Lieferumfang in das
Sicherheitsventil schrauben.
HH-000338-01
6 Installation
